Трубопроводы системы смазки (2.2m центральный стрела) — HITACHI ZX1000K-3

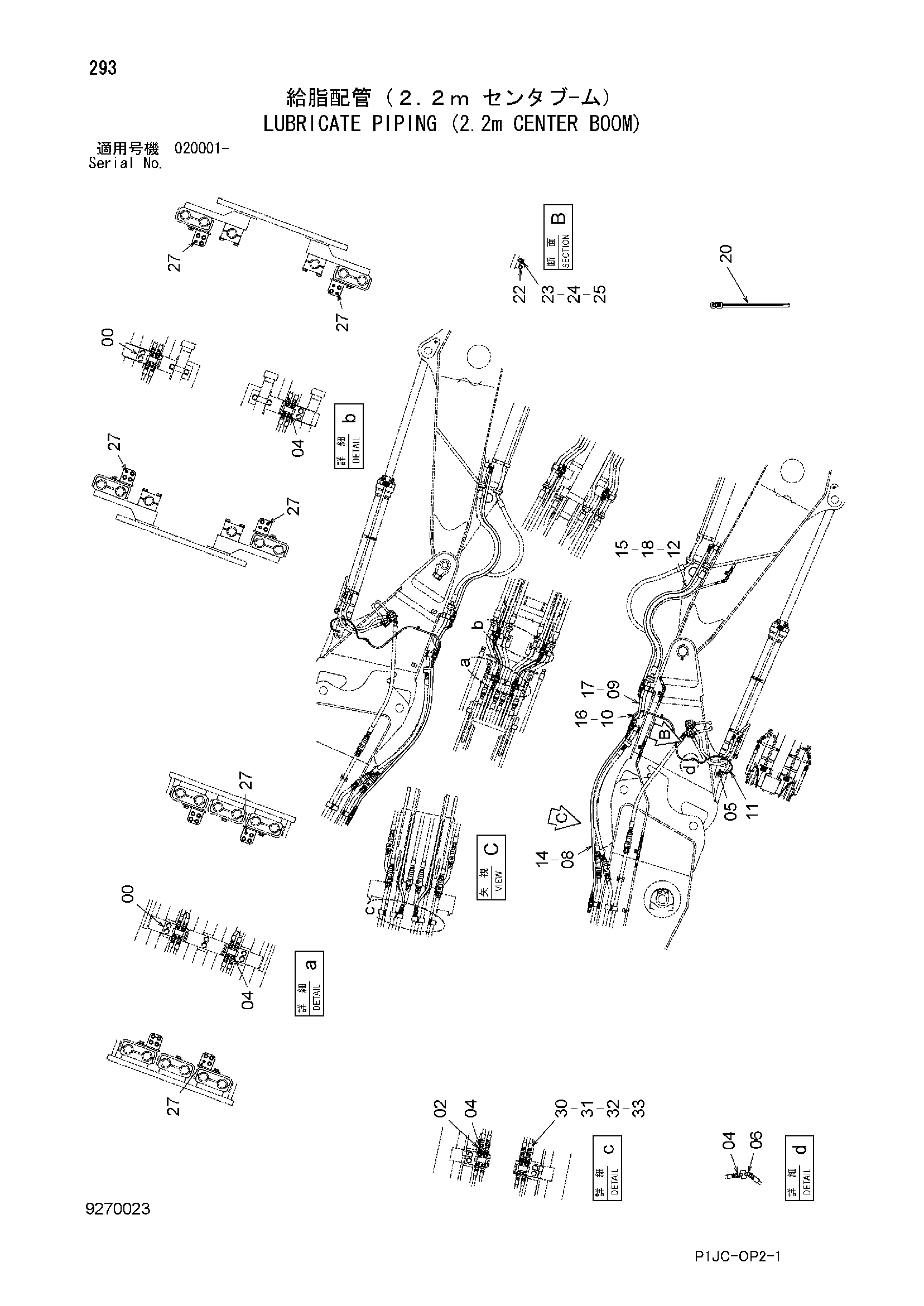

Заводская схема «Трубопроводы системы смазки (2.2m центральный стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761799 | Блок | 4 |
| 02 | 4613333 | Самоуплотняющееся соединение | 7 |
| 04 | 4154651 | Адаптер | 33 |
| 05 | 4154656 | Угловой штуцер | 2 |
| 06 | 4154655 | Угловой штуцер | 2 |
| 08 | 4373650 | Шланг | 7 |
| 09 | 4486003 | Шланг | 5 |
| 10 | 4605046 | Шланг | 2 |
| 11 | 4411444 | Шланг | 2 |
| 12 | 4605048 | Шланг | 5 |
| 14 | 4487203 | Защитный кожух | 2 |
| 15 | 4605134 | Защитный кожух | 1 |
| 16 | 4613717 | Защитный кожух | 2 |
| 17 | 4605134 | Защитный кожух | 2 |
| 18 | 4487205 | Защитный кожух | 2 |
| 20 | 4121859 | Ленточный зажим | 30 |
| 22 | 4190253 | Зажим | 2 |
| 23 | J901020 | Болт | 2 |
| 24 | A590910 | Пружинная шайба | 2 |
| 25 | A590110 | Плоская шайба | 2 |
| 27 | 94-2011 | Пробка | 8 |
| 30 | 4629639 | Ленточный зажим | 2 |
| 31 | 4629640 | Ленточный зажим | 2 |
| 32 | 4629641 | Ленточный зажим | 1 |
| 33 | 4629642 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
