Боковой рама инсталл и ремове устройство — HITACHI ZX1000K-3

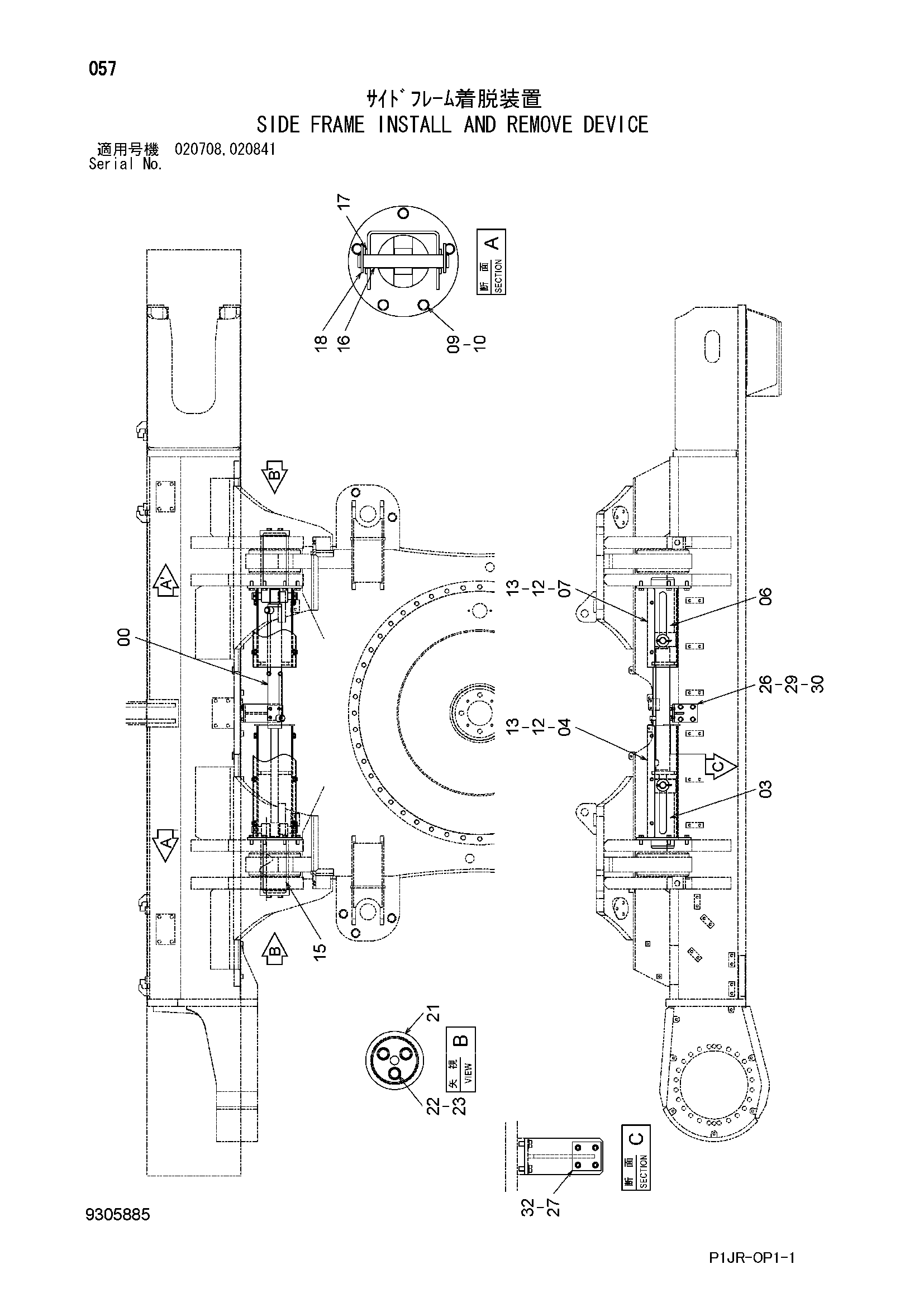

Заводская схема «Боковой рама инсталл и ремове устройство» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4704029 | Гидроцилиндр | 2 |
| 03 | 7057531 | Кронштейн | 2 |
| 04 | 4705221 | Крышка | 2 |
| 06 | 7057532 | Кронштейн | 2 |
| 07 | 4705222 | Крышка | 2 |
| 09 | J922050 | Болт | 20 |
| 10 | A590120 | Плоская шайба | 20 |
| 12 | J901016 | Болт | 20 |
| 13 | A590110 | Плоская шайба | 20 |
| 15 | 3116945 | Палец | 4 |
| 16 | 4703682 | Палец | 4 |
| 17 | A590145 | Плоская шайба | 8 |
| 18 | A768080 | Шплинт | 8 |
| 21 | 4705223 | Ограничитель | 4 |
| 22 | J922045 | Болт | 12 |
| 23 | A590120 | Плоская шайба | 12 |
| 26 | 8119291 | Кронштейн | 2 |
| 27 | 4705226 | Пластина скольжение | 2 |
| 29 | J921635 | Болт | 8 |
| 30 | A590116 | Плоская шайба | 8 |
| 32 | J781225 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
