Гидролинии рабочего оборудования (6.0m верхний стрела) — HITACHI ZX1000K-3

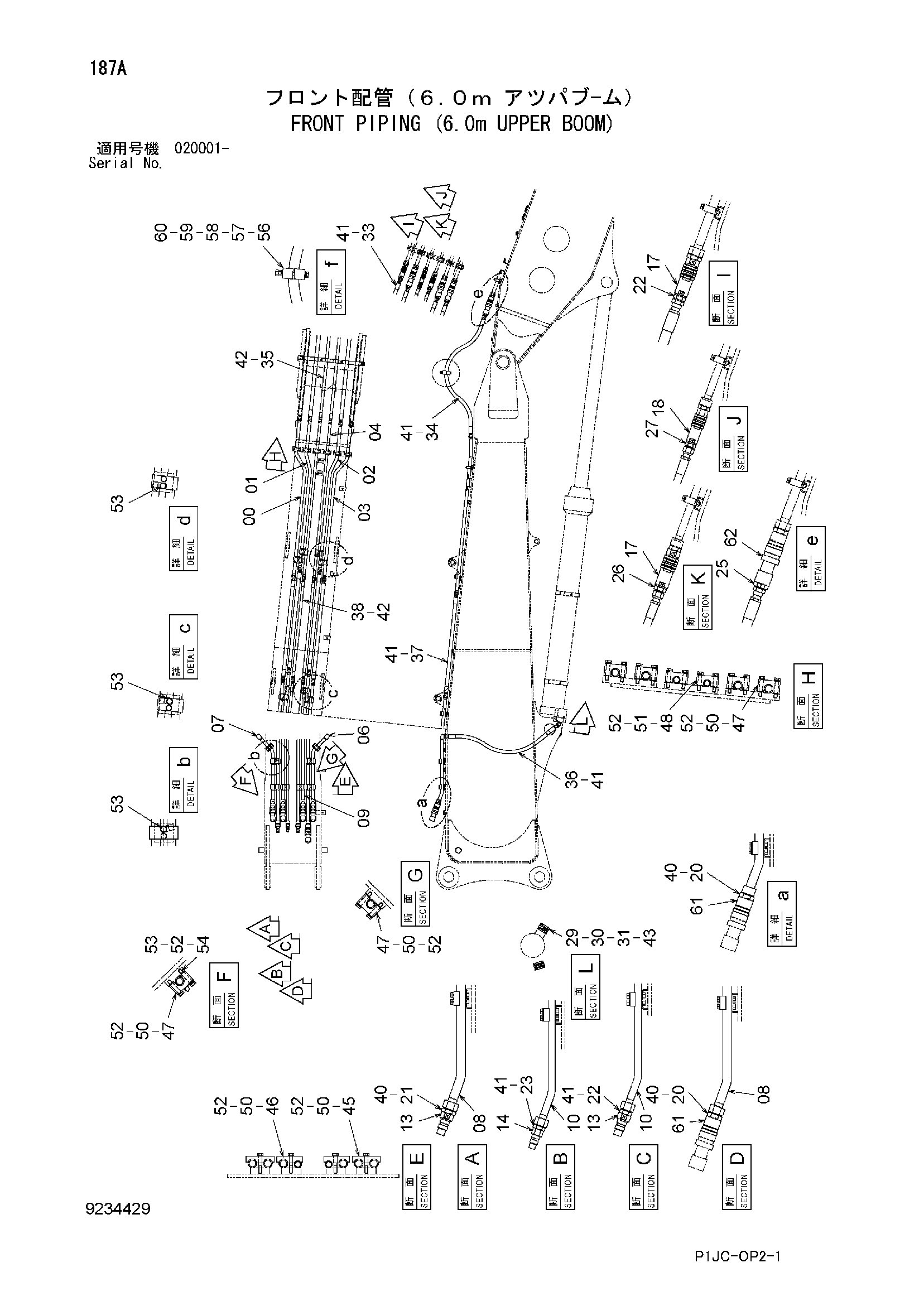

Заводская схема «Гидролинии рабочего оборудования (6.0m верхний стрела)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094361 | Трубка | 1 |
| 01 | 8094362 | Трубка | 1 |
| 02 | 8094363 | Трубка | 1 |
| 03 | 8094364 | Трубка | 1 |
| 04 | 9761747 | Трубка | 2 |
| 06 | 8094365 | Трубка | 1 |
| 07 | 8094366 | Трубка | 1 |
| 08 | 8094421 | Трубка | 2 |
| 09 | 8094422 | Трубка | 2 |
| 10 | 8094423 | Трубка | 2 |
| 13 | 4455883 | Самоуплотняющееся соединение | 2 |
| 14 | 4455881 | Самоуплотняющееся соединение | 1 |
| 17 | 4455882 | Самоуплотняющееся соединение | 2 |
| 18 | 4455880 | Самоуплотняющееся соединение | 1 |
| 20 | A853100 | Адаптер | 5 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 21 | A853180 | Адаптер | 1 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 22 | A853188 | Адаптер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | A853168 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | A853108 | Адаптер | 3 |
| 25A | 970860 | Уплотнительное кольцо | 1 |
| 26 | A853186 | Адаптер | 1 |
| 26A | 4506429 | Уплотнительное кольцо | 1 |
| 27 | A853166 | Адаптер | 1 |
| 27A | 4506424 | Уплотнительное кольцо | 1 |
| 29 | 3098756 | Фланец | 2 |
| 30 | A853288 | Угловой штуцер | 2 |
| 30A | 4506429 | Уплотнительное кольцо | 1 |
| 31 | M341650 | Болт с внутренним шестигранником | 8 |
| 33 | 4286819 | Шланг | 1 |
| 34 | 4286875 | Шланг | 3 |
| 35 | 4286276 | Шланг | 2 |
| 36 | 4400848 | Шланг | 2 |
| 37 | 4250888 | Шланг | 4 |
| 38 | 4250889 | Шланг | 2 |
| 40 | 4187329 | Уплотнительное кольцо | 6 |
| 41 | 4187328 | Уплотнительное кольцо | 22 |
| 42 | 4187308 | Уплотнительное кольцо | 8 |
| 43 | 4510169 | Уплотнительное кольцо | 2 |
| 45 | 4612395 | Хомут трубки | 8 |
| 46 | 4612394 | Хомут трубки | 6 |
| 47 | 4612535 | Хомут трубки | 6 |
| 48 | 4612536 | Хомут трубки | 2 |
| 50 | J901270 | Болт | 39 |
| 51 | J901265 | Болт | 4 |
| 52 | A590912 | Пружинная шайба | 44 |
| 53 | A590112 | Плоская шайба | 4 |
| 54 | J901275 | Болт | 1 |
| 56 | 4614043 | Хомут шланга | 2 |
| 57 | J901204 | Болт | 4 |
| 58 | A590912 | Пружинная шайба | 8 |
| 59 | J950012 | Гайка | 8 |
| 60 | A590112 | Плоская шайба | 8 |
| 61 | 4665541 | Самоуплотняющееся соединение | 5 |
| 62 | 4665540 | Самоуплотняющееся соединение | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
