Джакк-уп трубопроводы (1) — HITACHI ZX1000K-3

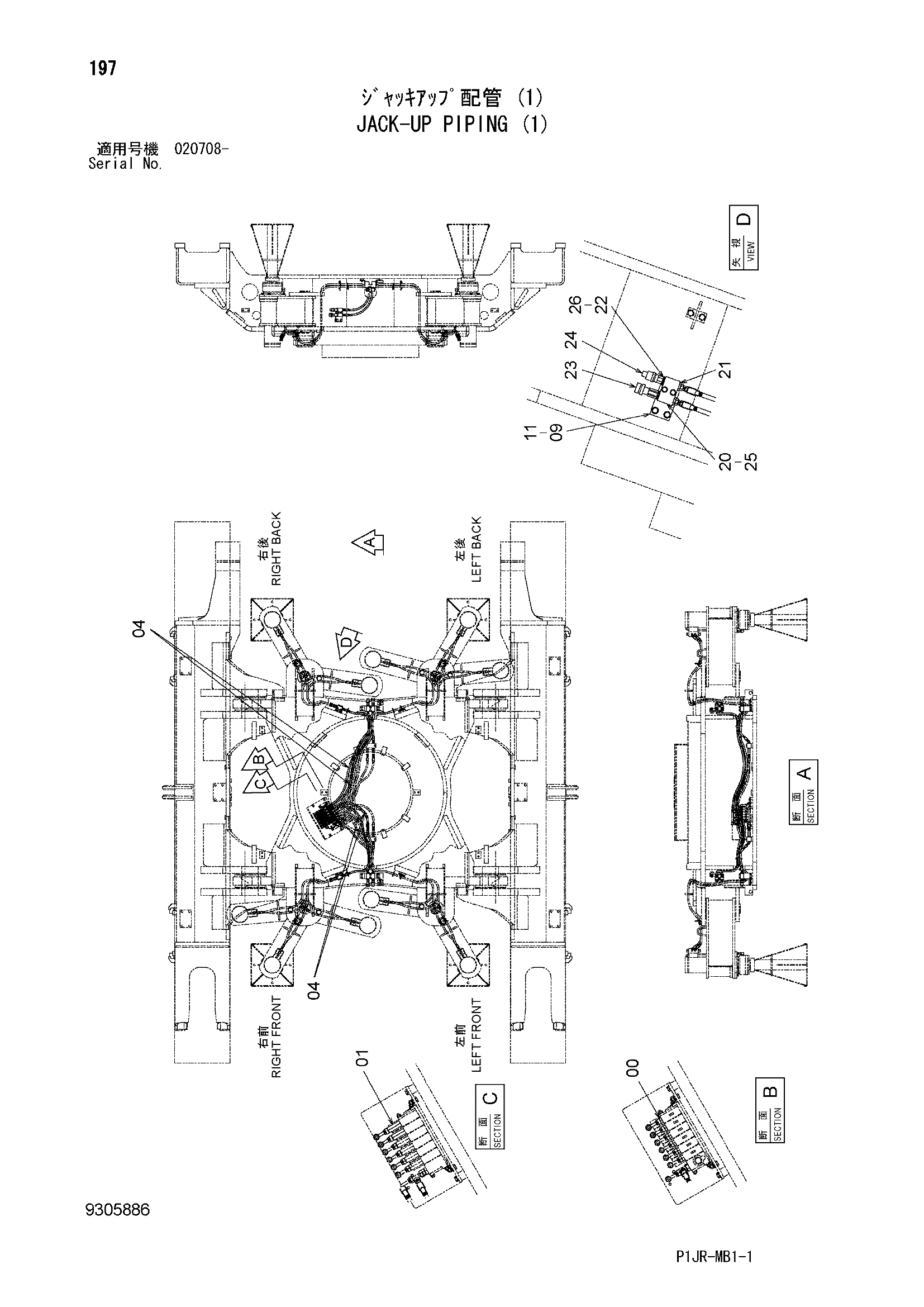

Заводская схема «Джакк-уп трубопроводы (1)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 2 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 01 | 4325979 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4706344 | Шланг | 4 |
| 09 | 9771738 | Кронштейн | 2 |
| 11 | J271230 | Болт с шайбой | 4 |
| 11A | J901230 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 20 | 4352253 | Блок | 2 |
| 21 | A852143 | Адаптер | 4 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4229542 | Адаптер | 4 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 22B | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4618045 | Самоуплотняющееся соединение | 2 |
| 24 | 4618046 | Самоуплотняющееся соединение | 2 |
| 25 | J271070 | Болт с шайбой | 4 |
| 25A | J901070 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 26 | 4289708 | Зажим | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
