Поворот трубопроводы (3.6m адаптер стрела)(R: 2-пипес, L: 1-трубка) — HITACHI ZX1000K-3

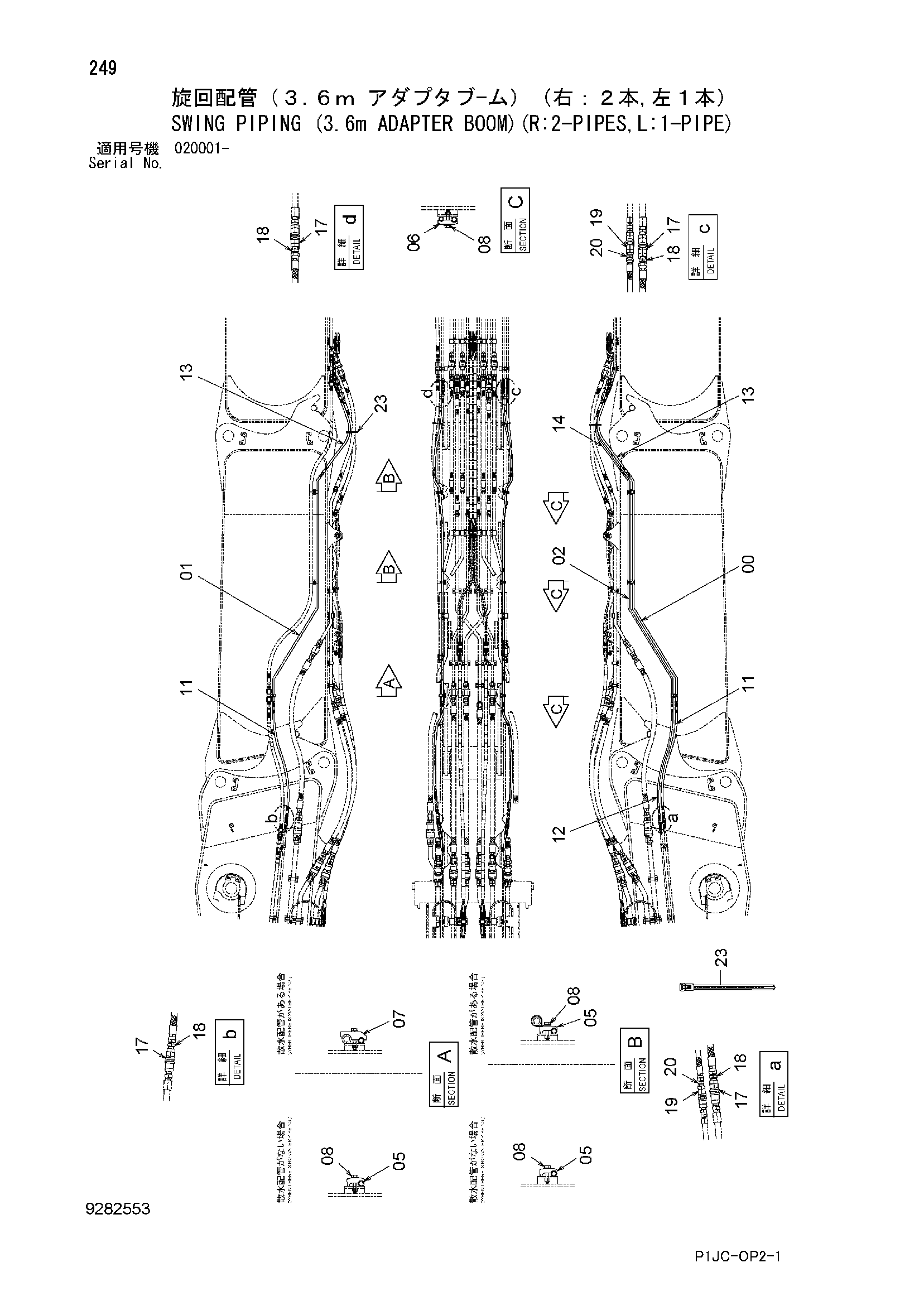

Заводская схема «Поворот трубопроводы (3.6m адаптер стрела)(R: 2-пипес, L: 1-трубка)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8102301 | Трубка | 1 |
| 01 | 8102302 | Трубка | 1 |
| 02 | 8110956 | Трубка | 1 |
| 05 | 4190125 | Хомут трубки | 3 |
| 06 | 4202559 | Хомут трубки | 3 |
| 07 | 4628783 | Хомут трубки | 1 |
| 08 | J271255 | Болт с шайбой | 6 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4305270 | Шланг | 2 |
| 12 | 4305233 | Шланг | 1 |
| 13 | 4305265 | Шланг | 2 |
| 14 | 4305230 | Шланг | 1 |
| 17 | 4166235 | Самоуплотняющееся соединение | 4 |
| 18 | 4221287 | Адаптер | 4 |
| 19 | 4166109 | Самоуплотняющееся соединение | 2 |
| 20 | 4154652 | Адаптер | 2 |
| 23 | 4121859 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
