Поворот трубопроводы (5.3m верхний стрела)(R: 1-трубка, L: 2-пипес) — HITACHI ZX1000K-3

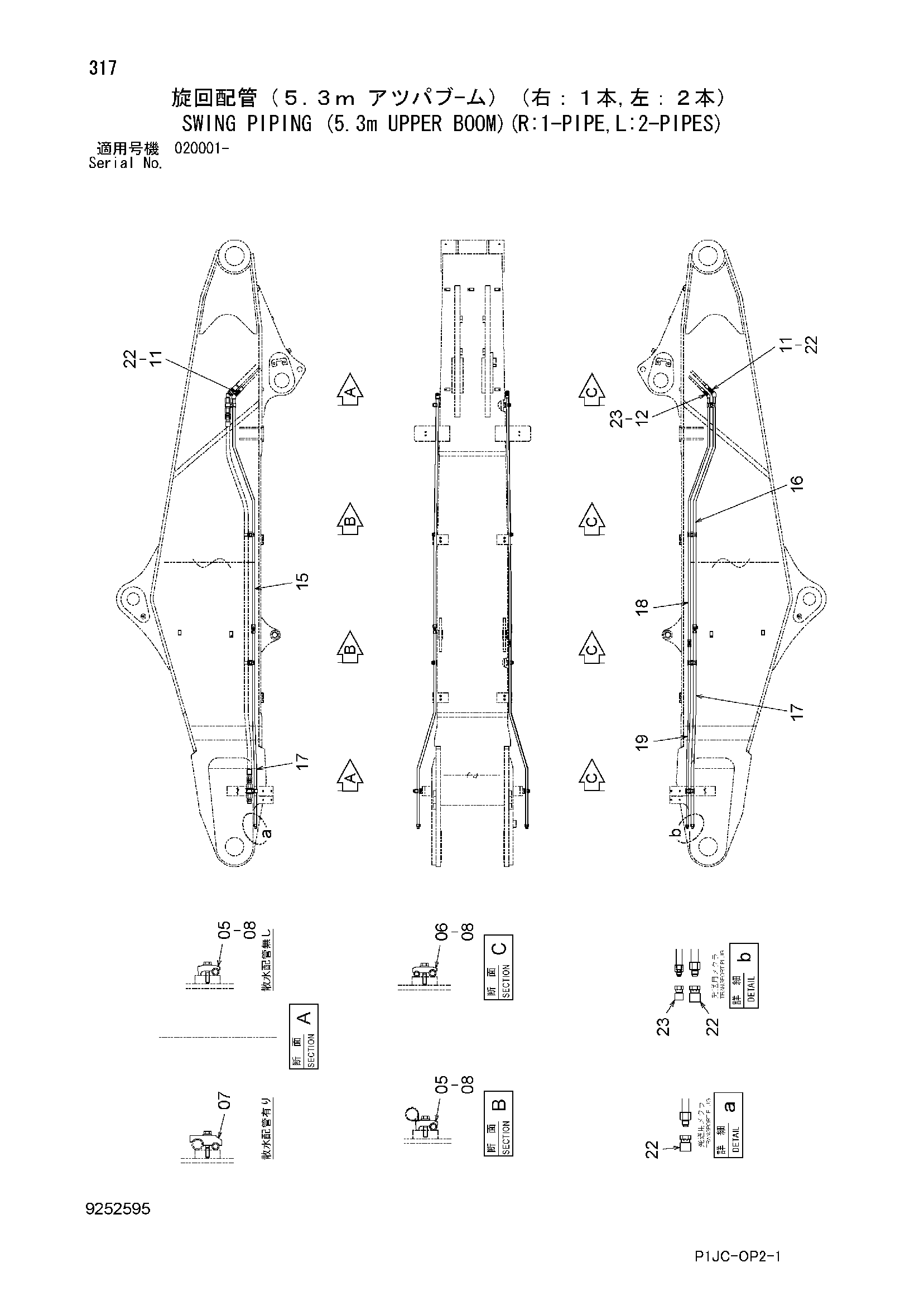

Заводская схема «Поворот трубопроводы (5.3m верхний стрела)(R: 1-трубка, L: 2-пипес)» для HITACHI ZX1000K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 4190125 | Хомут трубки | 4 |
| 06 | 4202559 | Хомут трубки | 4 |
| 07 | 4628783 | Хомут трубки | 2 |
| 08 | J271255 | Болт с шайбой | 8 |
| 08A | J901255 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 11 | 4221287 | Адаптер | 2 |
| 12 | 4154652 | Адаптер | 1 |
| 15 | 8100288 | Трубка | 1 |
| 16 | 8100289 | Трубка | 1 |
| 17 | 9764205 | Трубка | 2 |
| 18 | 8101326 | Трубка | 1 |
| 19 | 9764206 | Трубка | 1 |
| 22 | 4223519 | Пробка унион | 4 |
| 23 | 4223518 | Пробка унион | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1000K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
