Подвеска сиденье в сборе (1/2) — HITACHI ZW95

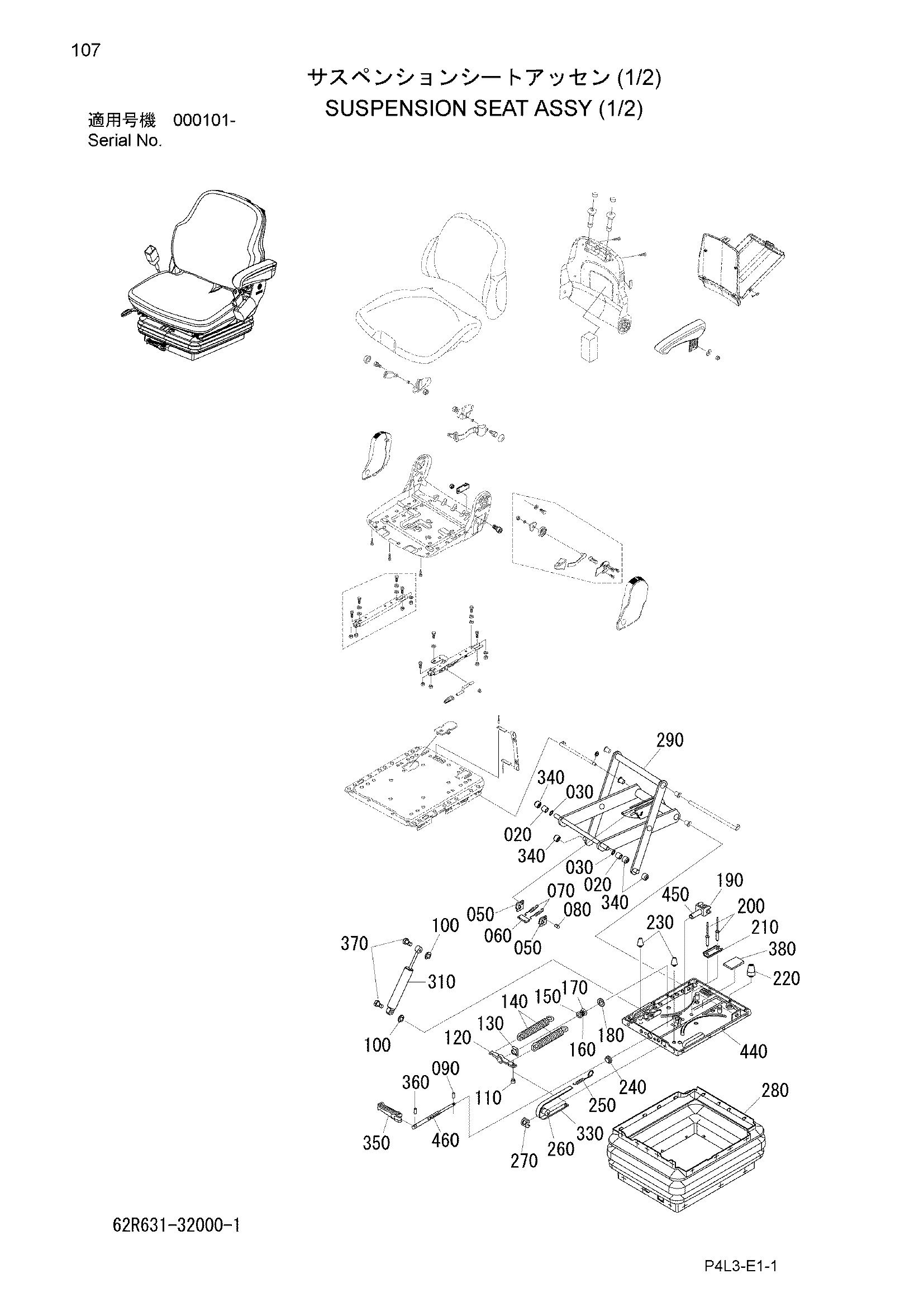

Заводская схема «Подвеска сиденье в сборе (1/2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62R631-32000 | Подвеска сиденье в сборе | 1 | |
| 020 | 62R631-32120 | Втулка | 2 |
| 030 | 62R631-32130 | Шайба | 2 |
| 050 | 62R631-32150 | Лист | 2 |
| 060 | 62R631-32160 | Пластина | 1 |
| 070 | 62R631-32170 | Пружина | 2 |
| 080 | 62R631-32180 | Болт | 1 |
| 090 | 62R631-32190 | Палец | 1 |
| 100 | 62R631-32210 | Шайба, блокировка | 2 |
| 110 | 62R631-32220 | Фиксатор | 1 |
| 120 | 62R631-32230 | Подвес, пружина | 1 |
| 130 | 62R631-32240 | Гайка, фланец | 1 |
| 140 | 62R631-32250 | Пружина | 2 |
| 150 | 62R631-32260 | Шайба | 1 |
| 160 | 62R631-32270 | Шарик каге | 1 |
| 170 | 62R631-32280 | Шайба | 1 |
| 180 | 62R631-32290 | Шайба | 1 |
| 190 | 62R631-32310 | Подшипник | 1 |
| 200 | 62R631-32320 | Заклёпка | 2 |
| 210 | 62R631-32330 | Пластина | 1 |
| 220 | 62R631-32340 | Бумпер | 1 |
| 230 | 62R631-32350 | Бумпер | 2 |
| 240 | 62R631-32360 | Втулка | 1 |
| 250 | 62R631-32370 | Пружина | 1 |
| 260 | 62R631-32380 | Ролик | 1 |
| 270 | 62R631-32390 | Направляющая | 1 |
| 280 | 62R631-32410 | Белловс | 1 |
| 290 | 62R631-32420 | Поворот рукоять | 1 |
| 310 | 62R631-32440 | GAS пружина | 1 |
| 330 | 62R631-32460 | Индикатор | 1 |
| 340 | 62R631-32470 | Ролик | 4 |
| 350 | 62R631-32480 | Рукоятка | 1 |
| 360 | 62R631-32490 | Палец | 1 |
| 370 | 62R631-32510 | Болт | 2 |
| 380 | 62R631-32520 | Пластина, резиновый | 1 |
| 440 | 62R631-32580 | Пластина, подвеска | 1 |
| 450 | 62R631-32590 | Вилка | 1 |
| 460 | 62R631-32610 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
