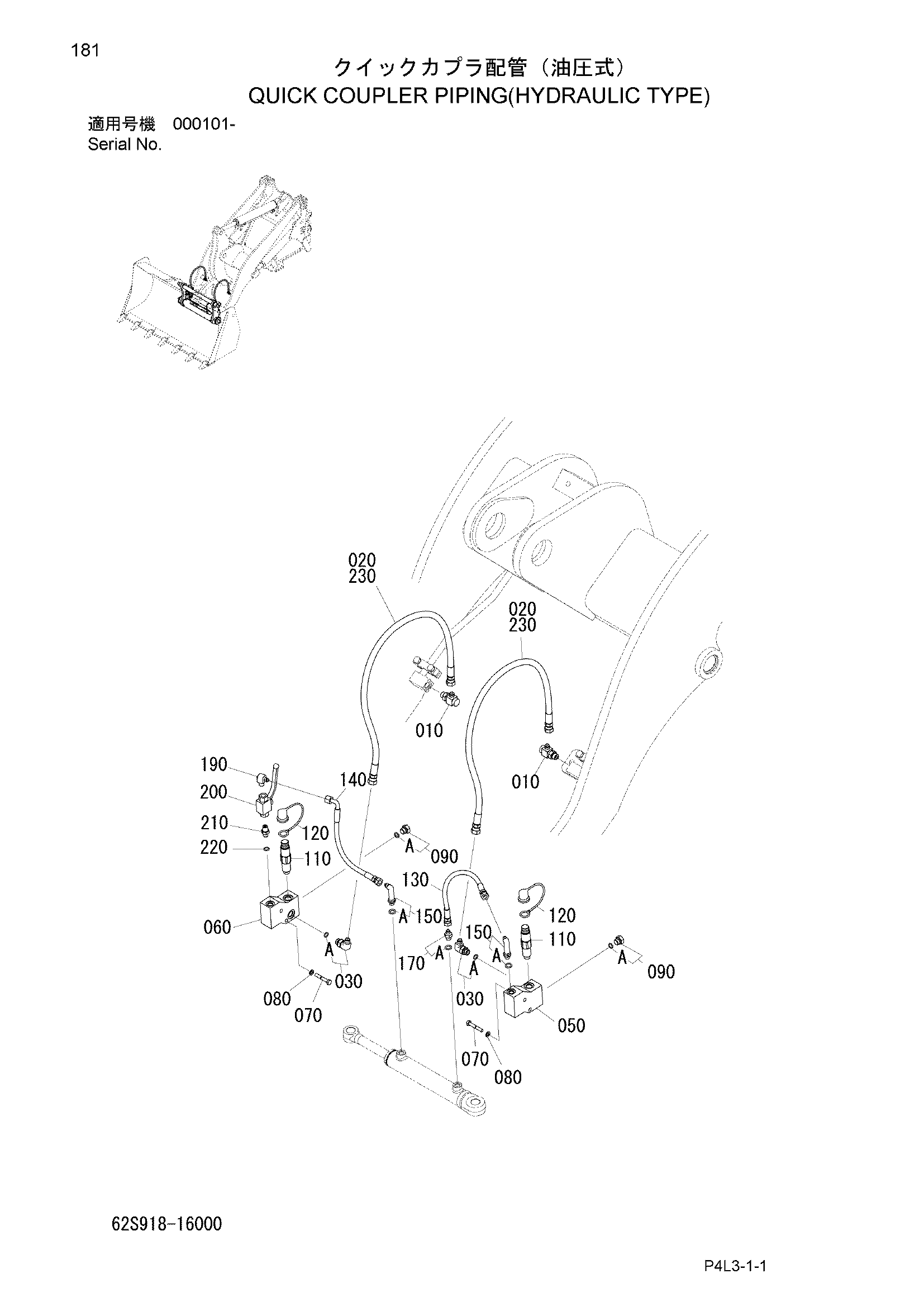

Быстрый быстросъёмное устройство трубопроводы (гидравлический тип) — HITACHI ZW95
Заводская схема «Быстрый быстросъёмное устройство трубопроводы (гидравлический тип)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R918-16110 | Соединение, свивел | 2 |
| 020 | 126240-09100 | Шланг | 2 |
| 030 | HLA852333 | Угловой штуцер | 2 |
| 030A | 120011-01400 | Уплотнительное кольцо | 2 |
| 050 | 62R918-16120 | Блок (LH) | 1 |
| 060 | 62R918-16130 | Блок (RH) | 1 |
| 070 | J900850 | Болт | 4 |
| 080 | A590908 | W/S | 4 |
| 090 | HLA885003 | Пробка | 2 |
| 090A | 120011-01400 | Уплотнительное кольцо | 2 |
| 110 | 62R918-16170 | Муфта | 2 |
| 120 | 62R918-16180 | Колпачок | 2 |
| 130 | 126240-06029 | Шланг | 1 |
| 140 | 62R918-16160 | Шланг | 1 |
| 150 | HL4279119 | Угловой штуцер | 2 |
| 150A | 120011-01100 | Уплотнительное кольцо | 2 |
| 170 | HLA852122 | Адаптер | 1 |
| 170A | 120011-01100 | Уплотнительное кольцо | 1 |
| 190 | 62R918-16150 | Угловой штуцер | 1 |
| 200 | 62R918-16140 | Клапан, шарик | 1 |
| 210 | 360421-14220 | Адаптор | 1 |
| 220 | 120011-01100 | Уплотнительное кольцо | 1 |
| 230 | 132110-15090 | Коил, трубка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
