Прямая лопата трубопроводы (3-золотник) — HITACHI ZW95

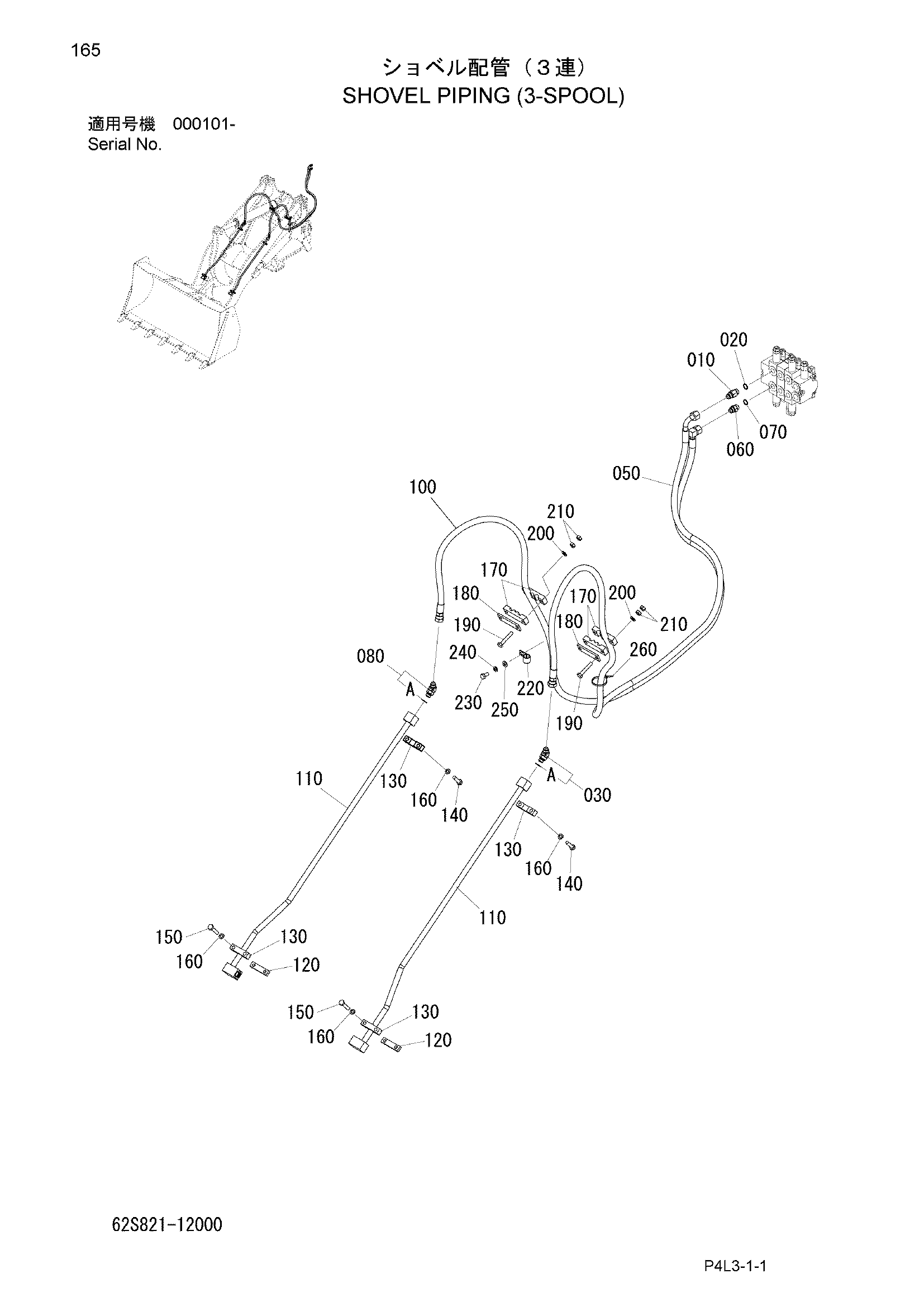

Заводская схема «Прямая лопата трубопроводы (3-золотник)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R821-11110 | Адаптер | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | HLA852234 | Угловой штуцер | 1 |
| 030A | 120011-01400 | Уплотнительное кольцо | 1 |
| 050 | 62S821-12110 | Шланг | 1 |
| 060 | 62M531-11110 | Адаптер | 1 |
| 070 | 120112-90800 | Уплотнительное кольцо | 1 |
| 080 | HLA852234 | Угловой штуцер | 1 |
| 080A | 120011-01400 | Уплотнительное кольцо | 1 |
| 100 | 62S821-12120 | Шланг | 1 |
| 110 | 62R821-12130 | Трубка | 2 |
| 120 | 62R821-12140 | Проставка | 2 |
| 130 | 226821-11380 | Хомут | 4 |
| 140 | J901040 | Болт | 4 |
| 150 | J901050 | Болт | 4 |
| 160 | A590910 | W/S | 8 |
| 170 | 312822-11110 | Хомут | 4 |
| 180 | 352821-11350 | Пластина | 2 |
| 190 | J901060 | Болт | 4 |
| 200 | A590110 | Шайба | 4 |
| 210 | J950010 | Гайка | 8 |
| 220 | 334271-11140 | Хомут | 1 |
| 230 | J901020 | Болт | 1 |
| 240 | A590910 | W/S | 1 |
| 250 | A590110 | Шайба | 1 |
| 260 | 130410-05000 | Хомут, трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
