Электрооборудование (измеритель панель) — HITACHI ZW95

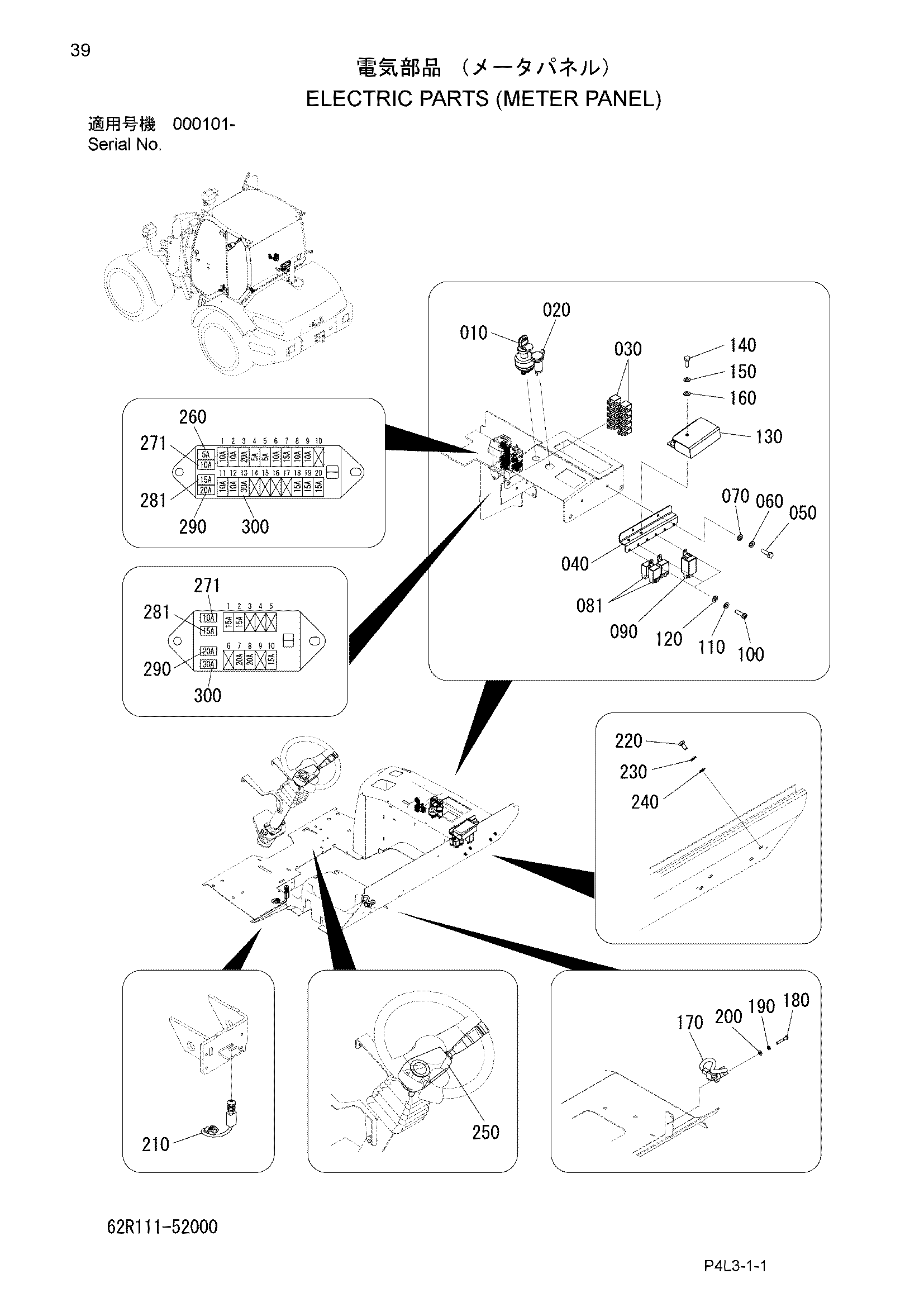

Заводская схема «Электрооборудование (измеритель панель)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4619699 | Выключатель, стартер | 1 |
| 020 | HL4432965 | Сокет (12V) | 1 |
| 030 | HL4617341 | Реле | 10 |
| 040 | 62R111-52110 | Кронштейн | 1 |
| 050 | J900620 | Болт | 2 |
| 060 | A590906 | W/S | 2 |
| 070 | A590106 | Шайба | 2 |
| 081 | 301116-52120 | Реле | 3 |
| 090 | 323121-52180 | Блок, фласхер | 1 |
| 100 | M430620 | Винт | 3 |
| 110 | A590906 | W/S | 3 |
| 120 | A590106 | Шайба | 3 |
| 130 | 62R111-52120 | Кронштейн | 1 |
| 140 | J900616 | Болт | 2 |
| 150 | A590906 | W/S | 2 |
| 160 | A590106 | Шайба | 2 |
| 170 | 62R111-52130 | Выключатель, концевой | 1 |
| 180 | M430425 | Винт | 2 |
| 190 | A590904 | W/S | 2 |
| 200 | A590104 | Шайба | 2 |
| 210 | HL4646636 | Выключатель | 1 |
| 220 | J900612 | Болт | 4 |
| 230 | A590906 | W/S | 4 |
| 240 | A590106 | Шайба | 4 |
| 250 | 62R111-52140 | Выключатель, ланп комби. | 1 |
| 260 | 26192-42411 | Предохранитель (5A) | 3 |
| 271 | 26192-42421 | Предохранитель (10A) | 9 |
| 281 | 26192-42431 | Предохранитель (15A) | 9 |
| 290 | 26192-42441 | Предохранитель (20A) | 5 |
| 300 | 263G2-44411 | Предохранитель (30A) | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
