Рулевое управление трубопроводы (2) — HITACHI ZW95

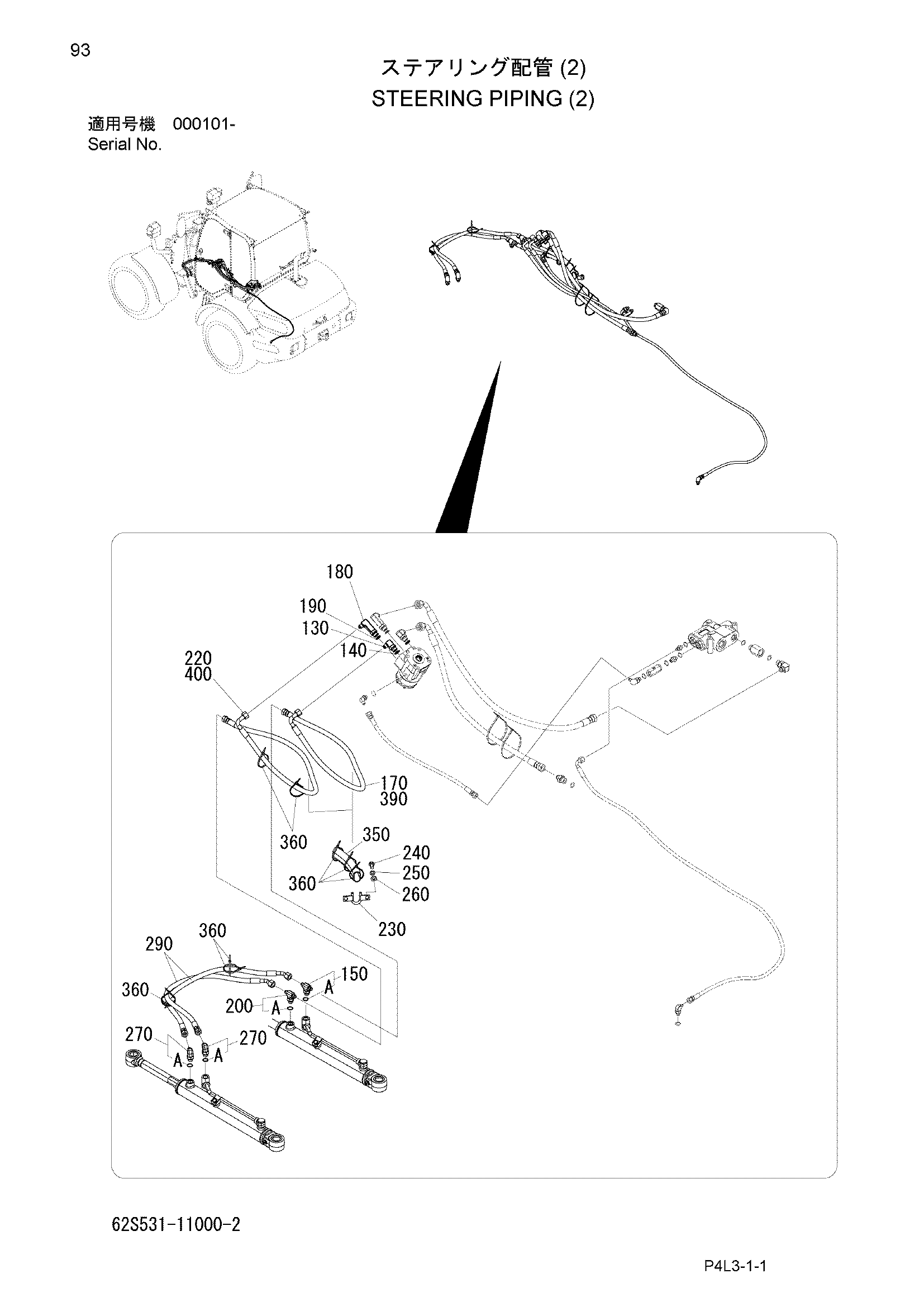

Заводская схема «Рулевое управление трубопроводы (2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 130 | 335531-11130 | Угловой штуцер | 1 |
| 140 | 120112-90800 | Уплотнительное кольцо | 1 |
| 150 | HLA852533 | Тройник | 1 |
| 150A | 120011-01400 | Уплотнительное кольцо | 1 |
| 170 | 62R531-11150 | Шланг | 1 |
| 180 | 337532-11110 | Угловой штуцер | 1 |
| 190 | 120112-90800 | Уплотнительное кольцо | 1 |
| 200 | HLA852533 | Тройник | 1 |
| 200A | 120011-01400 | Уплотнительное кольцо | 1 |
| 220 | 62R531-11160 | Шланг | 1 |
| 230 | 62R531-11170 | Кронштейн | 1 |
| 240 | J901020 | Болт | 2 |
| 250 | A590910 | W/S | 2 |
| 260 | A590110 | Шайба | 2 |
| 270 | HLA852333 | Угловой штуцер | 2 |
| 270A | 120011-01400 | Уплотнительное кольцо | 2 |
| 290 | 62M531-11130 | Шланг | 2 |
| 350 | 121120-32200 | Шланг, винйл | 1 |
| 360 | 130410-05000 | Хомут, трос | 9 |
| 390 | 132110-15110 | Трубка, коил | 1 |
| 400 | 132110-15100 | Трубка, коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
