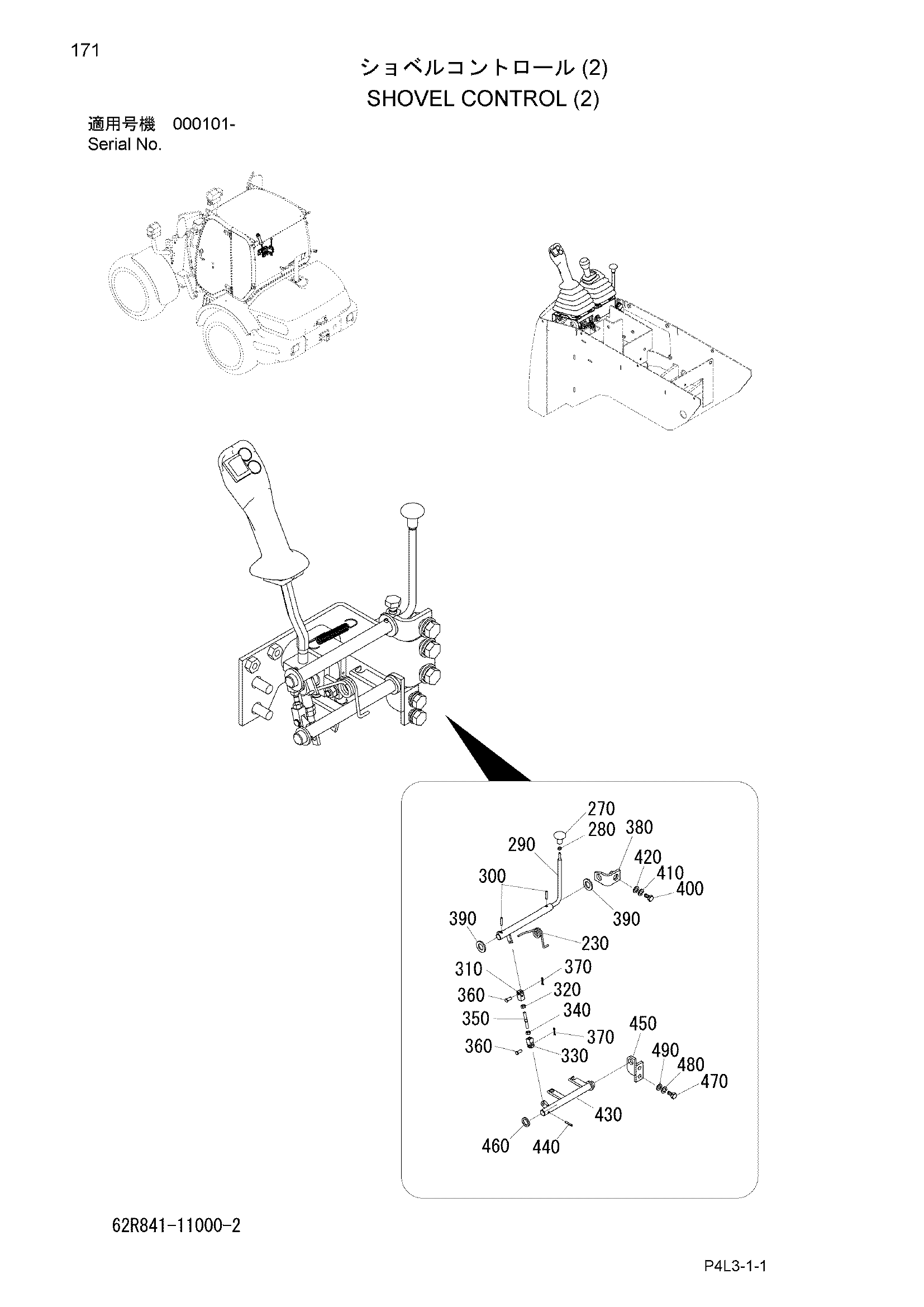

Прямая лопата управление (2) — HITACHI ZW95
Заводская схема «Прямая лопата управление (2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 230 | 810841-11260 | Пружина | 1 |
| 270 | 323281-21110 | Ручка | 1 |
| 280 | M500504 | Гайка | 1 |
| 290 | 62R841-11190 | Тяга | 1 |
| 300 | 111311-04022 | Палец, пружина | 2 |
| 310 | 62R841-11210 | Вилка | 1 |
| 320 | J950006 | Гайка | 1 |
| 330 | 62R841-11220 | Вилка | 1 |
| 340 | 226051-11170 | Гайка | 1 |
| 350 | 62R841-11260 | Шток | 1 |
| 360 | 111202-06016 | Палец, вилка | 2 |
| 370 | 301056-11150 | Палец, стопорный | 2 |
| 380 | 62R841-11180 | Кронштейн | 1 |
| 390 | A590116 | Шайба | 2 |
| 400 | J901230 | Болт | 1 |
| 410 | A590912 | W/S | 1 |
| 420 | 550901-18270 | Шайба | 1 |
| 430 | 62R841-11230 | Тяга | 1 |
| 440 | 111311-04022 | Палец, пружина | 1 |
| 450 | 62R841-11240 | Кронштейн | 1 |
| 460 | 62R841-11250 | Шайба | 1 |
| 470 | J901025 | Болт | 2 |
| 480 | A590910 | W/S | 2 |
| 490 | A590110 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
