Рулевое управление трубопроводы (1) — HITACHI ZW95

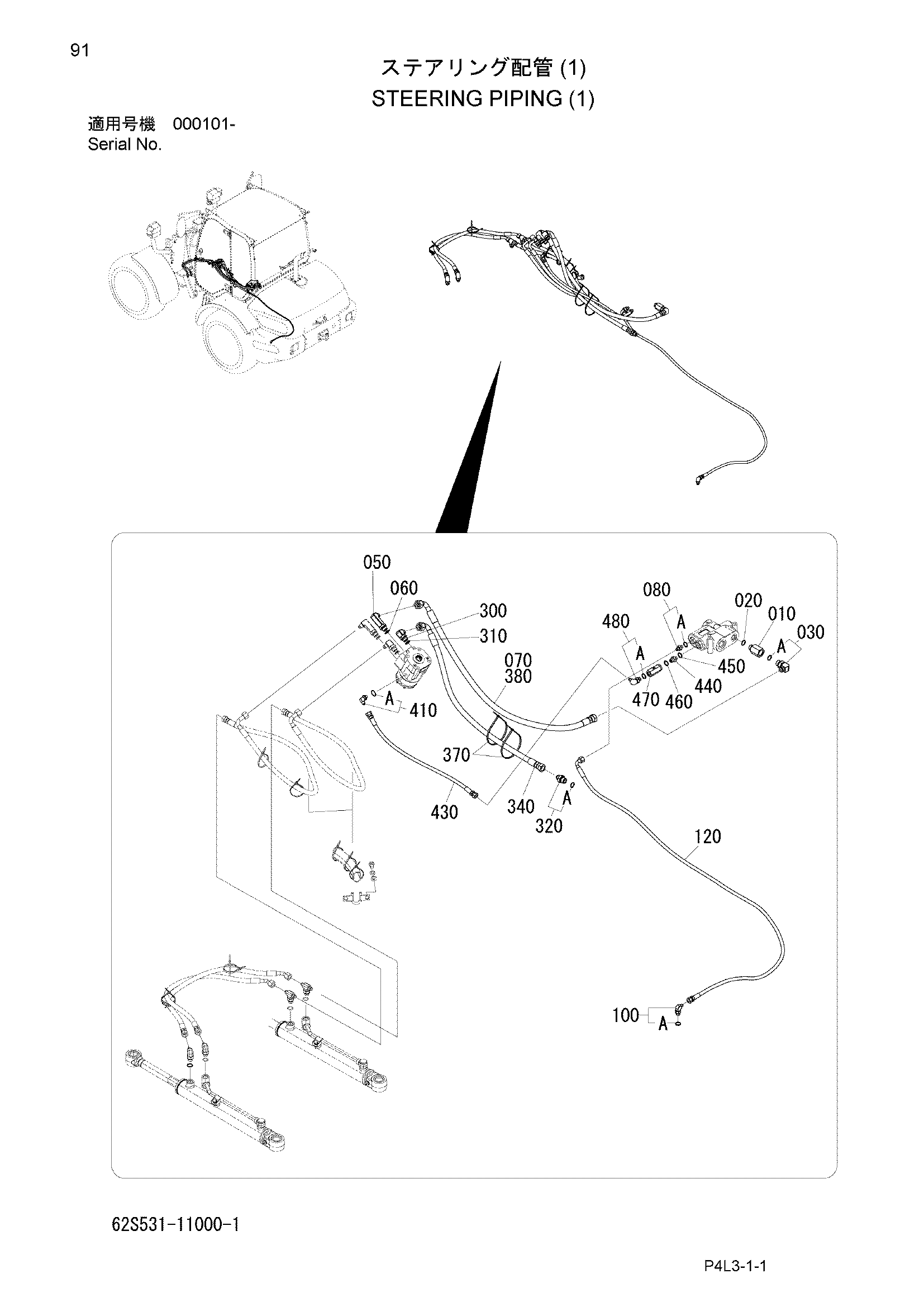

Заводская схема «Рулевое управление трубопроводы (1)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R531-11110 | Разъём | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | HLA852344 | Угловой штуцер | 1 |
| 030A | 120011-01800 | Уплотнительное кольцо | 1 |
| 050 | 62M821-11120 | Угловой штуцер | 1 |
| 060 | 120112-90800 | Уплотнительное кольцо | 1 |
| 070 | 62R531-11120 | Шланг | 1 |
| 080 | HL4241381 | Адаптер | 1 |
| 080A | 120112-90400 | Уплотнительное кольцо | 1 |
| 100 | HLA852322 | Угловой штуцер | 1 |
| 100A | 120011-01100 | Уплотнительное кольцо | 1 |
| 120 | 62S531-11110 | Шланг | 1 |
| 300 | 337822-11110 | Угловой штуцер | 1 |
| 310 | 120112-90800 | Уплотнительное кольцо | 1 |
| 320 | HLA852144 | Адаптер | 1 |
| 320A | 120011-01800 | Уплотнительное кольцо | 1 |
| 340 | 62R531-11180 | Шланг | 1 |
| 370 | 130410-10000 | Хомут, трос | 2 |
| 380 | 132110-15085 | Коил, трубка | 1 |
| 410 | HL4278239 | Угловой штуцер | 1 |
| 410A | 120112-90400 | Уплотнительное кольцо | 1 |
| 430 | 126240-06060 | Шланг | 1 |
| 440 | 62R531-11190 | Адаптер | 1 |
| 450 | 120112-90400 | Уплотнительное кольцо | 1 |
| 460 | 120011-01100 | Уплотнительное кольцо | 1 |
| 470 | 62R531-11210 | Клапан, обратный | 1 |
| 480 | HLA852322 | Угловой штуцер | 1 |
| 480A | 120011-01100 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
