Топливные трубопроводы (1) — HITACHI ZW95

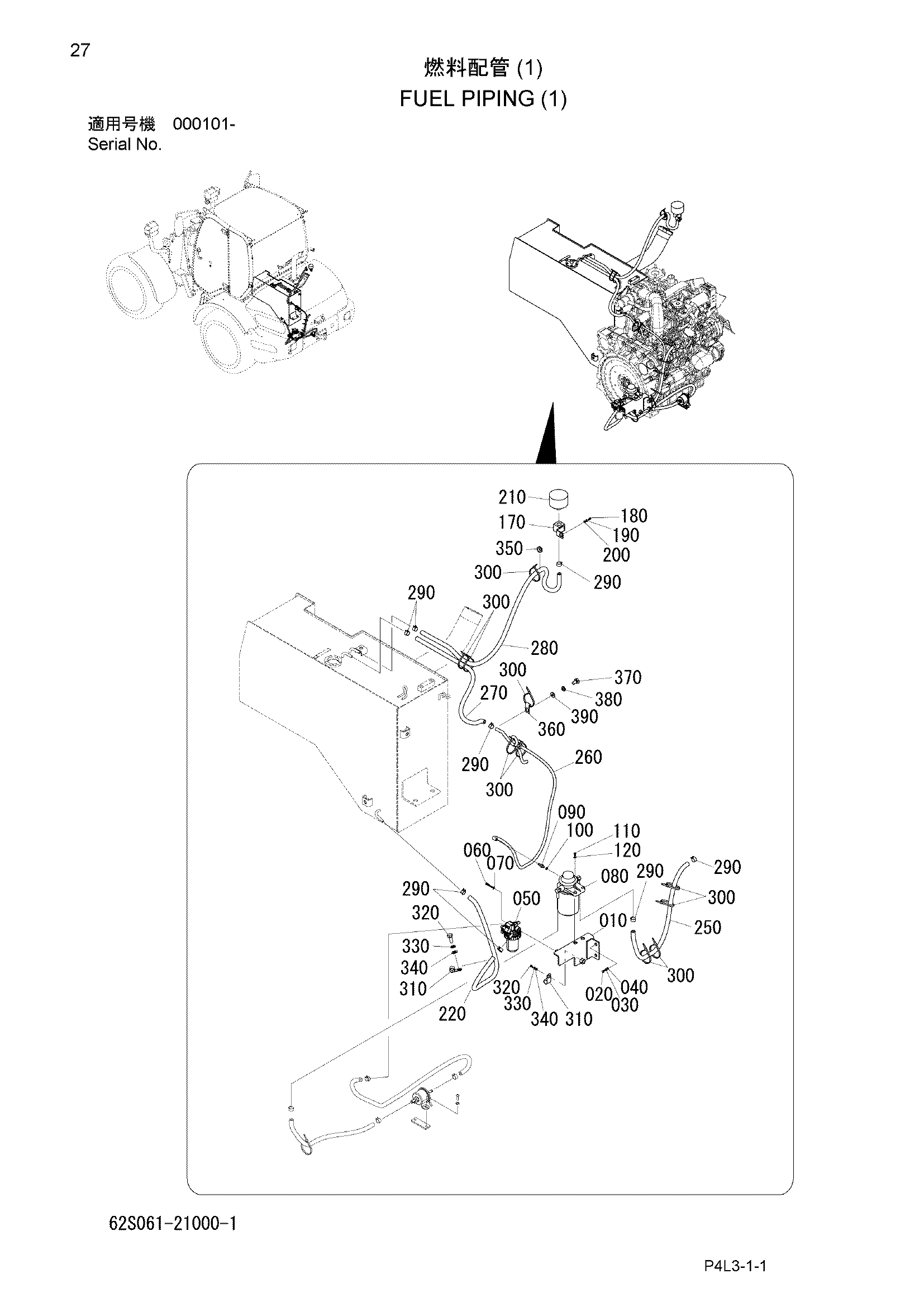

Заводская схема «Топливные трубопроводы (1)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R061-21110 | Кронштейн | 1 |
| 020 | J901025 | Болт | 2 |
| 030 | A590910 | W/S | 2 |
| 040 | A590110 | Шайба | 2 |
| 050 | 301061-21110 | Сепаратор, водяной | 1 |
| 060 | J900870 | Болт | 1 |
| 070 | A590908 | W/S | 1 |
| 080 | 305061-21120 | Фильтр, топливный | 1 |
| 090 | 305061-21180 | Разъём | 1 |
| 100 | 305061-21190 | Манжета | 1 |
| 110 | J901025 | Болт | 2 |
| 120 | A590910 | W/S | 2 |
| 170 | 62R061-21120 | Адаптер | 1 |
| 180 | J901020 | Болт | 1 |
| 190 | A590910 | W/S | 1 |
| 200 | 346011-00150 | Шайба | 1 |
| 210 | 62R061-21130 | Сапун, воздушный | 1 |
| 220 | 62S061-21110 | Шланг, топливный | 1 |
| 250 | 62K061-21110 | Шланг, топливный | 1 |
| 260 | 62M061-21150 | Шланг | 1 |
| 270 | 62S061-21120 | Шланг, топливный | 1 |
| 280 | 62S061-21130 | Шланг, топливный | 1 |
| 290 | 301062-21140 | Хомут | 8 |
| 300 | 130410-05000 | Хомут, трос | 10 |
| 310 | 345461-11160 | Хомут | 2 |
| 320 | J901025 | Болт | 2 |
| 330 | A590910 | W/S | 2 |
| 340 | A590110 | Шайба | 2 |
| 350 | 62R041-21250 | Уплотнительная втулка | 1 |
| 360 | 346421-11150 | Хомут | 1 |
| 370 | J901016 | Болт | 1 |
| 380 | A590910 | W/S | 1 |
| 390 | A590110 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
