Подвеска сиденье в сборе (2/2) — HITACHI ZW95

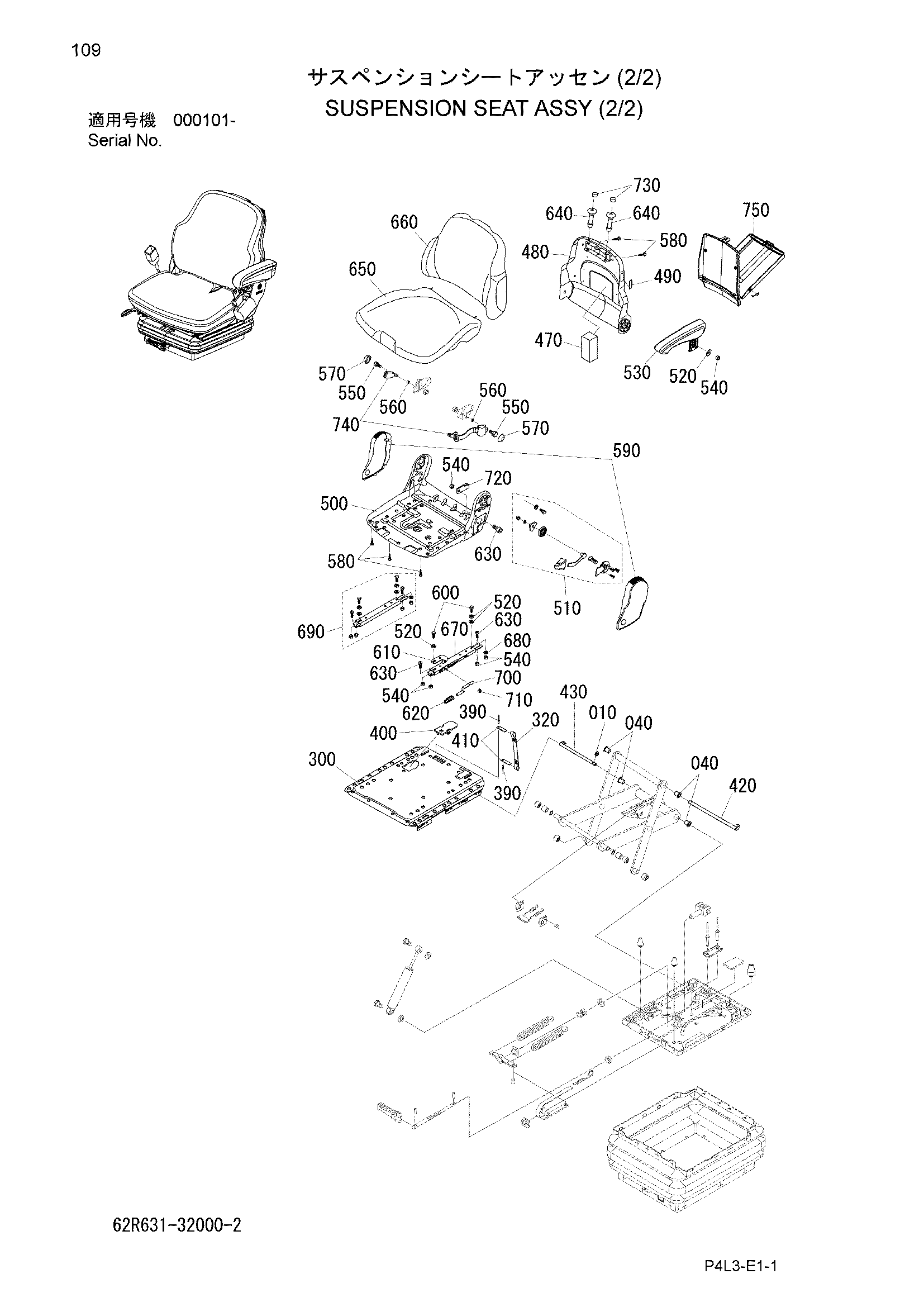

Заводская схема «Подвеска сиденье в сборе (2/2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R631-32110 | Шайба, блокировка | 1 |
| 040 | 62R631-32140 | Втулка | 4 |
| 300 | 62R631-32430 | Пластина, подвеска | 1 |
| 320 | 62R631-32450 | Ремень | 1 |
| 390 | 62R631-32530 | Заклёпка | 2 |
| 400 | 62R631-32540 | Панель | 1 |
| 410 | 62R631-32550 | Пластина | 2 |
| 420 | 62R631-32560 | Болт | 1 |
| 430 | 62R631-32570 | Болт | 1 |
| 470 | 62R631-32620 | Блок | 1 |
| 480 | 62R631-32630 | Пластина, баккрест | 1 |
| 490 | 62R631-32640 | Крышка | 1 |
| 500 | 62R631-32650 | Пластина, сиденье | 1 |
| 510 | 62R631-32660 | Баккрест регулировка комплект | 1 |
| 520 | 62R631-32670 | Шайба | 4 |
| 530 | 62R631-32680 | Армрест | 1 |
| 540 | 62R631-32690 | Гайка | 6 |
| 550 | 62R631-32710 | Винт | 2 |
| 560 | 62R631-32720 | Втулка | 2 |
| 570 | 62R631-32730 | Крышка | 2 |
| 580 | 62R631-32740 | Винт | 7 |
| 590 | 62R631-32750 | Крышка комплект | 1 |
| 600 | 62R631-32760 | Винт | 2 |
| 610 | 62R631-32770 | Пластина | 1 |
| 620 | 62R631-32780 | Рукоятка | 1 |
| 630 | 62R631-32790 | Винт | 3 |
| 640 | 62R631-32810 | Втулка | 2 |
| 650 | 62R631-32820 | Сиденье амортизатор | 1 |
| 660 | 62R631-32830 | Баккрест амортизатор | 1 |
| 670 | 62R631-32840 | Механизм натяжения | 1 |
| 680 | 62R631-32850 | Шайба | 1 |
| 690 | 62R631-32860 | Боковой направляющая комплект | 1 |
| 700 | 62R631-32870 | Рукоятка | 1 |
| 710 | 62R631-32880 | Гайка | 1 |
| 720 | 62R631-32890 | Ограничитель | 1 |
| 730 | 62R631-32910 | Колпачок | 2 |
| 740 | 62R631-32920 | Сеатбелт | 1 |
| 750 | 62R631-32930 | Литературе короб комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
