Проводка (задний) — HITACHI ZW95

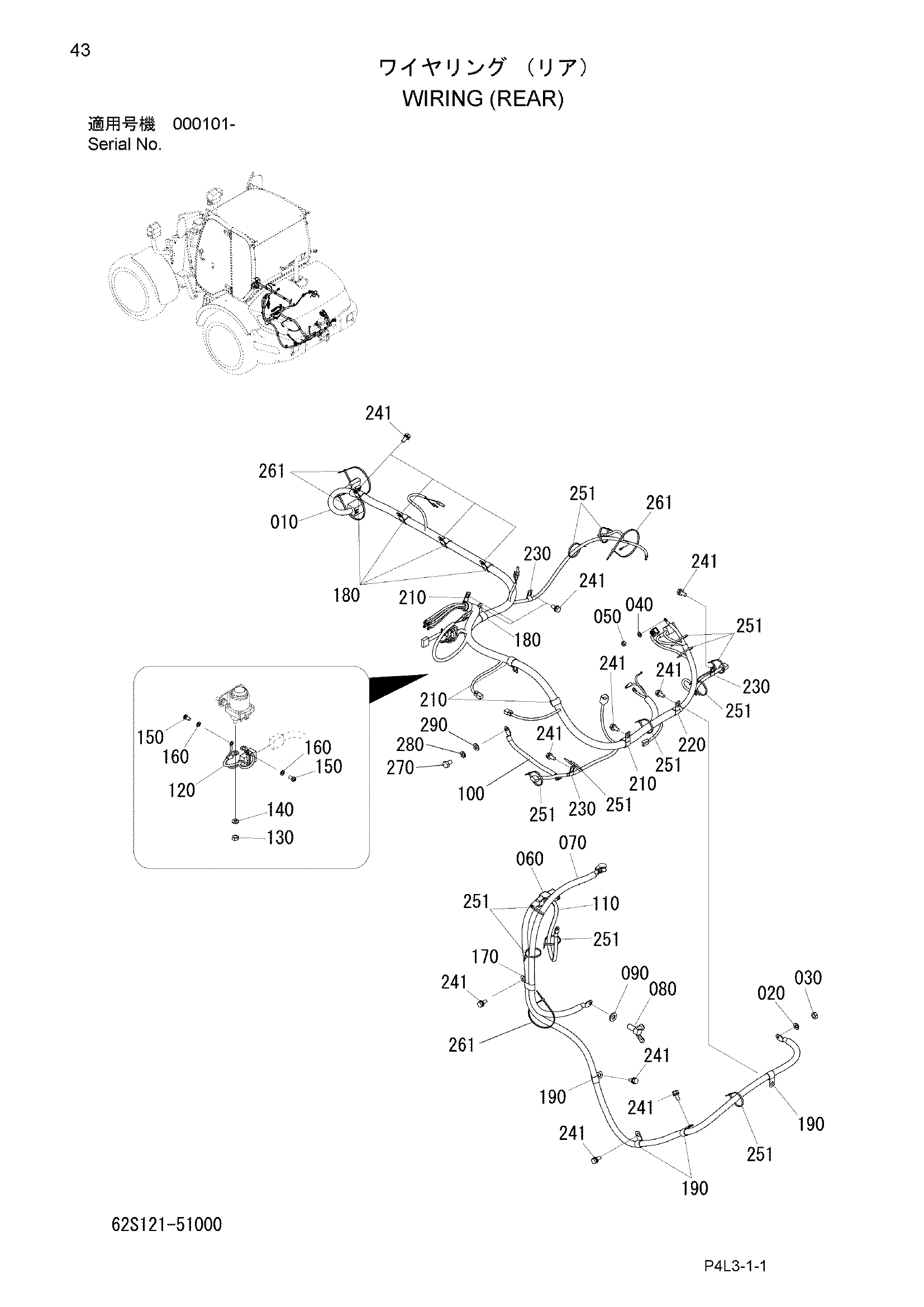

Заводская схема «Проводка (задний)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62S121-51110 | Жгут проводов (задний) | 1 |
| 020 | A590908 | W/S | 1 |
| 030 | J950008 | Гайка | 1 |
| 040 | A590906 | W/S | 1 |
| 050 | J950006 | Гайка | 1 |
| 060 | 62R121-51120 | Трос, аккумулятор | 1 |
| 070 | 62R121-51130 | Трос | 1 |
| 080 | 342171-21240 | Болт | 1 |
| 090 | A590110 | Шайба | 1 |
| 100 | 62R121-51140 | Трос, аккумулятор | 1 |
| 110 | 62R121-51150 | Трос | 1 |
| 120 | 305121-51160 | Жгут проводов (реле) | 1 |
| 130 | J950006 | Гайка | 2 |
| 140 | A590906 | W/S | 2 |
| 150 | M430408 | Винт | 2 |
| 160 | A590904 | W/S | 2 |
| 170 | HL4190282 | Зажим | 1 |
| 180 | HL4190263 | Зажим | 5 |
| 190 | HL4190262 | Зажим | 4 |
| 210 | 346271-11130 | Хомут | 4 |
| 220 | 334271-11140 | Хомут | 1 |
| 230 | 346421-11150 | Хомут | 3 |
| 241 | 102212-10025 | Болт, с шайбой | 15 |
| 251 | 130410-05000 | Хомут, трос | 13 |
| 261 | 130410-10000 | Хомут, трос | 4 |
| 270 | J901016 | Болт | 1 |
| 280 | A590910 | W/S | 1 |
| 290 | A590110 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
