HST трубопроводы (1) — HITACHI ZW95

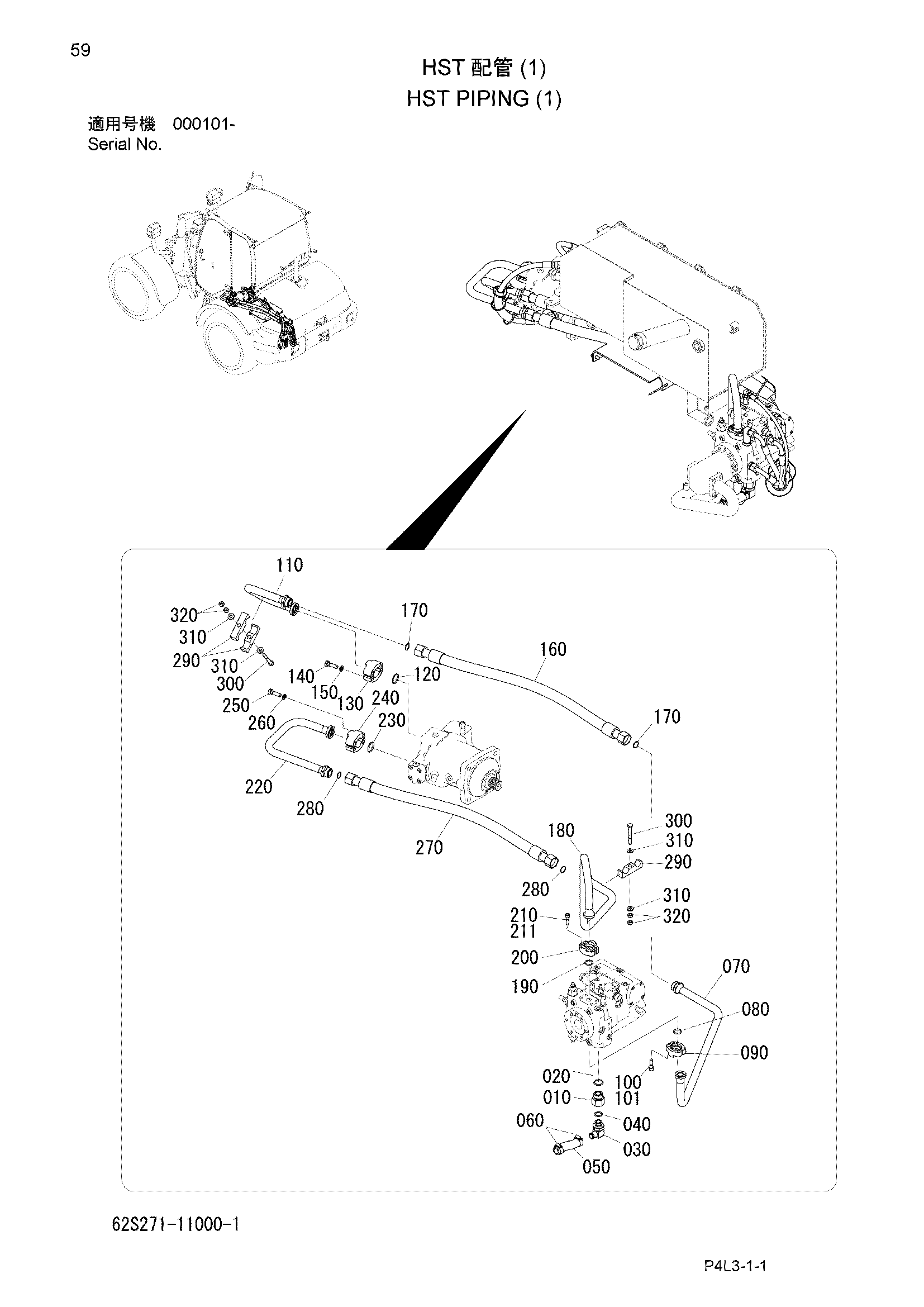

Заводская схема «HST трубопроводы (1)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62R271-11110 | Втулка | 1 |
| 020 | 120011-02900 | Уплотнительное кольцо | 1 |
| 030 | 305271-11190 | Угловой штуцер | 1 |
| 040 | 120011-02400 | Уплотнительное кольцо | 1 |
| 050 | 301272-11220 | Шланг | 1 |
| 060 | 130310-03500 | Хомут, шланг | 2 |
| 070 | 62S271-11110 | Трубка | 1 |
| 080 | 301276-11160 | Уплотнительное кольцо | 1 |
| 090 | 301276-11170 | Фланец, разрезной | 2 |
| 100 | J781035 замена: 100922-10035 | Болт | 4 |
| 101 | J781035 | Болт | 4 |
| 110 | 62R271-11130 | Трубка | 1 |
| 120 | 550781-11240 | Уплотнительное кольцо | 1 |
| 130 | 336271-11140 | Фланец, разрезной | 2 |
| 140 | J921240 | Болт | 4 |
| 150 | A590912 | W/S | 4 |
| 160 | 62S271-11120 | Шланг | 1 |
| 170 | HL4187328 | Уплотнительное кольцо | 2 |
| 180 | 62S271-11130 | Трубка | 1 |
| 190 | 301276-11160 | Уплотнительное кольцо | 1 |
| 200 | 301276-11170 | Фланец, разрезной | 2 |
| 210 | J781035 замена: 100922-10035 | Болт | 4 |
| 211 | J781035 | Болт | 4 |
| 220 | 62R271-11160 | Трубка | 1 |
| 230 | 550781-11240 | Уплотнительное кольцо | 1 |
| 240 | 336271-11140 | Фланец, разрезной | 2 |
| 250 | J921240 | Болт | 4 |
| 260 | A590912 | W/S | 4 |
| 270 | 62S271-11120 | Шланг | 1 |
| 280 | HL4187328 | Уплотнительное кольцо | 2 |
| 290 | 62R271-11170 | Хомут | 3 |
| 300 | J901080 | Болт | 2 |
| 310 | 346011-00150 | Шайба | 4 |
| 320 | J950010 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
