HST трубопроводы (2) — HITACHI ZW95

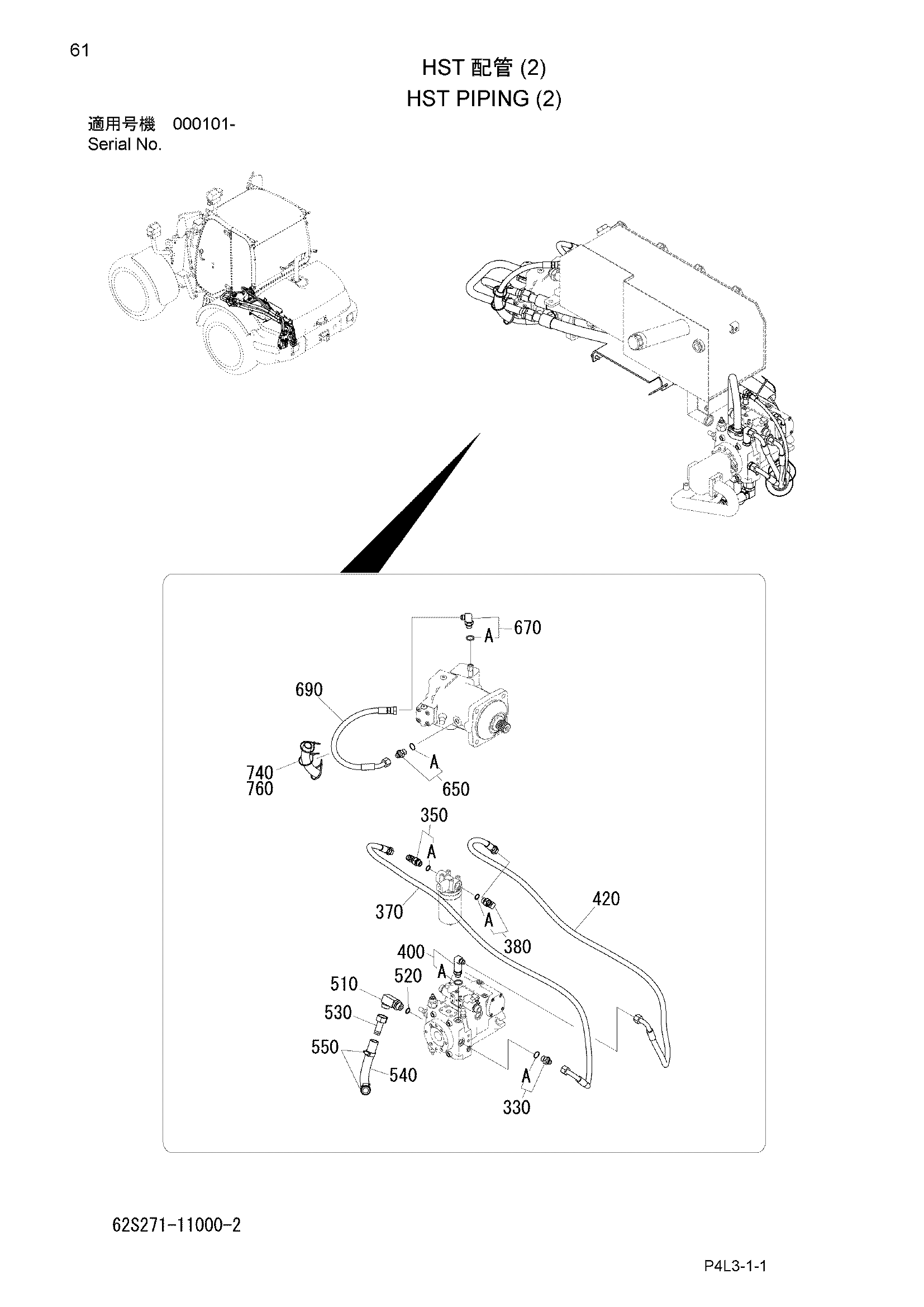

Заводская схема «HST трубопроводы (2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 330 | HLA852144 | Адаптер | 1 |
| 330A | 120011-01800 | Уплотнительное кольцо | 1 |
| 350 | HLA852344 | Угловой штуцер | 1 |
| 350A | 120011-01800 | Уплотнительное кольцо | 1 |
| 370 | 62S271-11140 | Шланг | 1 |
| 380 | HLA852344 | Угловой штуцер | 1 |
| 380A | 120011-01800 | Уплотнительное кольцо | 1 |
| 400 | HL4277652 | Угловой штуцер | 1 |
| 400A | 120011-01800 | Уплотнительное кольцо | 1 |
| 420 | 62S271-11140 | Шланг | 1 |
| 510 | 305271-11170 | Угловой штуцер, обратный | 1 |
| 520 | 120011-02400 | Уплотнительное кольцо | 1 |
| 530 | 323271-11181 | Трубка | 1 |
| 540 | 62J271-11180 | Шланг | 1 |
| 550 | 130310-03500 | Хомут, шланг | 2 |
| 650 | HLA852144 | Адаптер | 1 |
| 650A | 120011-01800 | Уплотнительное кольцо | 1 |
| 670 | HLA852344 | Угловой штуцер | 1 |
| 670A | 120011-01800 | Уплотнительное кольцо | 1 |
| 690 | 62R271-11230 | Шланг | 1 |
| 740 | 121120-32200 | Шланг, винйл | 1 |
| 760 | 130410-05000 | Хомут, трос | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
