Основные гидролинии (2) — HITACHI ZW95

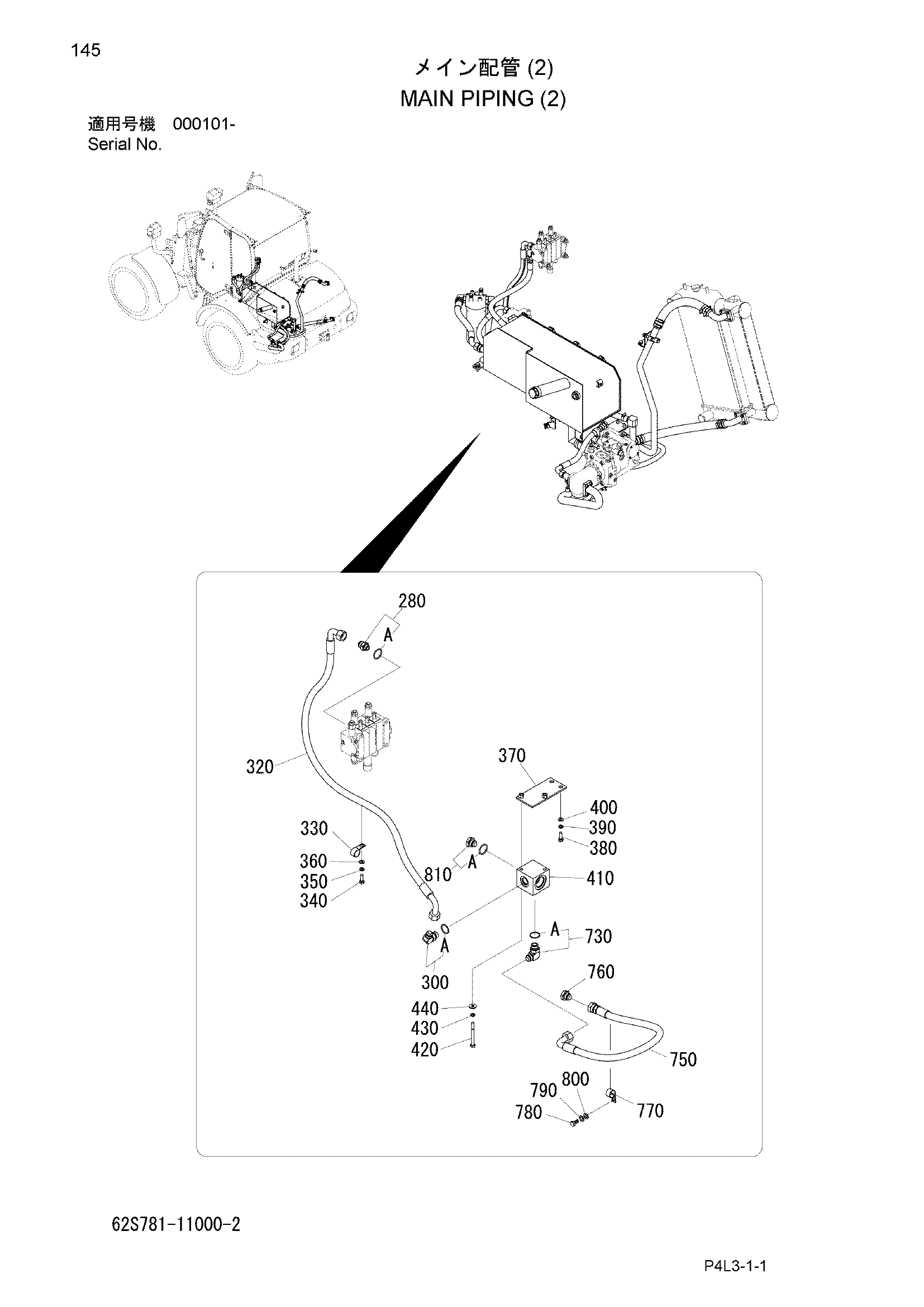

Заводская схема «Основные гидролинии (2)» для HITACHI ZW95. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 280 | 62R781-11180 | Адаптер | 1 |
| 280A | 120112-91000 | Уплотнительное кольцо | 1 |
| 300 | HLA852366 | Угловой штуцер | 1 |
| 300A | 120011-02400 | Уплотнительное кольцо | 1 |
| 320 | 62S781-11130 | Шланг | 1 |
| 330 | 346271-11130 | Хомут | 1 |
| 340 | J901020 | Болт | 1 |
| 350 | A590910 | W/S | 1 |
| 360 | A590110 | Шайба | 1 |
| 370 | 62R781-11210 | Кронштейн | 1 |
| 380 | J901030 | Болт | 2 |
| 390 | A590910 | W/S | 2 |
| 400 | 322621-11350 | Шайба | 2 |
| 410 | 62R781-11220 | Блок | 1 |
| 420 | 100112-10105 | Болт | 2 |
| 430 | A590910 | W/S | 2 |
| 440 | A590110 | Шайба | 2 |
| 730 | HLA852366 | Угловой штуцер | 1 |
| 730A | 120011-02400 | Уплотнительное кольцо | 1 |
| 750 | 62R781-11350 | Шланг | 1 |
| 760 | HL4208226 | Пробка | 1 |
| 770 | 346271-11130 | Хомут | 1 |
| 780 | J901020 | Болт | 1 |
| 790 | A590910 | W/S | 1 |
| 800 | A590110 | Шайба | 1 |
| 810 | HLA885004 | Пробка | 1 |
| 810A | 120011-01800 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW95 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
