Быстрый быстросъёмное устройство в сборе (гидравлический тип) — HITACHI ZW90

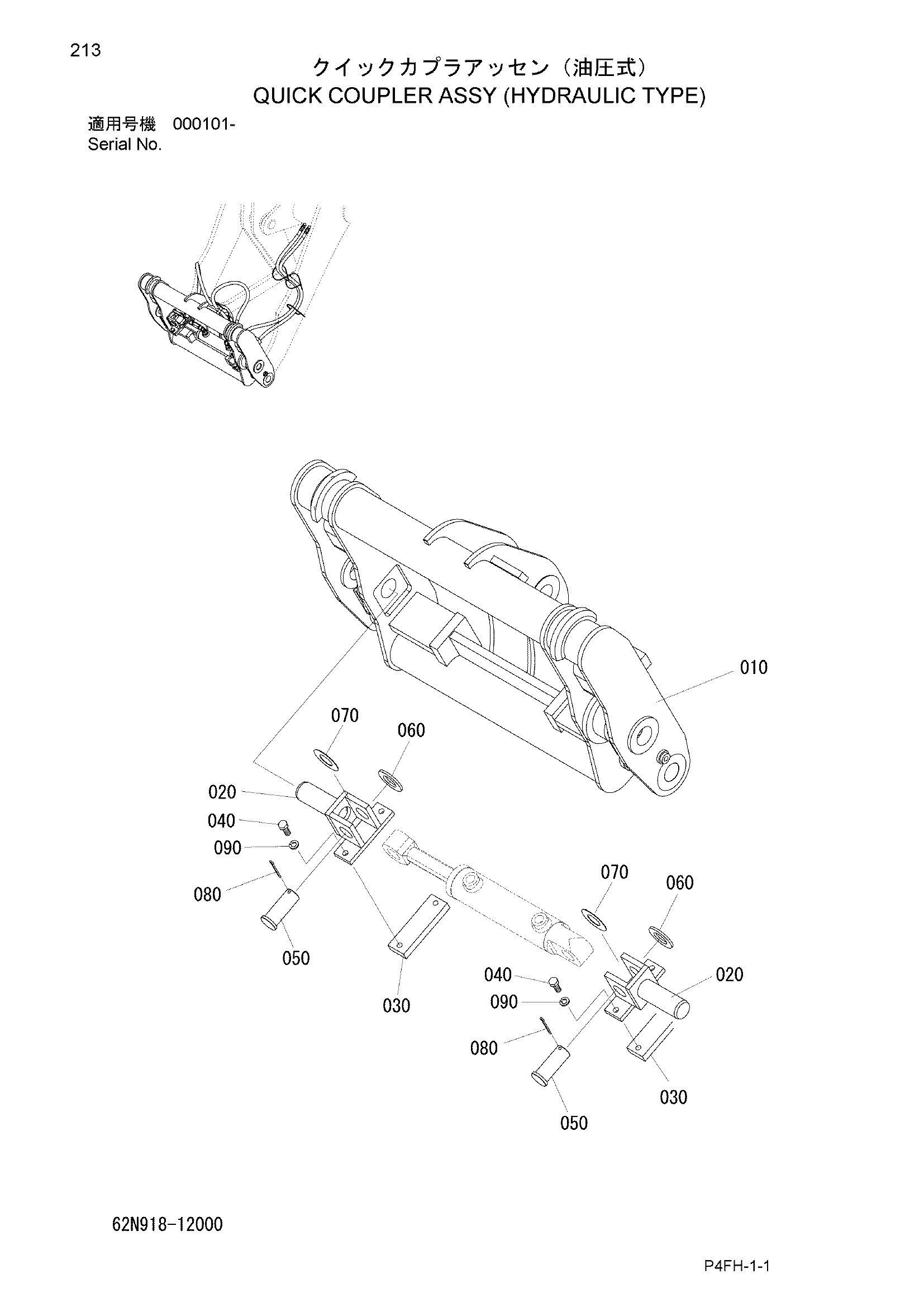

Заводская схема «Быстрый быстросъёмное устройство в сборе (гидравлический тип)» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 305918-12110 | Рама, главный | 1 |
| 020 | 337918-12120 | Палец | 2 |
| 030 | 305918-12120 | Пластина | 2 |
| 040 | 100112-12030 | Болт | 4 |
| 050 | 337918-12140 | Палец | 2 |
| 060 | 108202-36050 | Шайба | 2 |
| 070 | 331611-15150 | Проставка | 2 |
| 080 | 109002-60050 | Палец, разрезной | 2 |
| 090 | 108002-12030 | W/S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
