Рама и отвал группа — HITACHI ZW90

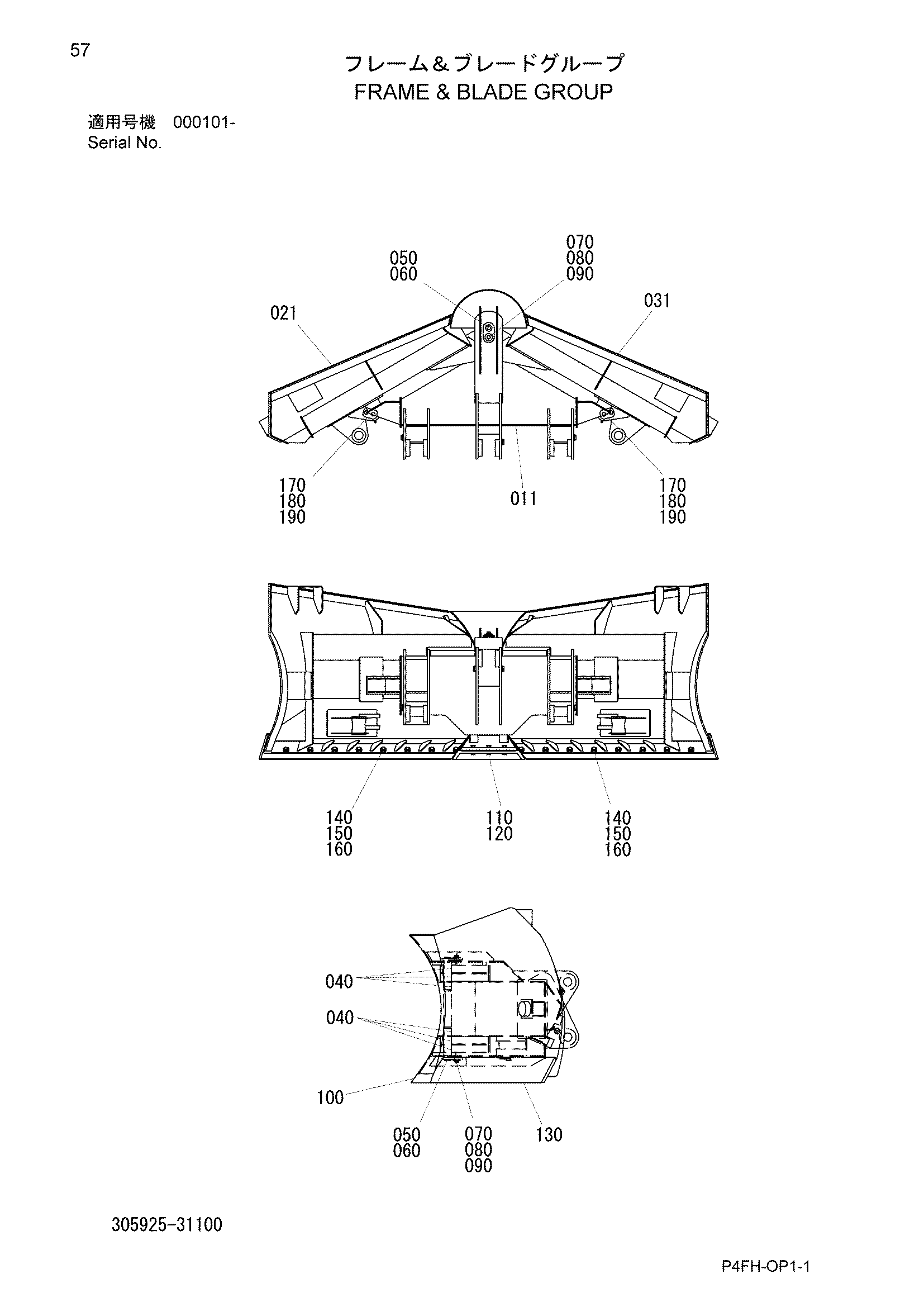

Заводская схема «Рама и отвал группа» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 040 | 302925-11150 | Втулка | 6 |
| 050 | 305925-11140 | Палец, центральный | 2 |
| 060 | 110001-01000 | Штуцер смазка | 2 |
| 070 | 100122-12020 | Болт | 2 |
| 080 | 108002-12030 | W/S | 2 |
| 090 | 311811-11270 | Шайба | 2 |
| 100 | 302925-11160 | Кромка, центральный | 1 |
| 110 | 100122-12030 | Болт | 3 |
| 120 | 108002-12030 | W/S | 3 |
| 130 | 305925-11170 | Кромка | 2 |
| 140 | 302925-11180 | Болт | 16 |
| 150 | 349011-00130 | W/S | 16 |
| 160 | 302925-11190 | Гайка, U | 16 |
| 170 | 302925-11220 | Палец | 4 |
| 180 | 100122-10025 | Болт | 4 |
| 190 | 108002-10025 | W/S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
