Слеигх группа — HITACHI ZW90

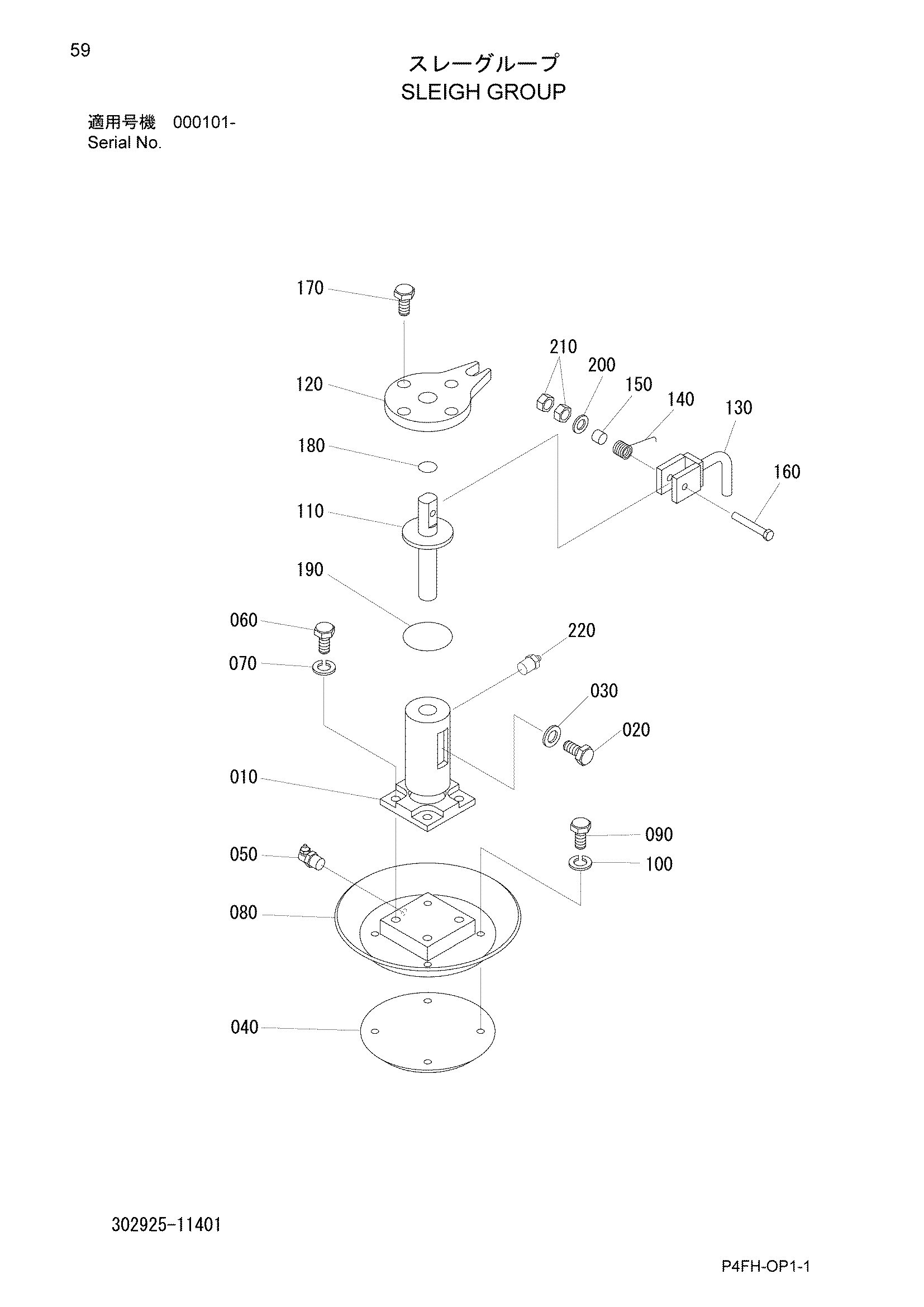

Заводская схема «Слеигх группа» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302925-11450 | Палец, слеигх | 1 |
| 020 | 302925-11520 | Болт | 1 |
| 030 | 302925-11530 | Шайба | 1 |
| 040 | 302925-11430 | Пластина, слеигх | 1 |
| 050 | 110002-01000 | Штуцер смазка | 1 |
| 060 | 100122-10025 | Болт | 4 |
| 070 | 108002-10025 | W/S | 4 |
| 080 | 302925-11440 | Слеигх | 1 |
| 090 | 100122-10020 | Болт | 4 |
| 100 | 108002-10025 | W/S | 4 |
| 110 | 302925-11460 | Болт | 1 |
| 120 | 302925-11470 | Крышка | 1 |
| 130 | 302925-11480 | Рукоятка | 1 |
| 140 | 302925-11490 | Пружина | 1 |
| 150 | 302925-11510 | Палец | 1 |
| 160 | 100112-08060 | Болт | 1 |
| 170 | 100921-10020 | Болт | 4 |
| 180 | 120042-02500 | Уплотнительное кольцо | 1 |
| 190 | 120042-07000 | Уплотнительное кольцо | 1 |
| 200 | 108202-08016 | Шайба | 1 |
| 210 | 103312-08065 | Гайка | 2 |
| 220 | 110001-01000 | Штуцер смазка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
