Прямая лопата управление(4-золотник) (1/2) — HITACHI ZW90

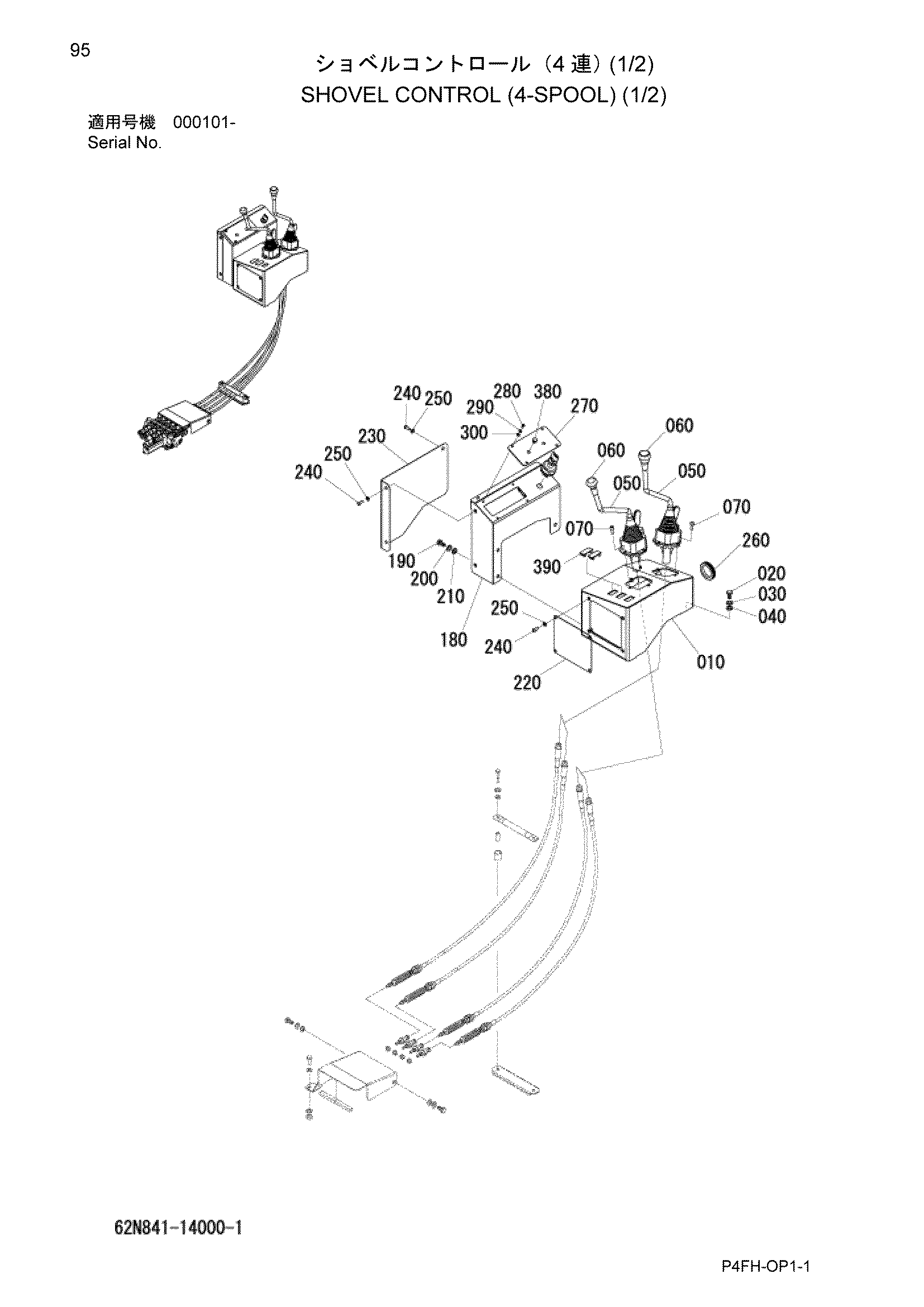

Заводская схема «Прямая лопата управление(4-золотник) (1/2)» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M841-14110 | Опора | 1 |
| 020 | 100112-10020 | Болт | 4 |
| 030 | 108002-10025 | W/S | 4 |
| 040 | 108202-10020 | Шайба | 4 |
| 050 | 301846-11120 | Рычаг в сборе | 2 |
| 060 | 621841-11211 | Ручка | 2 |
| 070 | 305841-11150 | Болт | 6 |
| 180 | 62M841-14120 | Короб, панель | 1 |
| 190 | 100112-08020 | Болт | 3 |
| 200 | 108002-08020 | W/S | 3 |
| 210 | 108202-08016 | Шайба | 3 |
| 220 | 62J841-11150 | Крышка | 1 |
| 230 | 62M841-14130 | Крышка | 1 |
| 240 | 62J511-12140 | Болт | 8 |
| 250 | 344113-11130 | Шайба | 8 |
| 260 | HL4278877 | Резиновая втулка | 1 |
| 270 | 62M841-14140 | Крышка | 1 |
| 280 | 101002-06012 | Винт | 4 |
| 290 | 108002-06015 | W/S | 4 |
| 300 | 108202-06016 | Шайба | 4 |
| 380 | 323621-14130 | Пробка | 2 |
| 390 | 310111-52130 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
