Основные гидролинии — HITACHI ZW90

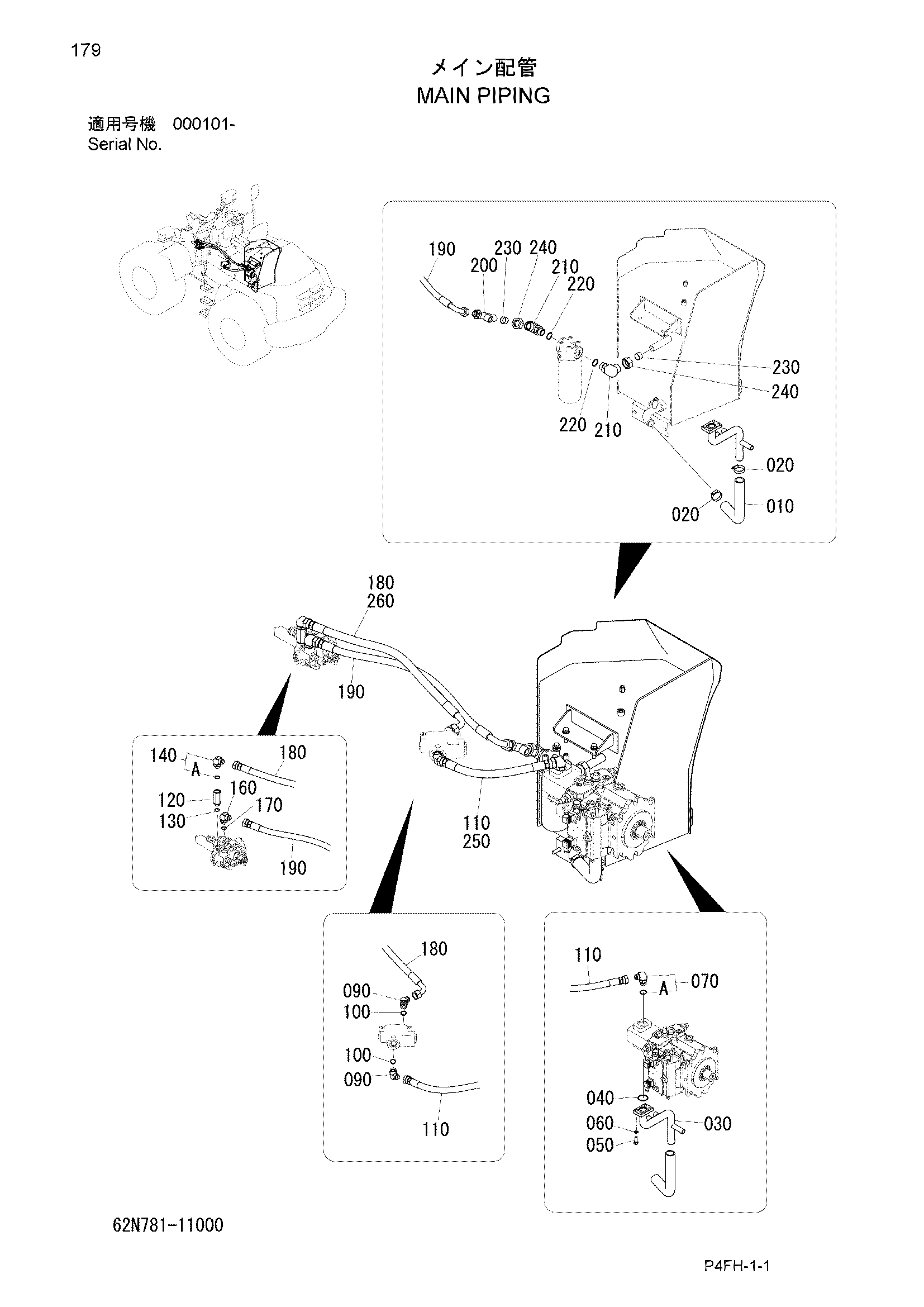

Заводская схема «Основные гидролинии» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M781-11110 | Шланг | 1 |
| 020 | 130310-04800 | Хомут, шланг | 2 |
| 030 | 62N781-11110 | Трубка | 1 |
| 040 | 120011-04200 | Уплотнительное кольцо | 1 |
| 050 | 100112-10030 | Болт | 4 |
| 060 | 108002-10025 | W/S | 4 |
| 070 | HLA852366 | Угловой штуцер | 1 |
| 070A | 120011-02400 | Уплотнительное кольцо | 1 |
| 090 | 62M781-11130 | Угловой штуцер | 2 |
| 100 | 120112-91200 | Уплотнительное кольцо | 2 |
| 110 | 126240-19050 | Шланг | 1 |
| 120 | 62M781-11140 | Разъём | 1 |
| 130 | 120112-91000 | Уплотнительное кольцо | 1 |
| 140 | HL4190246 | Угловой штуцер | 1 |
| 140A | 120011-01800 | Уплотнительное кольцо | 1 |
| 160 | 62M781-11150 | Угловой штуцер | 1 |
| 170 | 120112-91000 | Уплотнительное кольцо | 1 |
| 180 | 62N781-11120 | Шланг | 1 |
| 190 | 62N781-11130 | Шланг | 1 |
| 200 | 62M781-11180 | Трубка | 1 |
| 210 | 62M781-11190 | Угловой штуцер | 2 |
| 220 | 120011-02900 | Уплотнительное кольцо | 2 |
| 230 | 62M781-11210 | Втулка | 2 |
| 240 | 62M781-11220 | Гайка | 2 |
| 250 | 132110-25032 | Трубка, коил | 1 |
| 260 | 132110-25060 | Трубка, коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
