HST трубопроводы (1) — HITACHI ZW90

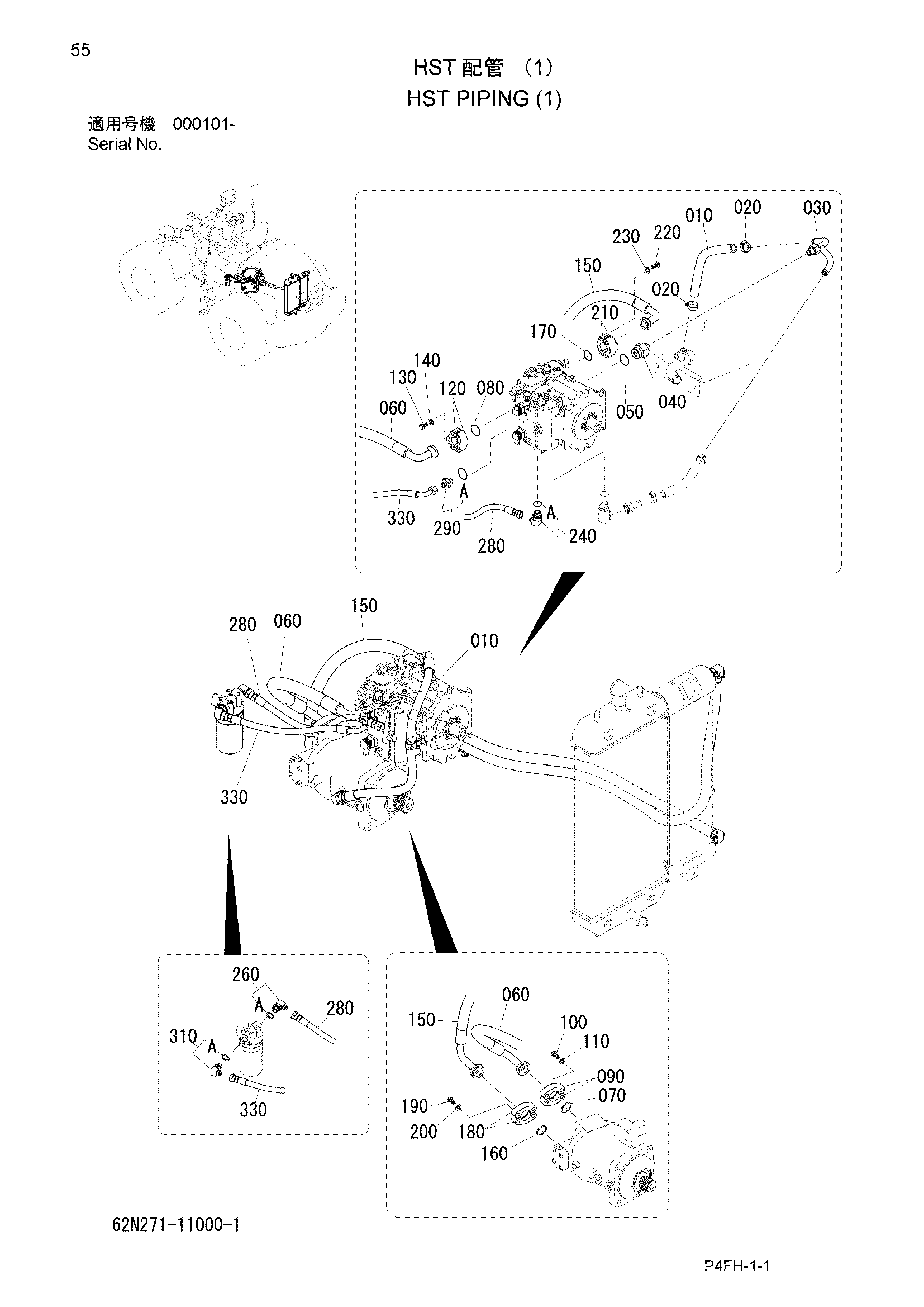

Заводская схема «HST трубопроводы (1)» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 302271-11210 | Шланг | 1 |
| 020 | 130310-03500 | Хомут, шланг | 2 |
| 030 | 62N271-11110 | Трубка | 1 |
| 040 | 62M271-11110 | Адаптер | 1 |
| 050 | 120011-03800 | Уплотнительное кольцо | 1 |
| 060 | 62N271-11120 | Шланг | 1 |
| 070 | 341821-11110 | Уплотнительное кольцо | 1 |
| 080 | 550781-11240 | Уплотнительное кольцо | 1 |
| 090 | 305271-11150 | Фланец, разрезной | 2 |
| 100 | 100122-14045 | Болт | 4 |
| 110 | 108002-14035 | W/S | 4 |
| 120 | 336271-11140 | Фланец, разрезной | 2 |
| 130 | 100122-12040 | Болт | 4 |
| 140 | 108002-12030 | W/S | 4 |
| 150 | 62N271-11130 | Шланг | 1 |
| 160 | 341821-11110 | Уплотнительное кольцо | 1 |
| 170 | 550781-11240 | Уплотнительное кольцо | 1 |
| 180 | 305271-11150 | Фланец, разрезной | 2 |
| 190 | 100122-14045 | Болт | 4 |
| 200 | 108002-14035 | W/S | 4 |
| 210 | 336271-11140 | Фланец, разрезной | 2 |
| 220 | 100122-12040 | Болт | 4 |
| 230 | 108002-12030 | W/S | 4 |
| 240 | HL4353073 | Угловой штуцер | 1 |
| 240A | 120011-02400 | Уплотнительное кольцо | 1 |
| 260 | HLA852344 | Угловой штуцер | 1 |
| 260A | 120011-01800 | Уплотнительное кольцо | 1 |
| 280 | 126260-12060 | Шланг | 1 |
| 290 | HL4279302 | Разъём | 1 |
| 290A | 120011-02400 | Уплотнительное кольцо | 1 |
| 310 | HLA852344 | Угловой штуцер | 1 |
| 310A | 120011-01800 | Уплотнительное кольцо | 1 |
| 330 | 62N271-11140 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
