Двигатель — HITACHI ZW90

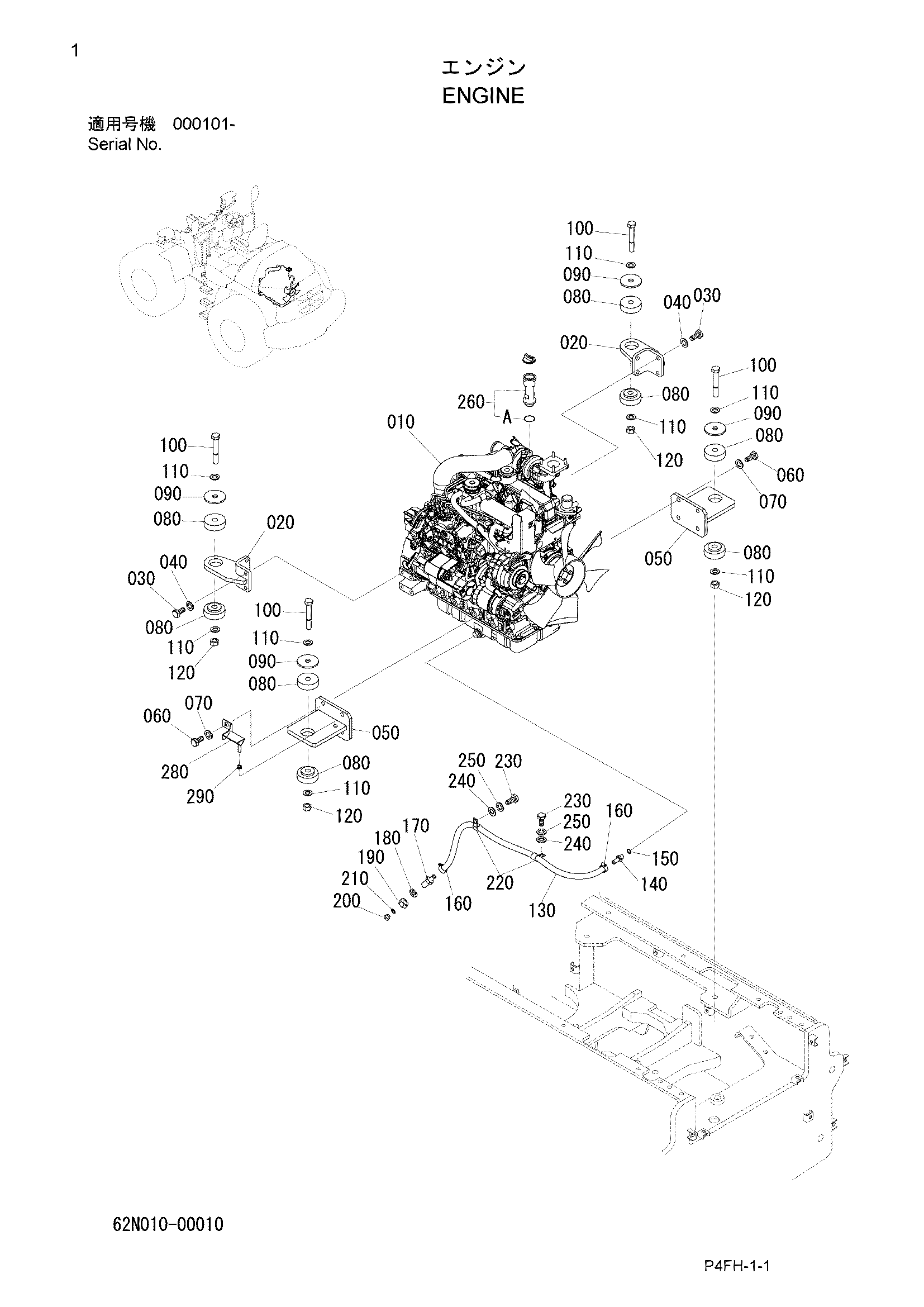

Заводская схема «Двигатель» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 62M011-00110 | Кронштейн(передний) | 2 |
| 030 | 100412-12030 | Болт | 8 |
| 040 | 108002-12030 | W/S | 8 |
| 050 | 62M011-00120 | Кронштейн(задний) | 2 |
| 060 | 100412-14030 | Болт | 8 |
| 070 | 108002-14035 | W/S | 8 |
| 080 | 305011-00150 | Резиновая прокладка | 8 |
| 090 | 337011-00140 | Шайба | 4 |
| 100 | 100122-18115 | Болт | 4 |
| 110 | 108202-18030 | Шайба | 8 |
| 120 | 103312-18150 | Гайка | 4 |
| 130 | 62N011-00110 | Шланг | 1 |
| 140 | 62M011-00140 | Соединение | 1 |
| 150 | 62M011-00150 | Манжета | 1 |
| 160 | 130310-02200 | Хомут, шланг | 2 |
| 170 | 301016-00160 | Разъём | 1 |
| 180 | 108002-20051 | W/S | 1 |
| 190 | 103312-20160 | Гайка | 1 |
| 200 | 301016-00170 | Пробка | 1 |
| 210 | 301016-00180 | Прокладка | 1 |
| 220 | 334271-11140 | Хомут | 2 |
| 230 | 100112-10025 | Болт | 2 |
| 240 | 108202-10020 | Шайба | 2 |
| 250 | 108002-10025 | W/S | 2 |
| 260 | 62M011-00160 | Фланец в сборе | 1 |
| 260A | 62M011-00170 | Уплотнительное кольцо | 1 |
| 280 | 62M011-00180 | Трубка, дренажный | 1 |
| 290 | 156100-11300 | Уплотнительная втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
