Ступень — HITACHI ZW90

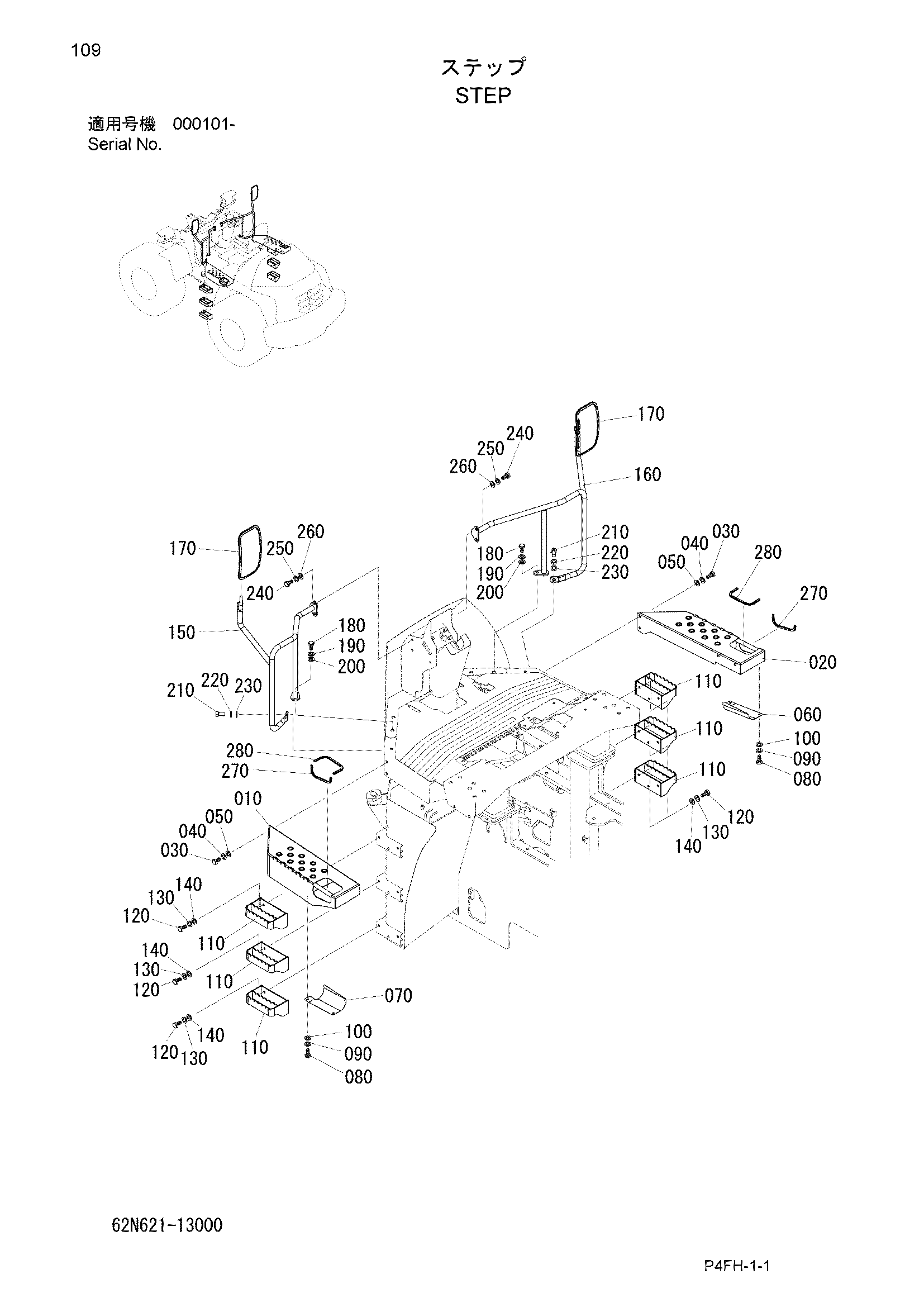

Заводская схема «Ступень» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M621-13110 | Ступень (LH) | 1 |
| 020 | 62M621-13120 | Ступень (RH) | 1 |
| 030 | 100112-12025 | Болт | 8 |
| 040 | 108002-12030 | W/S | 8 |
| 050 | 108202-12025 | Шайба | 8 |
| 060 | 62M621-13160 | Крышка | 1 |
| 070 | 62M621-13170 | Крышка | 1 |
| 080 | 100112-08016 | Болт | 4 |
| 090 | 108002-08020 | W/S | 4 |
| 100 | 108202-08016 | Шайба | 4 |
| 110 | 62M621-13130 | Ступень | 6 |
| 120 | 100112-10025 | Болт | 18 |
| 130 | 108002-10025 | W/S | 18 |
| 140 | 108202-10020 | Шайба | 18 |
| 150 | 62M621-13140 | Стойка, зеркало (LH) | 1 |
| 160 | 62M621-13150 | Стойка, зеркало (RH) | 1 |
| 170 | 336621-13150 | Зеркало, задний | 2 |
| 180 | 100112-16040 | Болт | 2 |
| 190 | 108002-16040 | W/S | 2 |
| 200 | 108202-16030 | Шайба | 2 |
| 210 | 100112-12025 | Болт | 2 |
| 220 | 108002-12030 | W/S | 2 |
| 230 | 360621-11160 | Шайба | 2 |
| 240 | 100112-12025 | Болт | 4 |
| 250 | 108002-12030 | W/S | 4 |
| 260 | 108202-12025 | Шайба | 4 |
| 270 | 146121-11023 | Уплотнение, резиновый | 2 |
| 280 | 146121-11029 | Уплотнение, резиновый | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
