Подъём рукоять — HITACHI ZW90

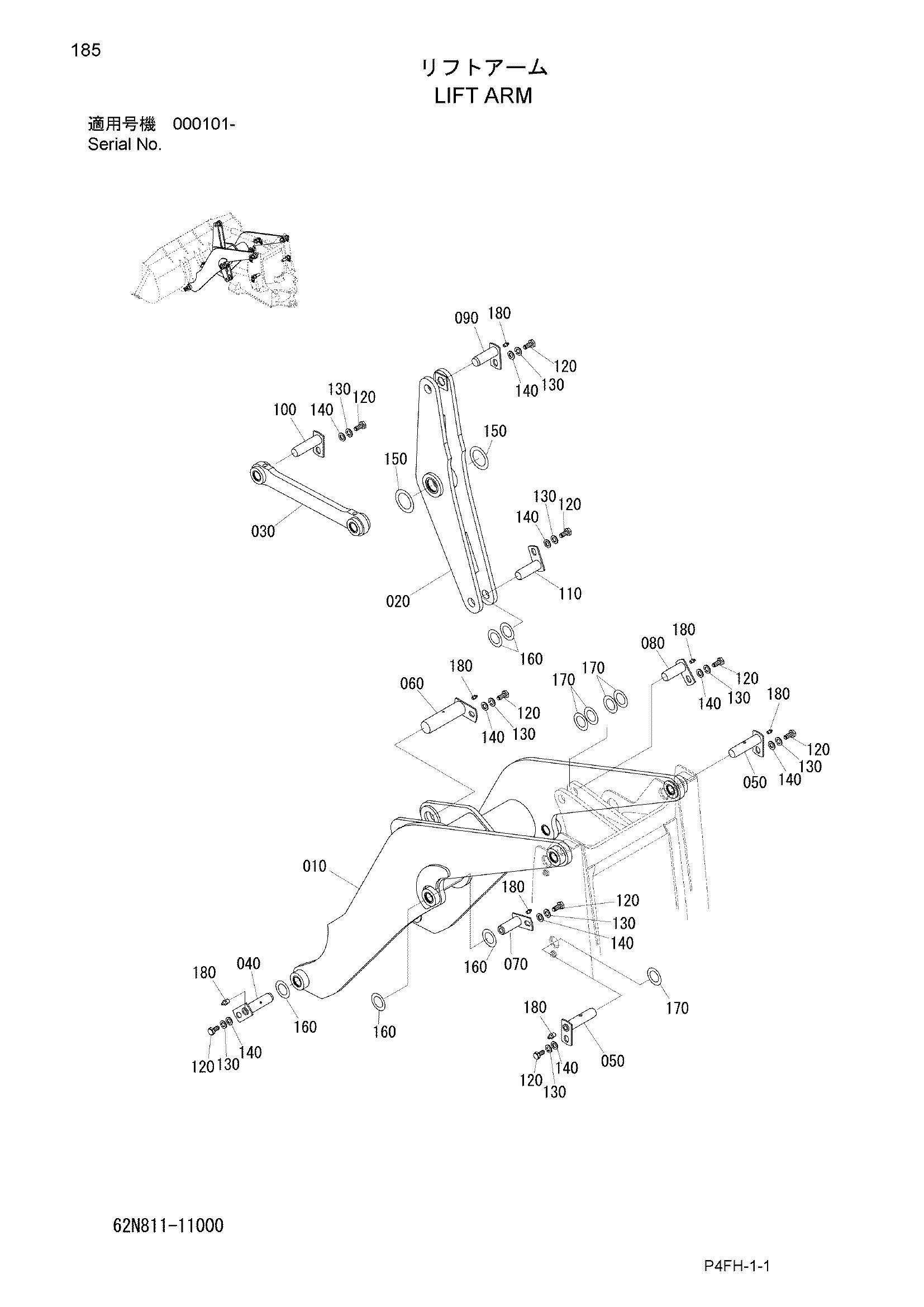

Заводская схема «Подъём рукоять» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62N811-11100 | Подъём рукоять в сборе | 1 |
| 020 | 62N811-11200 | Беллкранк в сборе | 1 |
| 030 | 308811-11300 | Тяга в сборе | 1 |
| 040 | 337811-11210 | Палец | 2 |
| 050 | 62M811-11410 | Палец | 4 |
| 060 | 62N811-11410 | Палец | 1 |
| 070 | 337811-11240 | Палец | 2 |
| 080 | 305811-11450 | Палец | 1 |
| 090 | 337811-11260 | Палец | 1 |
| 100 | 339811-71130 | Палец | 1 |
| 110 | 339811-71140 | Палец | 1 |
| 120 | 100112-12020 | Болт | 13 |
| 130 | 108002-12030 | W/S | 13 |
| 140 | 311811-11270 | Шайба | 13 |
| 150 | 353811-11250 | Регулировочная шайба 1.0mm | 2 |
| 160 | 341541-11110 | Регулировочная шайба 1.0mm | 8 |
| 170 | 334811-11320 | Регулировочная шайба 1.0mm | 6 |
| 180 | 110001-01000 | Штуцер смазка | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
