Прямая лопата трубопроводы — HITACHI ZW90

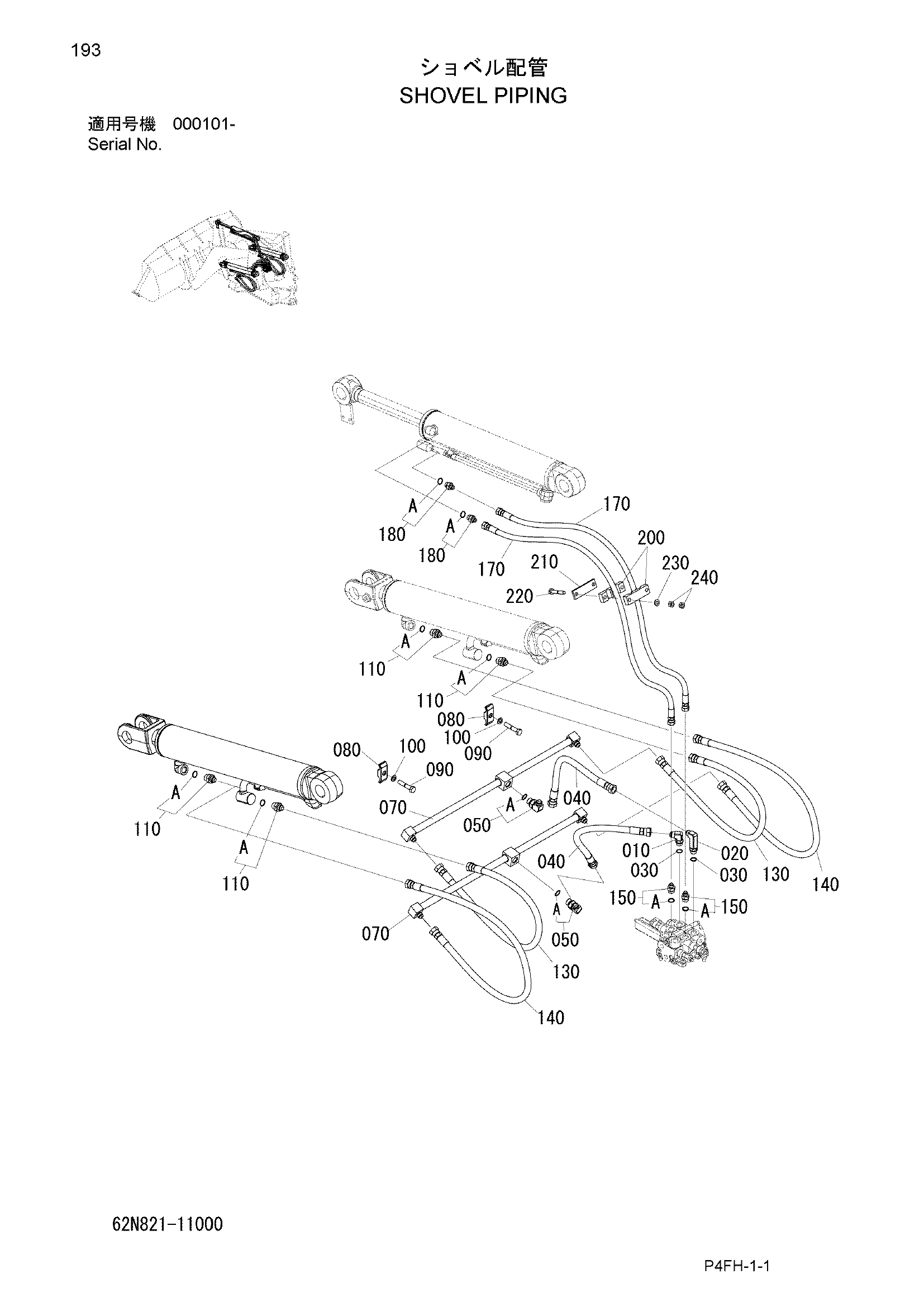

Заводская схема «Прямая лопата трубопроводы» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 337822-11110 | Угловой штуцер | 1 |
| 020 | 62M821-11120 | Угловой штуцер | 1 |
| 030 | 120112-90800 | Уплотнительное кольцо | 2 |
| 040 | 126240-12055 | Шланг | 2 |
| 050 | HLA852344 | Угловой штуцер | 2 |
| 050A | 120011-01800 | Уплотнительное кольцо | 2 |
| 070 | 62M821-11110 | Трубка | 2 |
| 080 | HL4189858 | Хомут | 2 |
| 090 | 100112-12060 | Болт | 2 |
| 100 | 108002-12030 | W/S | 2 |
| 110 | HLA852144 | Адаптер | 4 |
| 110A | 120011-01800 | Уплотнительное кольцо | 4 |
| 130 | 126240-12097 | Шланг | 2 |
| 140 | 126240-12122 | Шланг | 2 |
| 150 | HL4209765 | Адаптер | 2 |
| 150A | 120112-90800 | Уплотнительное кольцо | 2 |
| 170 | 126240-09126 | Шланг | 2 |
| 180 | HLA852133 | Адаптер | 2 |
| 180A | 120011-01400 | Уплотнительное кольцо | 2 |
| 200 | 312822-11110 | Хомут | 2 |
| 210 | 352821-11350 | Пластина | 1 |
| 220 | 100112-10060 | Болт | 2 |
| 230 | 108202-10020 | Шайба | 2 |
| 240 | 103312-10080 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
