ROPS кабина — HITACHI ZW90

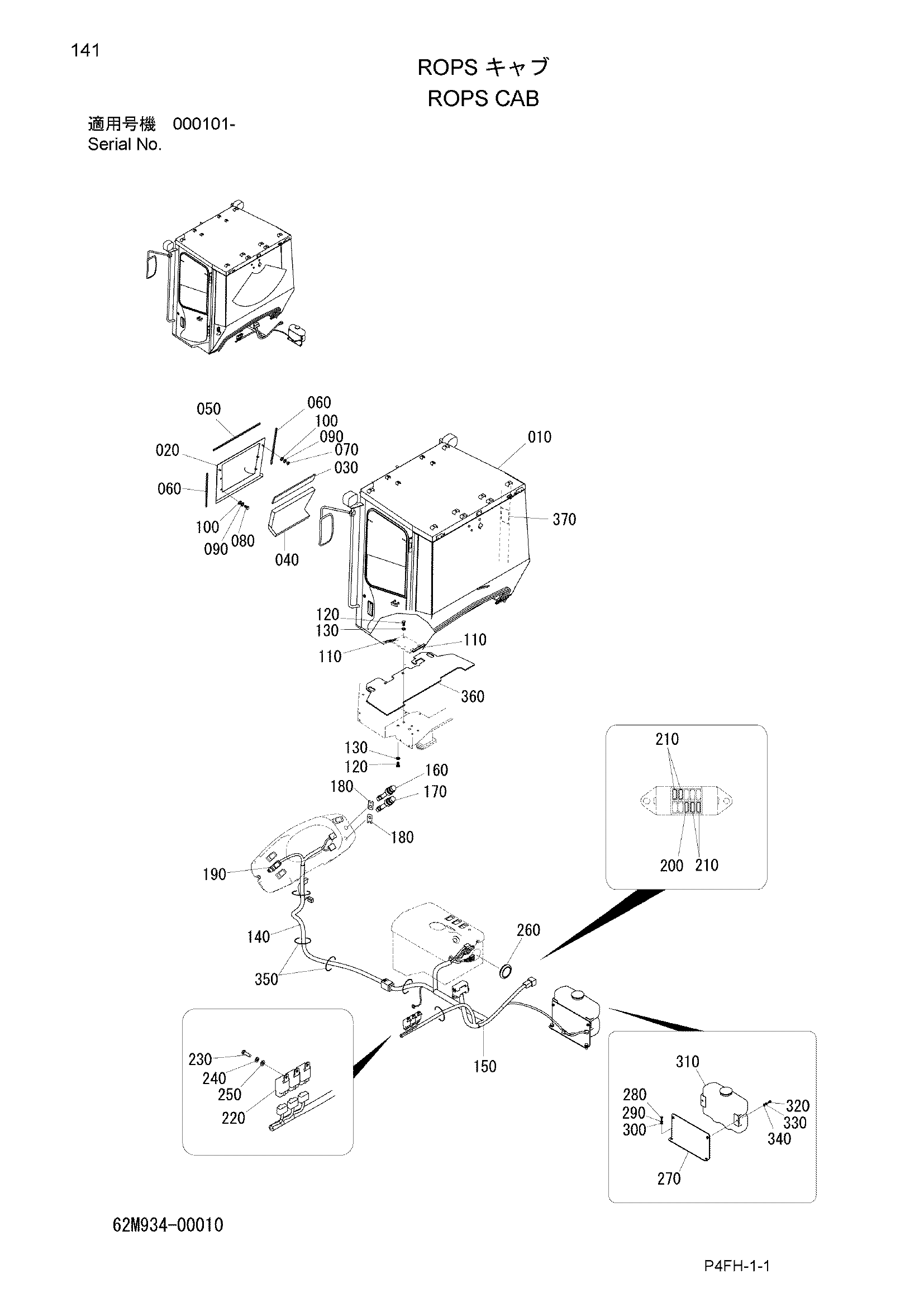

Заводская схема «ROPS кабина» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	62M934-10000	ROPS кабина в сборе	1
020	62J934-10120	Крышка	1
030	62J934-10130	Изолятор	1
040	62J934-10140	Изолятор	1
050	62J934-10150	Уплотнение, резиновый	1
060	62J934-10160	Уплотнение, резиновый	2
070	103312-10080	Гайка	2
080	100112-10025	Болт	4
090	108002-10025	W/S	6
100	108202-10020	Шайба	6
110	62J934-10170	Уплотнение, резиновый	4
120	100112-16045	Болт	10
130	550811-11440	Шайба	10
140	62M934-10110	Жгут проводов кабина	1
150	62M934-10150	Жгут проводов	1
160	62J934-10230	Выключатель, стеклоочиститель	1
170	62M934-10160	Выключатель, стеклоочиститель (задний)	1
180	62J934-10190	Пластина	2
190	62M934-10170	Выключатель	1
200	26192-42411	Предохранитель (5A)	1
210	26192-42431	Предохранитель (15A)	4
220	301116-52120	Реле	3
230	101002-06020	Винт	3
240	108002-06015	W/S	3
250	108202-06016	Шайба	3
260	841111-11190	Уплотнительная втулка	1
270	62M934-10120	Кронштейн	1
280	100112-08020	Болт	2
290	108002-08020	W/S	2
300	108202-08016	Шайба	2
310	62M934-10130	Бак, шайба	1
320	100112-06020	Болт	2
330	108002-06015	W/S	2
340	108202-06016	Шайба	2
350	130410-05000	Хомут, трос	10
360	62M934-10140	Резиновый, спонге	1
370	62M871-21180	Наклейка, ROPS	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
