Поворотный плуг трубопроводы — HITACHI ZW90

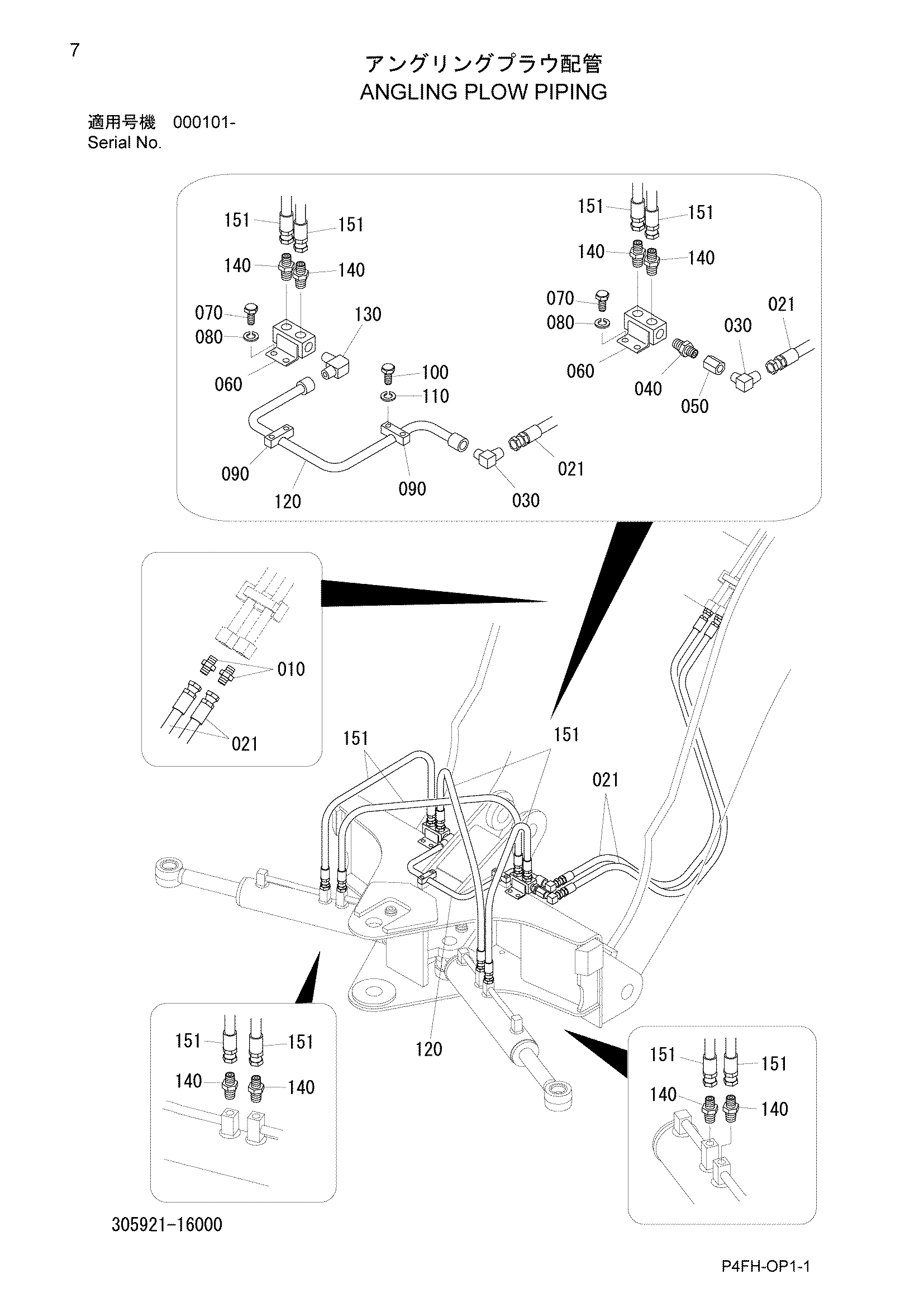

Заводская схема «Поворотный плуг трубопроводы» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 123301-03030 | Разъём | 2 |
| 021 | 125242-09140 | Шланг | 2 |
| 030 | 123304-03030 | Угловой штуцер | 2 |
| 040 | 123207-03000 | Разъём | 1 |
| 050 | 123205-03000 | Разъём | 1 |
| 060 | 322921-16110 | Тройник | 2 |
| 070 | 100112-10016 | Болт | 4 |
| 080 | 108002-10025 | W/S | 4 |
| 090 | 331821-11170 | Хомут | 2 |
| 100 | 100112-08035 | Болт | 4 |
| 110 | 108002-08020 | W/S | 4 |
| 120 | 305921-16110 | Трубка | 1 |
| 130 | 123122-15035 | Угловой штуцер | 1 |
| 140 | 123301-03030 | Разъём | 8 |
| 151 | 125242-09100 | Шланг | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
