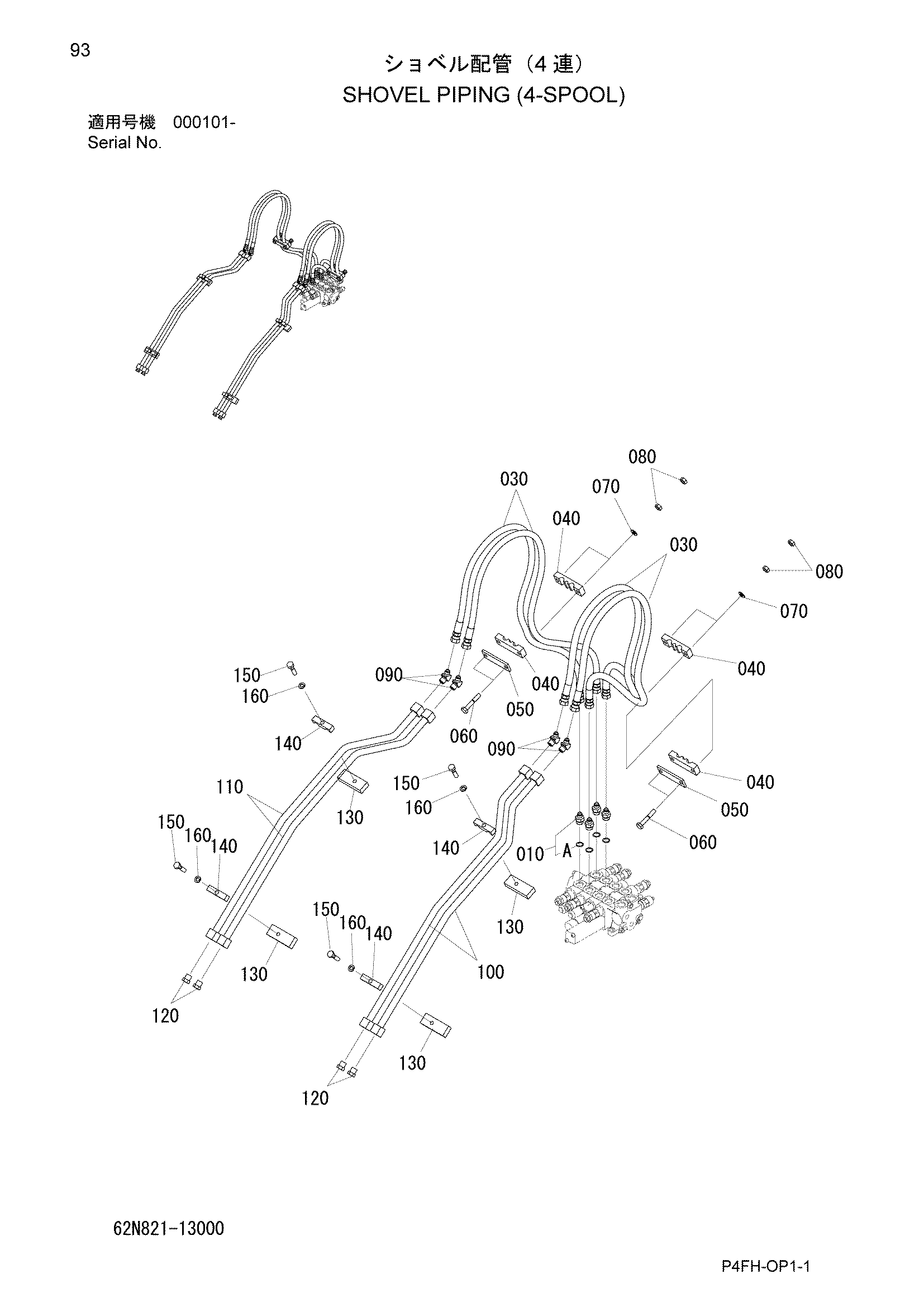

Прямая лопата трубопроводы(4-золотник) — HITACHI ZW90
Заводская схема «Прямая лопата трубопроводы(4-золотник)» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | HL4209765 | Адаптер | 4 |
| 010A | 120112-90800 | Уплотнительное кольцо | 4 |
| 030 | 126240-09130 | Шланг | 4 |
| 040 | 312822-11110 | Хомут | 4 |
| 050 | 352821-11350 | Пластина | 2 |
| 060 | 100112-10060 | Болт | 4 |
| 070 | 108202-10020 | Шайба | 4 |
| 080 | 103312-10080 | Гайка | 8 |
| 090 | HL4157919 | Угловой штуцер | 4 |
| 100 | 305822-12110 | Трубка | 2 |
| 110 | 305822-13110 | Трубка | 2 |
| 120 | 123212-03000 | Пробка | 4 |
| 130 | 305821-12120 | Пластина | 4 |
| 140 | 331901-16170 | Держатель | 4 |
| 150 | 100112-10040 | Болт | 4 |
| 160 | 108002-10025 | W/S | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
