Скольжение сасх — HITACHI ZW90

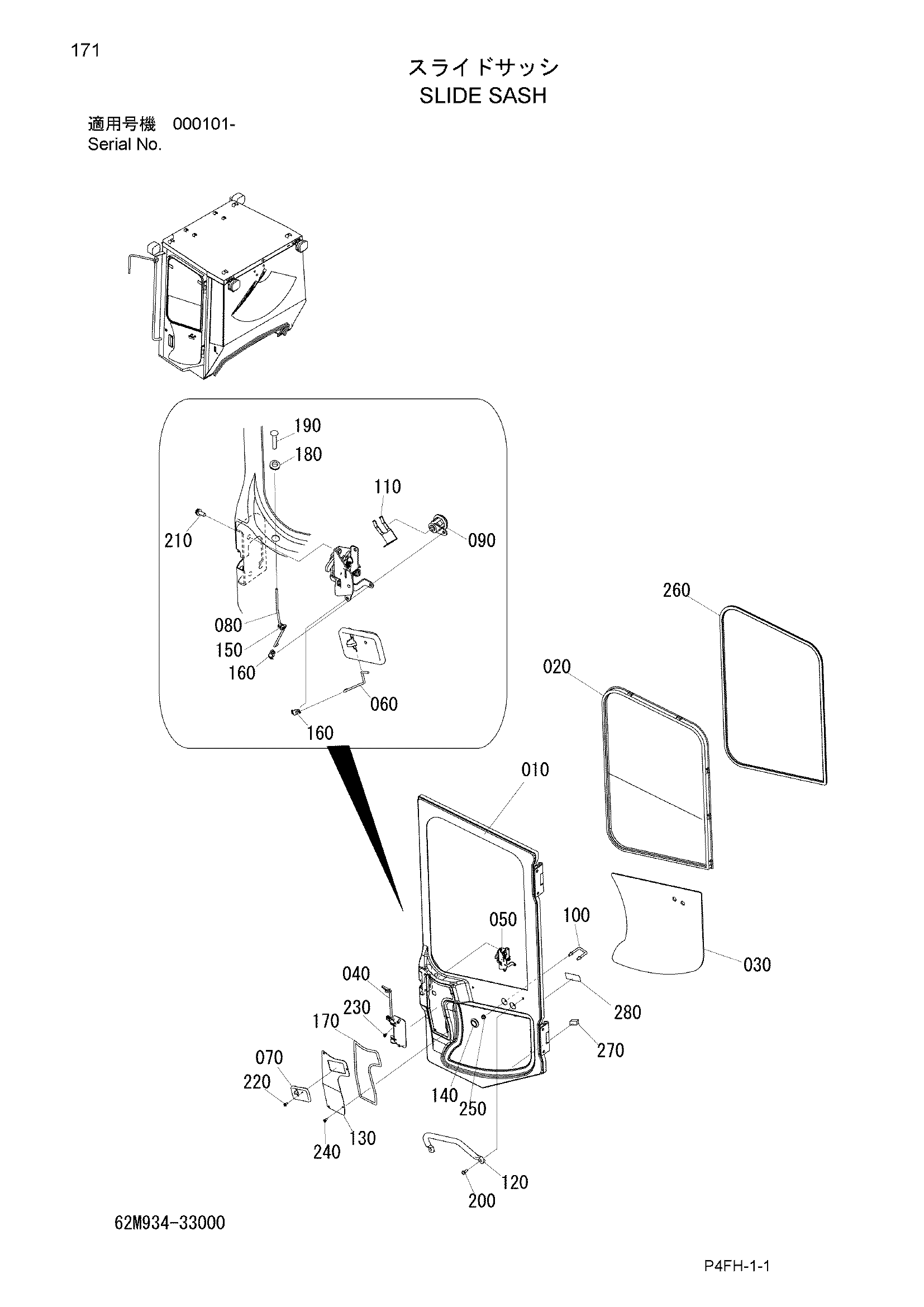

Заводская схема «Скольжение сасх» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 020 | 62J939-21000 | Скольжение сасх в сборе (правый) | 1 |
| 030 | 62J934-13130 | Стекло (правый) | 1 |
| 040 | 62J934-13140 | Рукоятка в сборе (правый) | 1 |
| 050 | 310933-22430 | Блокировка, дверь | 1 |
| 060 | 62J934-13150 | Шток (правый) | 1 |
| 070 | 302935-12140 | Рукоятка | 1 |
| 080 | 62J934-13160 | Кйлидер (правый) | 1 |
| 090 | 310933-22190 | Замок | 1 |
| 100 | 62J934-12170 | Болт | 1 |
| 110 | 310933-22310 | Зажим | 1 |
| 120 | 62J934-13170 | Рукоятка | 1 |
| 130 | 62J934-13180 | Крышка (правый) | 1 |
| 140 | 62J934-12210 | Уплотнительная втулка | 2 |
| 150 | 62J934-12220 | Держатель | 1 |
| 160 | 302935-12190 | Держатель | 2 |
| 170 | 62J934-12230 | Уплотнение | 1 |
| 180 | 62J934-12240 | Уплотнительная втулка | 1 |
| 190 | 310933-22240 | Ручка | 1 |
| 200 | 62J934-12250 | Винт | 2 |
| 210 | 310933-21130 | Винт | 3 |
| 220 | 302935-11270 | Винт | 1 |
| 230 | 62J934-12260 | Винт | 2 |
| 240 | 302935-12250 | Винт | 4 |
| 250 | 62J934-12270 | Гайка | 2 |
| 260 | 62J934-12280 | Резиновая прокладка | 1 |
| 270 | 62J934-12290 | Резиновая прокладка | 5 |
| 280 | HL4352976 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
