Рычаг в сборе — HITACHI ZW90

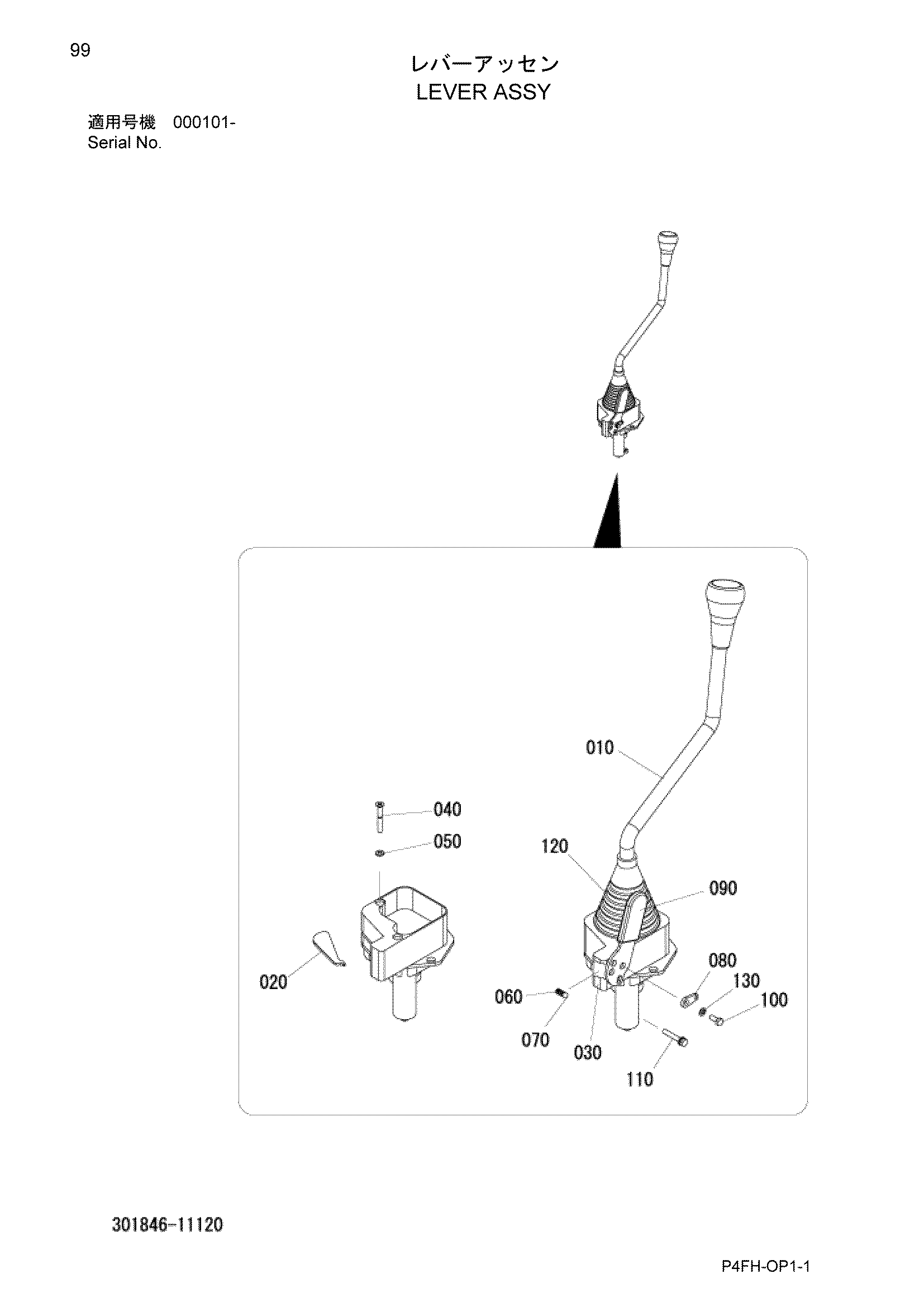

Заводская схема «Рычаг в сборе» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 301846-11120 | Рычаг в сборе | 1 | |
| 020 | 323846-11230 | Замок | 1 |
| 030 | 323846-11270 | Блокировка держатель | 1 |
| 040 | 101102-05035 | Винт | 2 |
| 050 | 108202-05010 | Шайба | 2 |
| 060 | 323846-11260 | Пружина | 1 |
| 070 | 323846-11250 | Стальной шарик | 1 |
| 080 | 323846-11290 | Кронштейн | 1 |
| 090 | 323846-11240 | Рычаг блокировка | 1 |
| 100 | 100112-05012 | Болт | 1 |
| 110 | 301846-11220 | Болт | 2 |
| 120 | 323846-11280 | Защитный чехол | 1 |
| 130 | 108002-05013 | W/S | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
