Боковой скольжение поворотный плуг трубопроводы для быстрый быстросъёмное устройство (мекханикал тип) — HITACHI ZW90

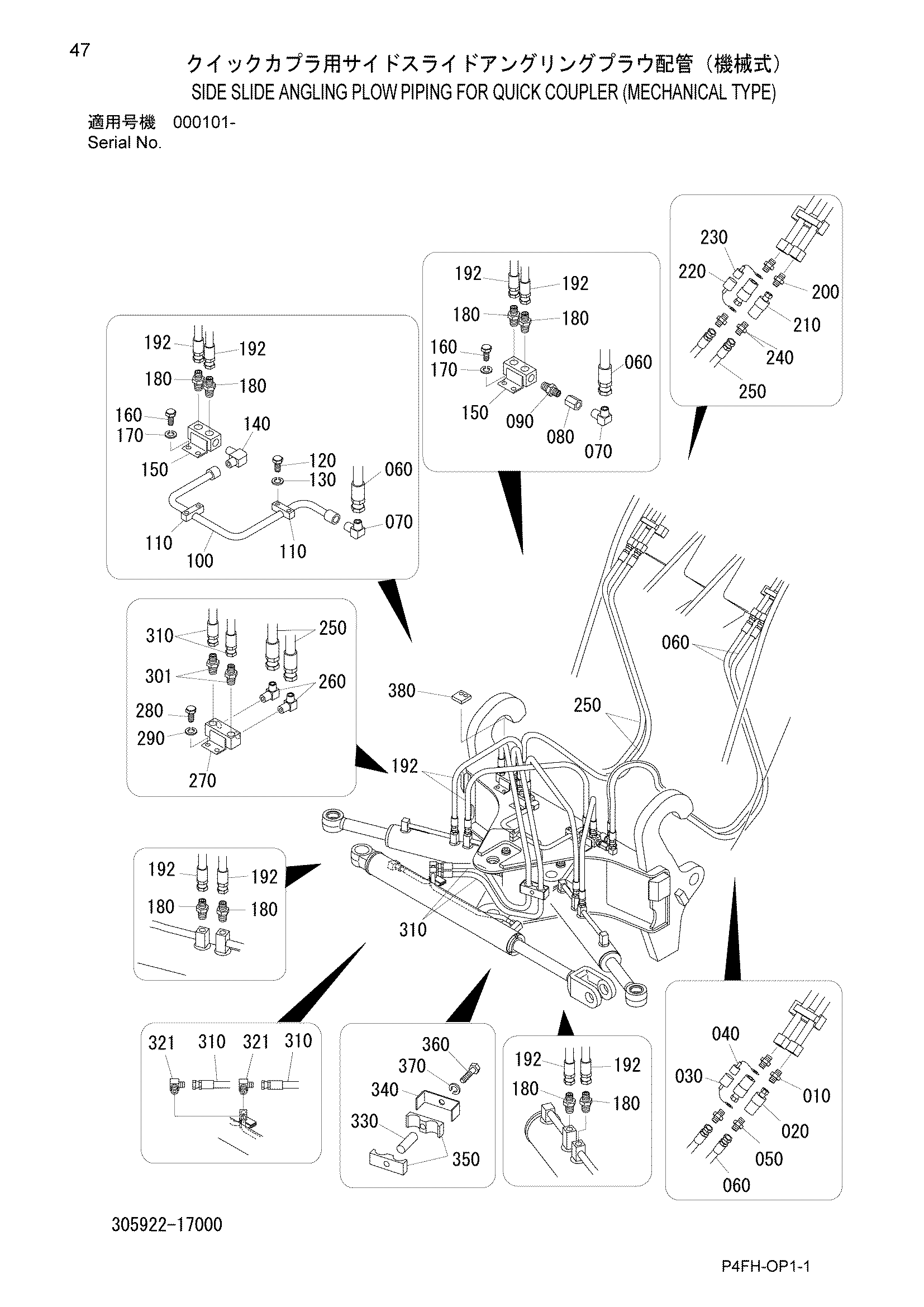

Заводская схема «Боковой скольжение поворотный плуг трубопроводы для быстрый быстросъёмное устройство (мекханикал тип)» для HITACHI ZW90. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	123207-03000	Разъём	2
020	312918-16120	Муфта в сборе	2
030	322971-16160	Колпачок	2
040	322971-16170	Пробка	2
050	123301-03030	Разъём	2
060	125242-09185	Шланг	2
070	123304-03030	Угловой штуцер	2
080	123205-03000	Разъём	1
090	123207-03000	Разъём	1
100	305921-16110	Трубка	1
110	331821-11170	Хомут	2
120	100112-08035	Болт	4
130	108002-08020	W/S	4
140	123122-15035	Угловой штуцер	1
150	322921-16110	Тройник	2
160	100112-10016	Болт	4
170	108002-10025	W/S	4
180	123301-03030	Разъём	8
192	125242-09080	Шланг	4
200	123207-03000	Разъём	2
210	312918-16120	Муфта в сборе	2
220	322971-16160	Колпачок	2
230	322971-16170	Пробка	2
240	123301-03030	Разъём	2
250	125242-09185	Шланг	2
260	123304-03030	Угловой штуцер	2
270	305922-16110	Тройник	1
280	100112-10016	Болт	2
290	108002-10025	W/S	2
301	123301-03030	Разъём	2
310	125242-09170	Шланг	2
321	123304-03030	Угловой штуцер	2
330	336821-11240	Трубка	1
340	337781-11270	Хомут	1
350	337781-11240	Резиновая прокладка	2
360	100112-10055	Болт	1
370	108002-10025	W/S	1
380	305922-17110	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW90 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
