Проводка (задний) — HITACHI ZW80

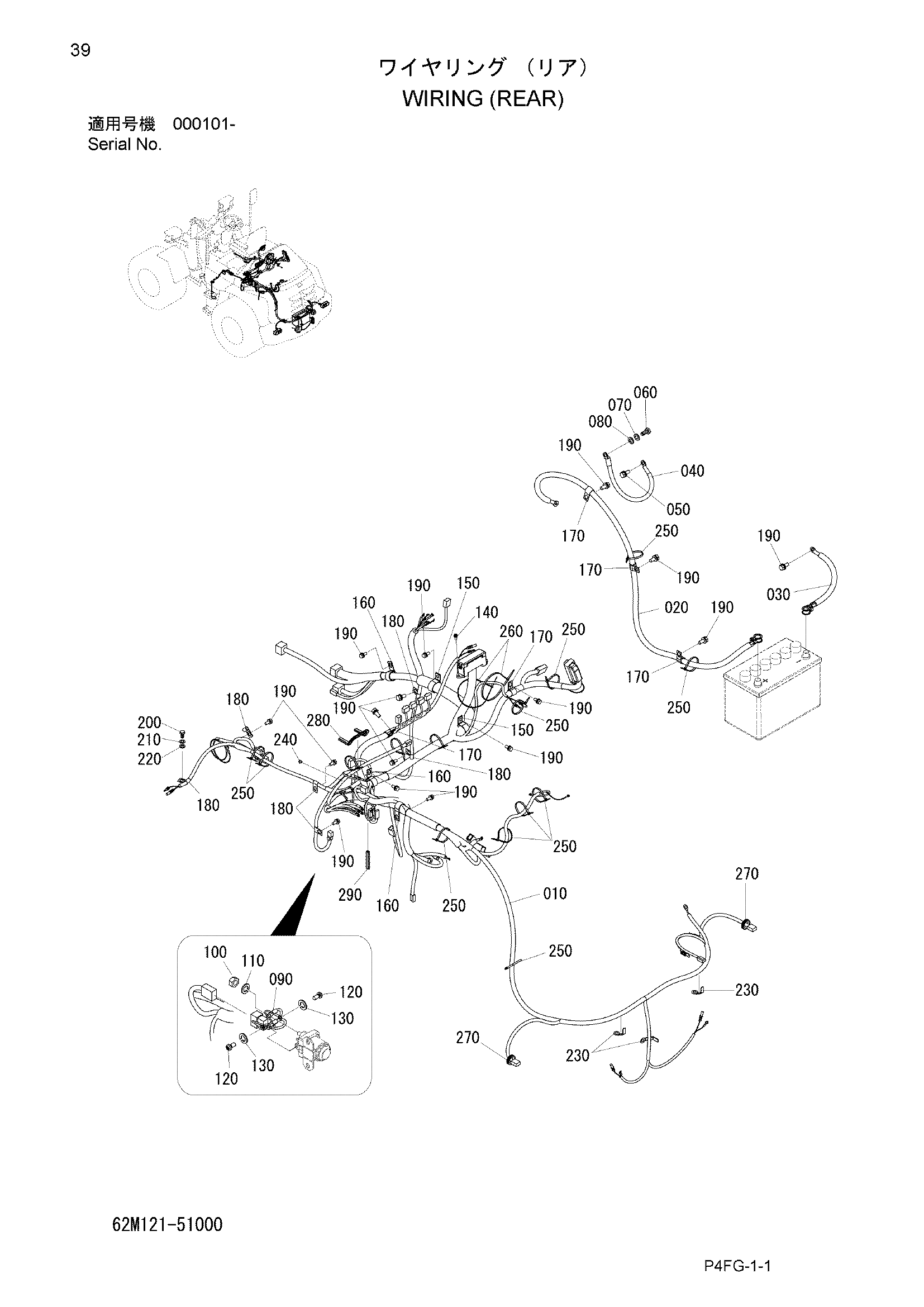

Заводская схема «Проводка (задний)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M121-51110 | Жгут проводов(задний) | 1 |
| 020 | 62M121-51120 | Трос, аккумулятор | 1 |
| 030 | 62M121-51130 | Трос, масса | 1 |
| 040 | 62M121-51140 | Трос, масса | 1 |
| 050 | 102212-10025 | Болт, с шайбой | 2 |
| 060 | 100412-12020 | Болт | 1 |
| 070 | 108002-12030 | W/S | 1 |
| 080 | 108202-12025 | Шайба | 1 |
| 090 | 305121-51160 | Жгут проводов(реле) | 1 |
| 100 | 103312-06050 | Гайка | 2 |
| 110 | 108002-06015 | W/S | 2 |
| 120 | 101002-04008 | Винт | 2 |
| 130 | 108002-04010 | W/S | 2 |
| 140 | 346933-18170 | Винт | 2 |
| 150 | 332011-00150 | Хомут | 2 |
| 160 | 346271-11130 | Хомут | 3 |
| 170 | 360111-51290 | Хомут | 5 |
| 180 | 346421-11150 | Хомут | 7 |
| 190 | 102212-10025 | Болт, с шайбой | 16 |
| 200 | 100112-10020 | Болт | 1 |
| 210 | 108002-10025 | W/S | 1 |
| 220 | 108202-10020 | Шайба | 1 |
| 230 | 336121-51170 | Хомут | 3 |
| 240 | 322061-21140 | Хомут | 1 |
| 250 | 130410-05000 | Хомут, трос | 17 |
| 260 | 130410-10000 | Хомут, трос | 4 |
| 270 | 156100-25300 | Уплотнительная втулка | 2 |
| 280 | 146121-11007 | Уплотнение, резиновый | 1 |
| 290 | 146121-11021 | Уплотнение, резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
