Тормоз трубопроводы — HITACHI ZW80

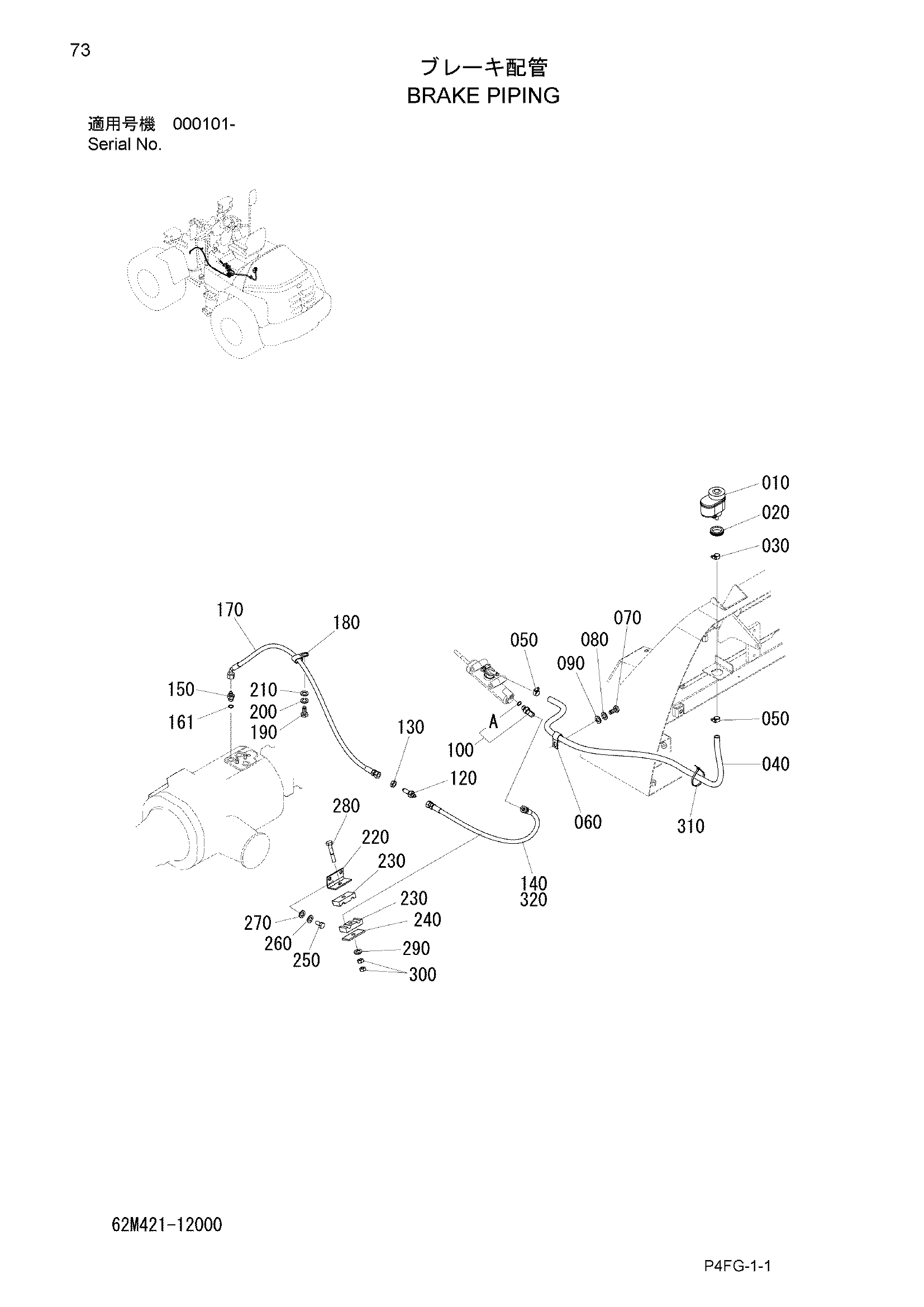

Заводская схема «Тормоз трубопроводы» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301426-12110 | Тормоз гидробак в сборе | 1 |
| 020 | 156100-30300 | Уплотнительная втулка | 1 |
| 030 | 130310-02800 | Хомут, шланг | 1 |
| 040 | 305421-00170 | Шланг | 1 |
| 050 | 130310-01600 | Хомут, шланг | 2 |
| 060 | 360111-51290 | Хомут | 1 |
| 070 | 100112-10020 | Болт | 1 |
| 080 | 108002-10025 | W/S | 1 |
| 090 | 108202-10020 | Шайба | 1 |
| 100 | HLA852322 | Угловой штуцер | 1 |
| 100A | 120011-01100 | Уплотнительное кольцо | 1 |
| 120 | HL4248117 | Адаптер | 1 |
| 130 | 62M421-12130 | Гайка | 1 |
| 140 | 126240-06080 | Шланг | 1 |
| 150 | 62M421-12110 | Разъём | 1 |
| 161 | HL4506412 | Уплотнительное кольцо | 1 |
| 170 | 62M421-12140 | Шланг | 1 |
| 180 | 360041-21260 | Хомут | 1 |
| 190 | 100112-10020 | Болт | 1 |
| 200 | 108002-10025 | W/S | 1 |
| 210 | 108202-10020 | Шайба | 1 |
| 220 | 62M421-12150 | Пластина | 1 |
| 230 | 322821-12130 | Резиновая прокладка | 2 |
| 240 | 62M421-12160 | Пластина | 1 |
| 250 | 100112-10020 | Болт | 2 |
| 260 | 108002-10025 | W/S | 2 |
| 270 | 108202-10020 | Шайба | 2 |
| 280 | 100112-10060 | Болт | 1 |
| 290 | 108202-10020 | Шайба | 1 |
| 300 | 103312-10080 | Гайка | 2 |
| 310 | 130410-05000 | Хомут, трос | 1 |
| 320 | 132110-09050 | Трубка, коил | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
