Подъём рукоять — HITACHI ZW80

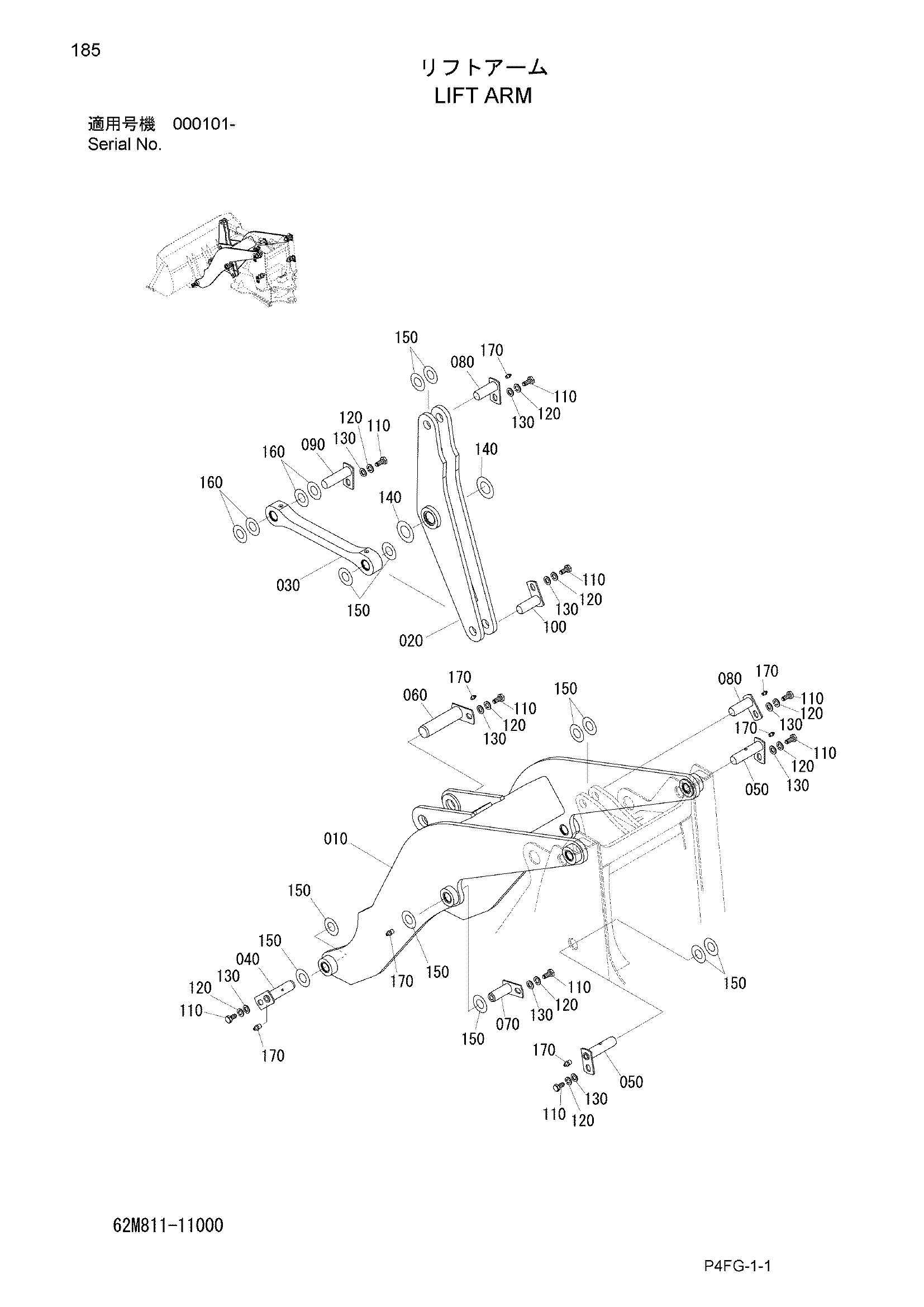

Заводская схема «Подъём рукоять» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 305811-11101 | Подъём рукоять в сборе | 1 |
| 020 | 305811-11201 | Беллкранк в сборе | 1 |
| 030 | 305811-11301 | Тяга в сборе | 1 |
| 040 | 337811-11210 | Палец | 2 |
| 050 | 62M811-11410 | Палец | 4 |
| 060 | 337811-11220 | Палец | 1 |
| 070 | 337811-11240 | Палец | 2 |
| 080 | 305811-11450 | Палец | 2 |
| 090 | 339811-71130 | Палец | 1 |
| 100 | 305811-11460 | Палец | 1 |
| 110 | 100112-12020 | Болт | 13 |
| 120 | 108002-12030 | W/S | 13 |
| 130 | 311811-11270 | Шайба | 13 |
| 140 | 337811-11230 | Регулировочная шайба 1.0mm | 2 |
| 150 | 341541-11110 | Регулировочная шайба 1.0mm | 12 |
| 160 | 332811-11240 | Регулировочная шайба 2.3mm | 4 |
| 170 | 110001-01000 | Штуцер смазка | 11 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
