Трубопроводы рулевого управления — HITACHI ZW80

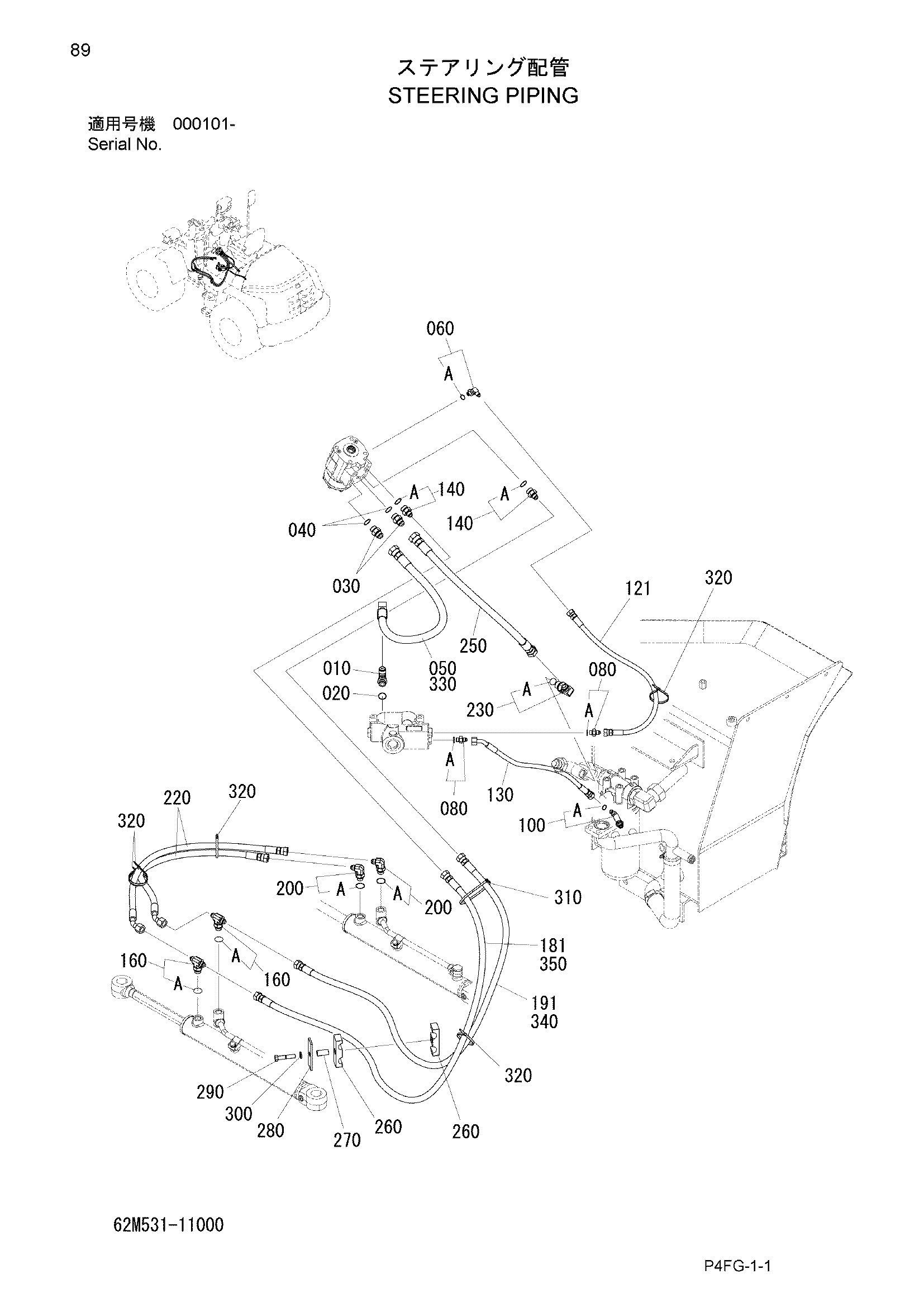

Заводская схема «Трубопроводы рулевого управления» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 337822-11110 | Угловой штуцер | 1 |
| 020 | 120112-90800 | Уплотнительное кольцо | 1 |
| 030 | 62M531-11110 | Адаптер | 2 |
| 040 | 120112-90800 | Уплотнительное кольцо | 2 |
| 050 | 62M531-11120 | Шланг | 1 |
| 060 | HL4278239 | Угловой штуцер | 1 |
| 060A | 120112-90400 | Уплотнительное кольцо | 1 |
| 080 | HL4241381 | Адаптер | 2 |
| 080A | 120112-90400 | Уплотнительное кольцо | 2 |
| 100 | HL4279119 | Угловой штуцер | 1 |
| 100A | 120011-01100 | Уплотнительное кольцо | 1 |
| 121 | 126240-06055 | Шланг | 1 |
| 130 | 62M531-11140 | Шланг | 1 |
| 140 | HL4209765 | Адаптер | 2 |
| 140A | 120112-90800 | Уплотнительное кольцо | 2 |
| 160 | HLA852533 | Тройник | 2 |
| 160A | 120011-01400 | Уплотнительное кольцо | 2 |
| 181 | 126240-09150 | Шланг | 1 |
| 191 | 126240-09140 | Шланг | 1 |
| 200 | HLA852333 | Угловой штуцер | 2 |
| 200A | 120011-01400 | Уплотнительное кольцо | 2 |
| 220 | 62M531-11130 | Шланг | 2 |
| 230 | HLA852344 | Угловой штуцер | 1 |
| 230A | 120011-01800 | Уплотнительное кольцо | 1 |
| 250 | 126260-12055 | Шланг | 1 |
| 260 | 336821-11180 | Резиновая прокладка | 2 |
| 270 | 337821-11180 | Трубка | 1 |
| 280 | 336821-11210 | Пластина | 1 |
| 290 | 100112-10050 | Болт | 1 |
| 300 | 108002-10025 | W/S | 1 |
| 310 | 130410-10000 | Хомут, трос | 1 |
| 320 | 130410-05000 | Хомут, трос | 6 |
| 330 | 132110-15048 | Трубка, коил | 1 |
| 340 | 132110-15140 | Трубка, коил | 1 |
| 350 | 132110-15130 | Коил, трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
