Подъём гидроцилиндр в сборе — HITACHI ZW80

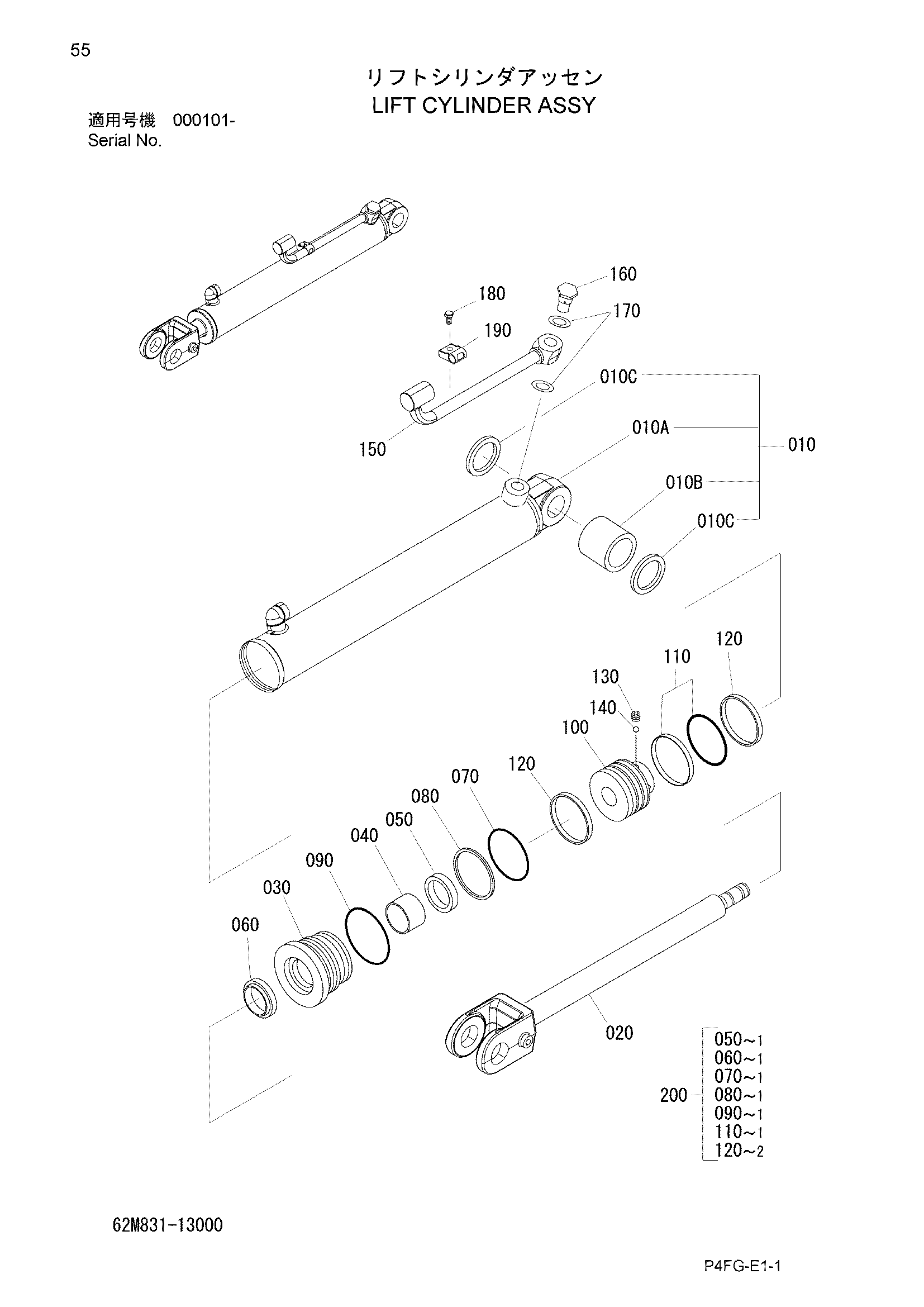

Заводская схема «Подъём гидроцилиндр в сборе» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 62M831-13000 | Подъём гидроцилиндр в сборе | 1 | |
| 010 | 62M831-13110 | Гидроцилиндр трубка в сборе | 1 |
| 010B | 305831-11130 | Втулка | 1 |
| 010C | 308831-11220 | Уплотнение, пыль | 2 |
| 020 | 308831-13130 | Поршень шток | 1 |
| 030 | 62M831-13170 | Гидроцилиндр головка | 1 |
| 040 | 308831-13150 | Втулка | 1 |
| 050 | 311831-11210 | U кольцо | 1 |
| 060 | 373541-21170 | Кольцо, стеклоочиститель | 1 |
| 070 | 120012-08000 | Уплотнительное кольцо | 1 |
| 080 | 308831-13160 | Задний UP кольцо | 1 |
| 090 | 120012-08500 | Уплотнительное кольцо | 1 |
| 100 | 308831-13170 | Поршень | 1 |
| 110 | 373541-21220 | Уплотнение кольцо в сборе | 1 |
| 120 | 308831-13180 | Скольжение кольцо | 2 |
| 130 | 337831-11330 | Комплект винт | 1 |
| 140 | 360541-21330 | Шарик, стальной | 1 |
| 150 | 62M831-13410 | Трубка | 1 |
| 160 | 62M831-13420 | Пробка | 1 |
| 170 | 62M831-13430 | Уплотнительное кольцо | 2 |
| 180 | 308831-22220 | Упсет болт | 1 |
| 190 | 62M831-13450 | Трубка держатель | 1 |
| 200 | 308831-99120 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
