Прямая лопата управление(4-золотник) (2/2) — HITACHI ZW80

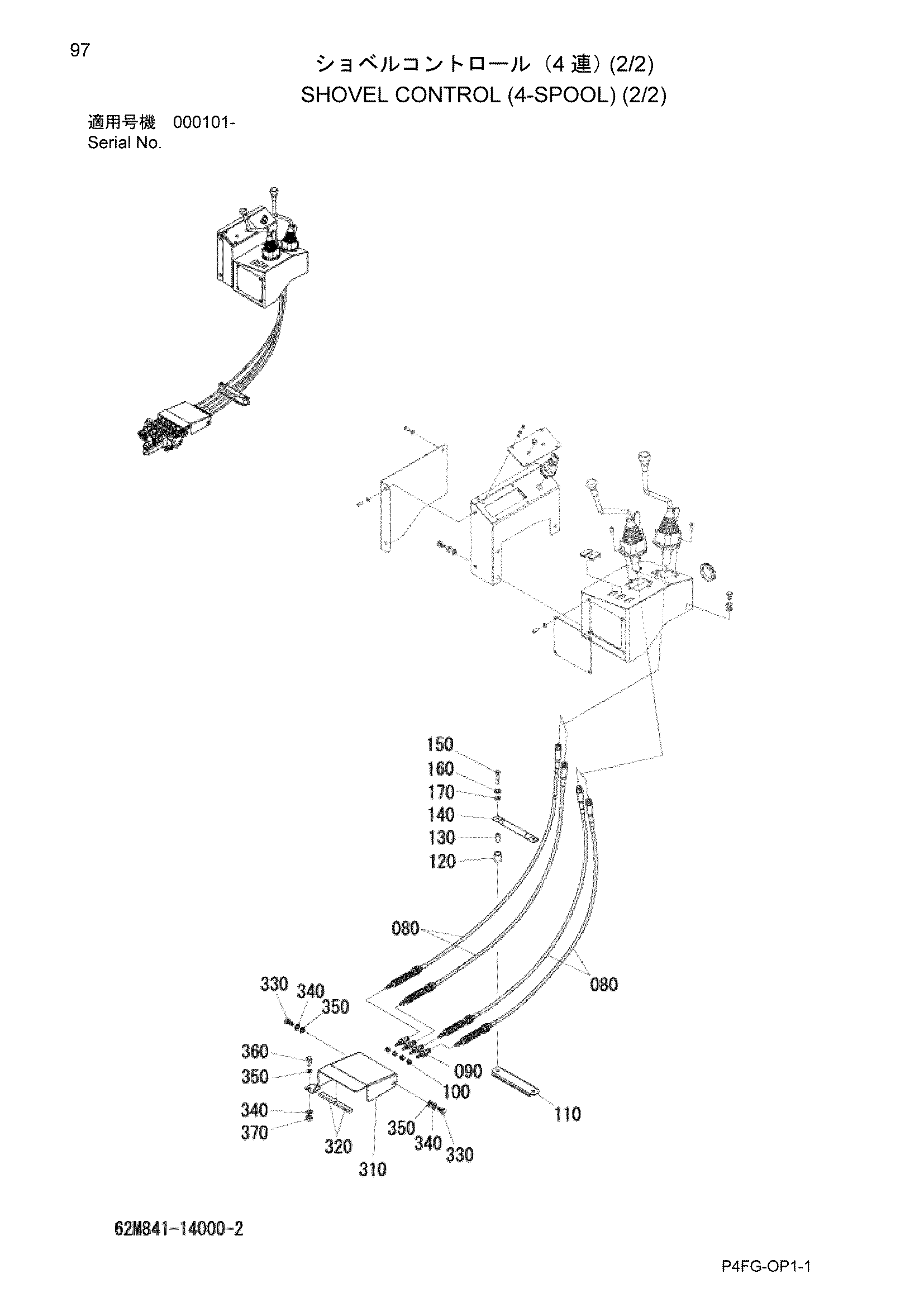

Заводская схема «Прямая лопата управление(4-золотник) (2/2)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 080 | 302841-11120 | Трос | 4 |
| 090 | 360841-11160 | Концевой, шток | 4 |
| 100 | 103312-08065 | Гайка | 4 |
| 110 | 62M841-11110 | Пластина | 1 |
| 120 | 341841-12220 | Втулка | 2 |
| 130 | 341841-12230 | Втулка | 2 |
| 140 | 62M841-11120 | Трубка | 1 |
| 150 | 100112-08050 | Болт | 2 |
| 160 | 108002-08020 | W/S | 2 |
| 170 | 108202-08016 | Шайба | 2 |
| 310 | 62M841-11130 | Крышка | 1 |
| 320 | 302621-15170 | Уплотнение, резиновый | 2 |
| 330 | 100112-10020 | Болт | 2 |
| 340 | 108002-10025 | W/S | 3 |
| 350 | 108202-10020 | Шайба | 3 |
| 360 | 100112-10025 | Болт | 1 |
| 370 | 103312-10080 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
