Отопитель (1) — HITACHI ZW80

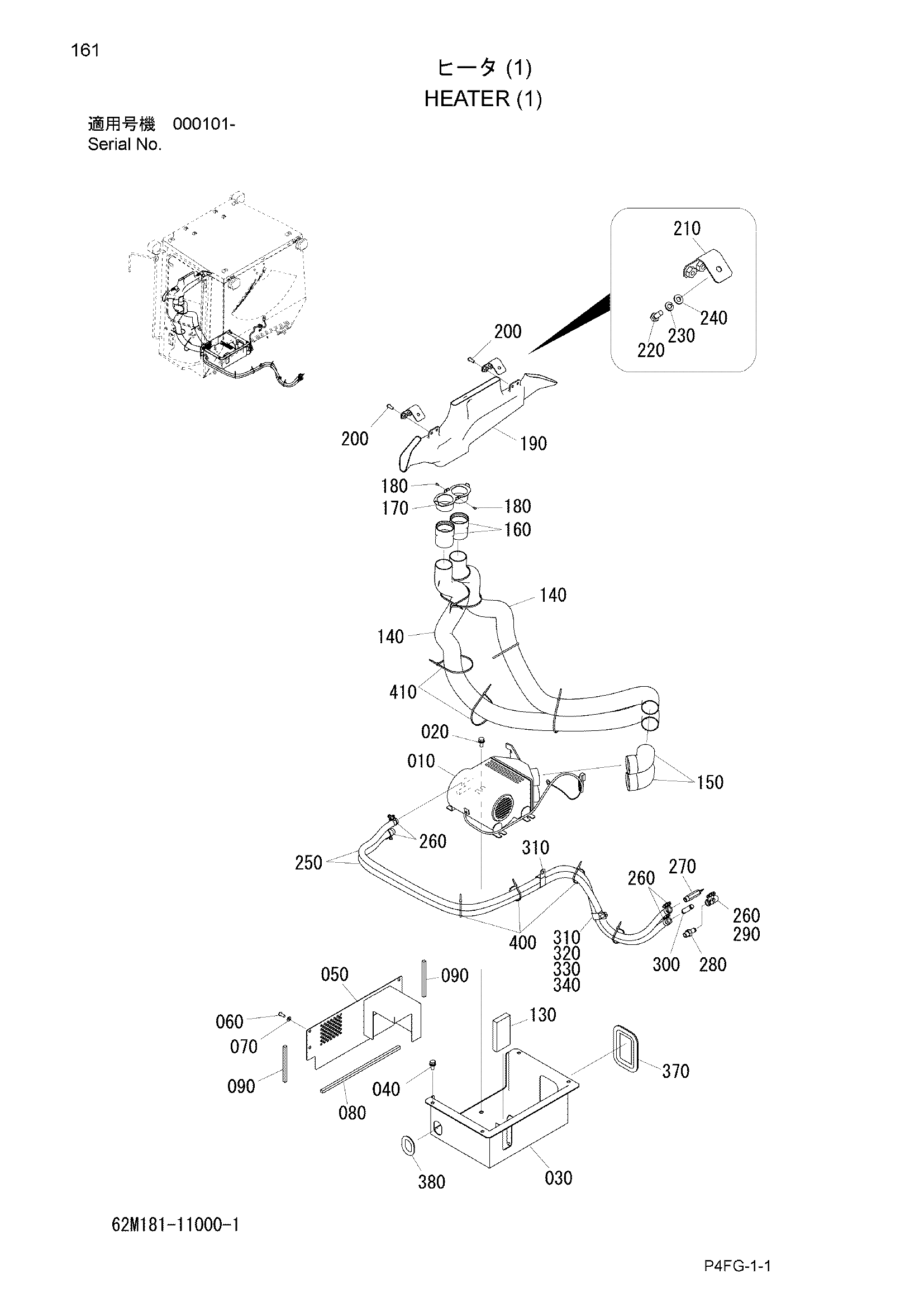

Заводская схема «Отопитель (1)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 322181-11111 | Отопитель | 1 |
| 020 | 102212-10025 | Болт, с шайбой | 4 |
| 030 | 62M181-11110 | Опора, отопитель | 1 |
| 040 | 102212-10025 | Болт, с шайбой | 4 |
| 050 | 62M181-11120 | Крышка, отопитель | 1 |
| 060 | 62J511-12140 | Болт | 4 |
| 070 | 344113-11130 | Шайба | 4 |
| 080 | 62M181-11130 | Уплотнение, резиновый | 1 |
| 090 | 62M181-11140 | Уплотнение, резиновый | 2 |
| 130 | 62J181-11150 | Фильтр | 1 |
| 140 | 62M181-11150 | Шланг, дефростер | 2 |
| 150 | 344181-11120 | Разъём | 2 |
| 160 | 342181-11210 | Разъём | 2 |
| 170 | 62J181-11130 | Воздуховод | 1 |
| 180 | 323116-11320 | Винт, таппинг | 2 |
| 190 | HL6023962 | Воздуховод, воздушный | 1 |
| 200 | 62J511-12140 | Болт | 4 |
| 210 | 62J181-11160 | Кронштейн | 2 |
| 220 | 100112-08020 | Болт | 2 |
| 230 | 108002-08020 | W/S | 2 |
| 240 | 108202-08016 | Шайба | 2 |
| 250 | 131250-13170 | Шланг, водяной | 2 |
| 260 | 130110-02200 | Хомут, шланг | 6 |
| 270 | 331181-11150 | Кокк, клапан | 1 |
| 280 | 226181-11140 | Соединение вартер | 1 |
| 290 | 331181-11130 | Угловой штуцер | 1 |
| 300 | 331181-11210 | Соединение | 1 |
| 310 | 346171-21160 | Хомут | 2 |
| 320 | 100212-10020 | Болт | 1 |
| 330 | 108002-10025 | W/S | 1 |
| 340 | 108202-10020 | Шайба | 1 |
| 370 | 146131-12043 | Уплотнение, резиновый | 1 |
| 380 | 146121-11016 | Уплотнение, резиновый | 1 |
| 400 | 130410-05000 | Хомут, трос | 5 |
| 410 | 130410-10000 | Хомут, трос | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
