Топливные трубопроводы — HITACHI ZW80

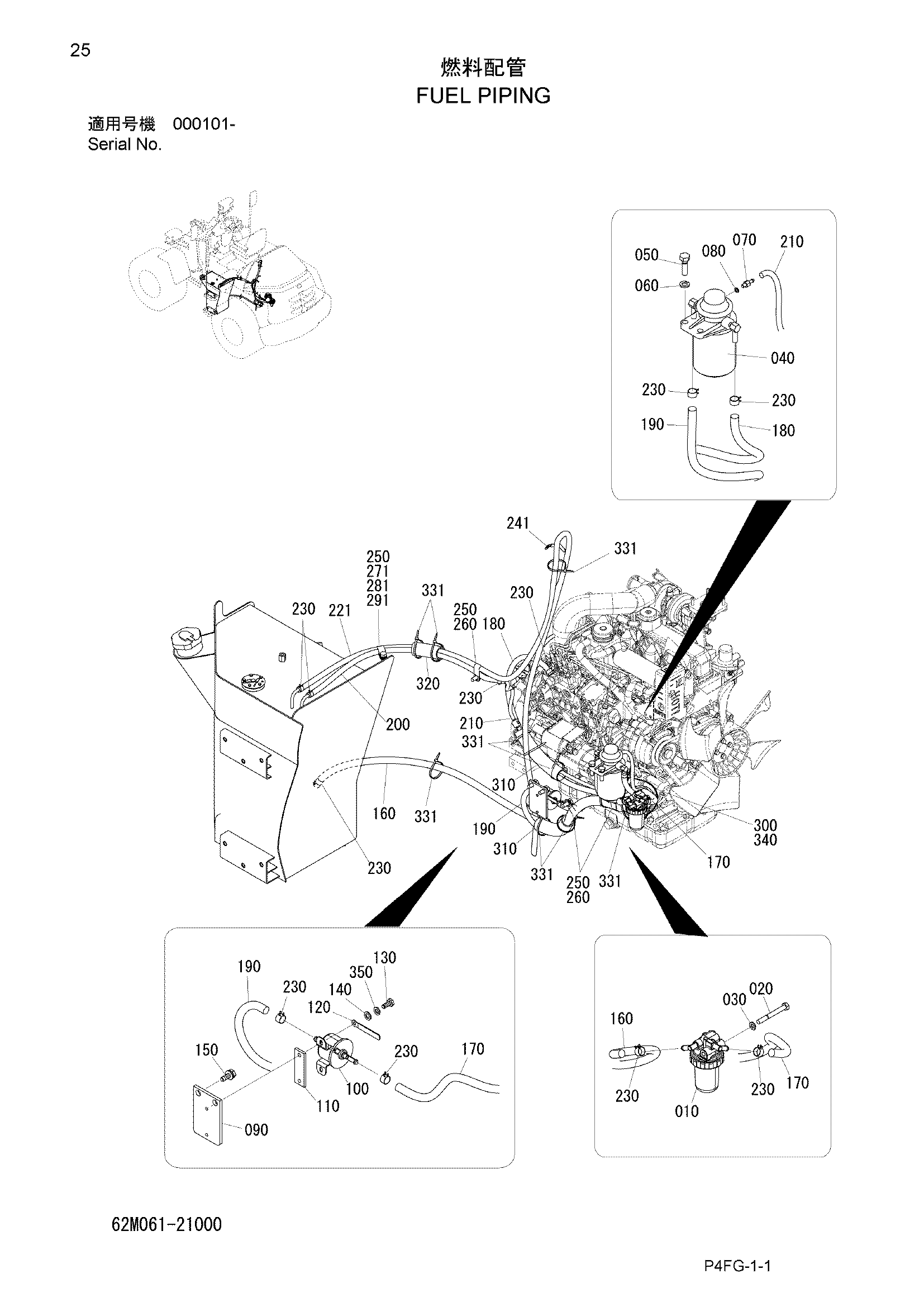

Заводская схема «Топливные трубопроводы» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 301061-21110 | Сепаратор, водяной | 1 |
| 020 | 100112-08070 | Болт | 1 |
| 030 | 108002-08020 | W/S | 1 |
| 040 | 305061-21120 | Фильтр, топливный | 1 |
| 050 | 100112-10035 | Болт | 2 |
| 060 | 108002-10025 | W/S | 2 |
| 070 | 305061-21180 | Разъём | 1 |
| 080 | 305061-21190 | Манжета | 1 |
| 090 | 62M061-21110 | Пластина | 1 |
| 100 | 301066-21120 | Насос, топливный | 1 |
| 110 | 301061-21140 | Резиновая прокладка | 1 |
| 120 | 314121-51170 | Хомут | 1 |
| 130 | 100112-06020 | Болт | 2 |
| 140 | 108202-06016 | Шайба | 2 |
| 150 | 102212-10025 | Болт, с шайбой | 2 |
| 160 | 62M061-21120 | Шланг, топливный | 1 |
| 170 | 62M061-21130 | Шланг, топливный | 1 |
| 180 | 62M061-21140 | Шланг, топливный | 1 |
| 190 | 301066-21150 | Шланг, топливный | 1 |
| 200 | 301066-21160 | Шланг, топливный | 1 |
| 210 | 62M061-21150 | Шланг | 1 |
| 221 | 62M061-21170 | Шланг, топливный | 1 |
| 230 | 301062-21140 | Хомут | 11 |
| 241 | 336121-51170 | Хомут | 1 |
| 250 | 360041-21260 | Хомут | 4 |
| 260 | 102212-10025 | Болт, с шайбой | 3 |
| 271 | 100112-10020 | Болт | 1 |
| 281 | 108002-10025 | W/S | 1 |
| 291 | 108202-10020 | Шайба | 1 |
| 300 | 121120-50200 | Шланг, винйл | 1 |
| 310 | 121120-32200 | Шланг, винйл | 2 |
| 320 | 121120-32100 | Шланг, винйл | 1 |
| 331 | 130410-05000 | Хомут, трос | 11 |
| 340 | 130410-10000 | Хомут, трос | 2 |
| 350 | 108002-06015 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
