Опора радиатора — HITACHI ZW80

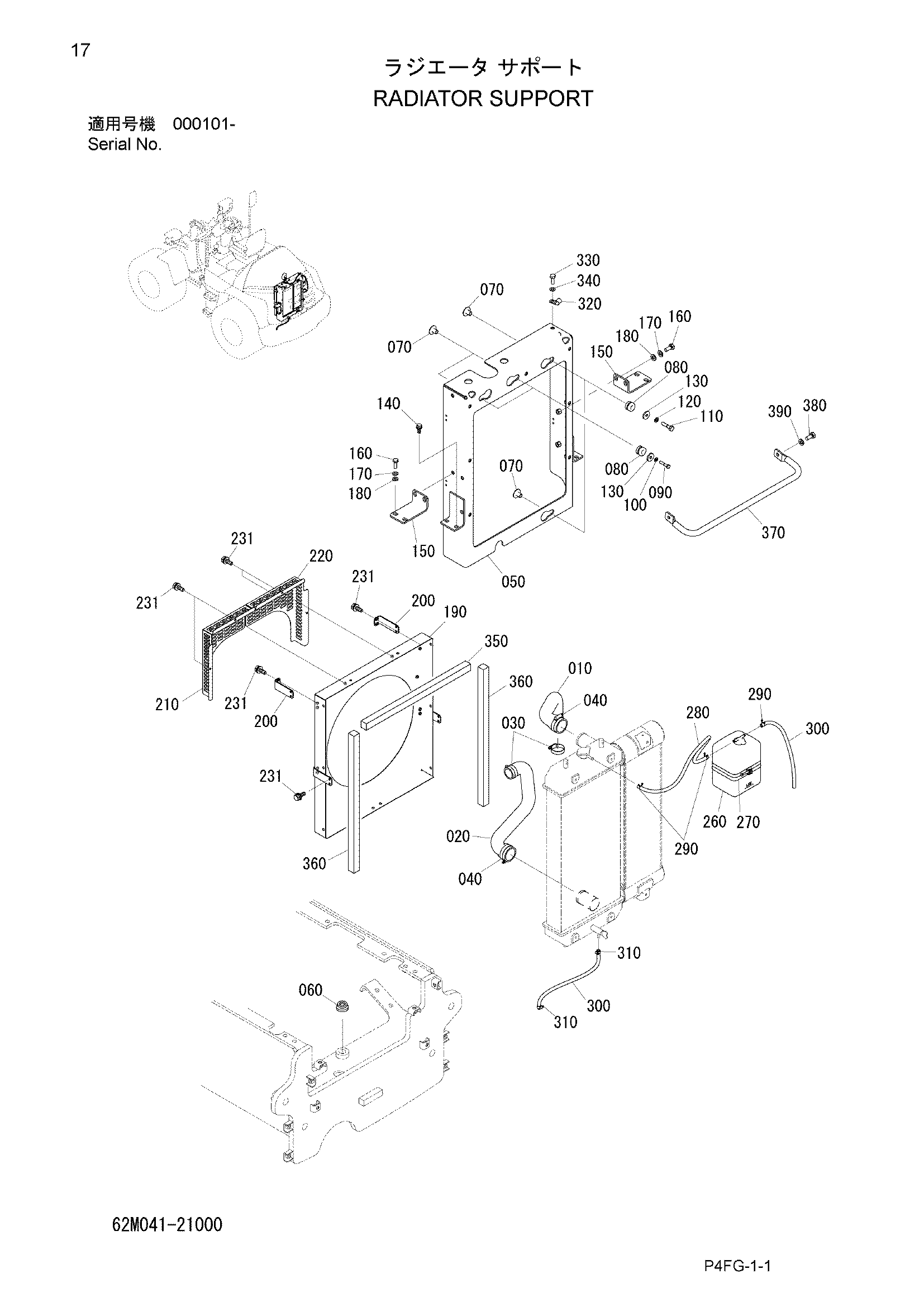

Заводская схема «Опора радиатора» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M041-21110 | Шланг, верхний | 1 |
| 020 | 62M041-21120 | Шланг, нижний | 1 |
| 030 | 130310-04800 | Хомут, шланг | 2 |
| 040 | 130310-06000 | Хомут, шланг | 2 |
| 050 | 62M041-21130 | Рама радиатор | 1 |
| 060 | 263G2-12241 | Резиновая прокладка | 2 |
| 070 | 263G2-12272 | Трубка | 4 |
| 080 | 263G2-12251 | Резиновая прокладка | 4 |
| 090 | 100112-08040 | Болт | 2 |
| 100 | 108002-08020 | W/S | 2 |
| 110 | 100112-10045 | Болт | 2 |
| 120 | 108002-10025 | W/S | 2 |
| 130 | 26386-13281 | Шайба | 4 |
| 140 | 102312-12035 | Болт, с шайбой | 4 |
| 150 | 62M041-21140 | Пластина | 2 |
| 160 | 100112-10030 | Болт | 8 |
| 170 | 108002-10025 | W/S | 8 |
| 180 | 108202-10020 | Шайба | 8 |
| 190 | 62M041-21150 | Кожух | 1 |
| 200 | 62M041-21160 | Пластина | 4 |
| 210 | 62M041-21170 | Защитный кожух | 1 |
| 220 | 62M041-21180 | Защитный кожух | 1 |
| 231 | HLJ020614 | Болт с шайбой | 20 |
| 260 | 841041-21160 | Бак, водяной | 1 |
| 270 | 130210-15000 | Хомут, шланг | 1 |
| 280 | 62M041-21190 | Шланг | 1 |
| 290 | 360041-21280 | Хомут | 3 |
| 300 | 62M041-21210 | Шланг | 2 |
| 310 | 130310-01300 | Хомут, шланг | 2 |
| 320 | 345461-11160 | Хомут | 1 |
| 330 | 100112-10020 | Болт | 1 |
| 340 | 108002-10025 | W/S | 1 |
| 350 | 146131-12057 | Резиновая прокладка | 1 |
| 360 | 146131-12063 | Резиновая прокладка | 2 |
| 370 | 62M041-21220 | Трубка | 1 |
| 380 | 100112-10030 | Болт | 2 |
| 390 | 108002-10025 | W/S | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
