Поворотный плуг детали для быстрый быстросъёмное устройство (1/2) — HITACHI ZW80

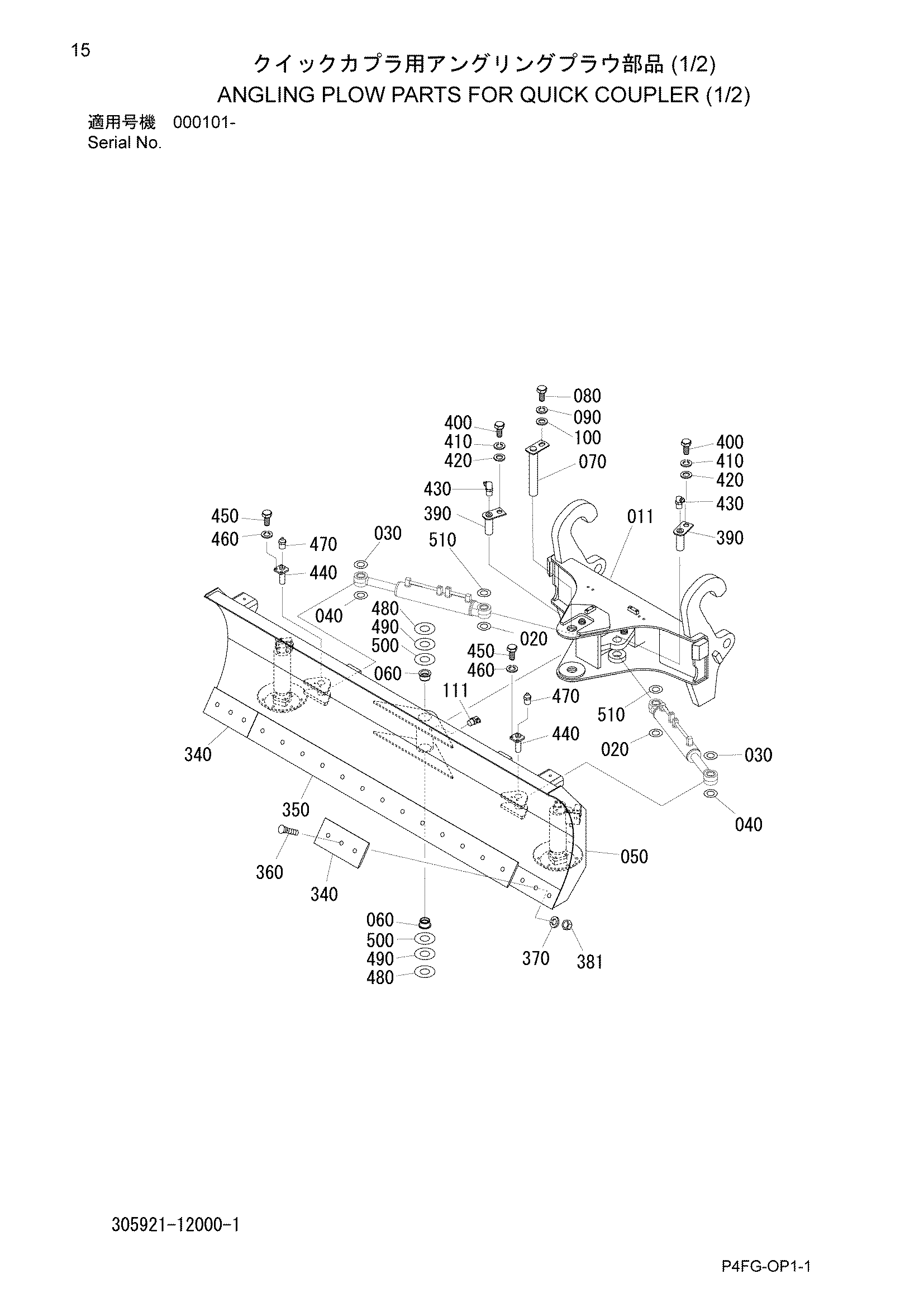

Заводская схема «Поворотный плуг детали для быстрый быстросъёмное устройство (1/2)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 011 | 305921-12111 | Рама | 1 |
| 020 | 334811-11340 | Регулировочная шайба 1.0mm | 2 |
| 030 | 321811-11310 | Регулировочная шайба 2.3mm | 2 |
| 040 | 321811-11320 | Регулировочная шайба 1.0mm | 2 |
| 050 | 337921-11120 | Плуг | 1 |
| 060 | 332921-11140 | Втулка | 2 |
| 070 | 337921-11130 | Палец | 1 |
| 080 | 100112-12020 | Болт | 1 |
| 090 | 108002-12030 | W/S | 1 |
| 100 | 311811-11270 | Шайба | 1 |
| 111 | 110003-01000 | Штуцер смазка | 1 |
| 340 | 610811-21130 | BIT концевой | 2 |
| 350 | 613811-21120 | Кромка, режущий | 1 |
| 360 | 610811-21180 | Болт | 19 |
| 370 | 108002-12030 | W/S | 19 |
| 381 | 103412-12100 | Гайка | 19 |
| 390 | 332921-11260 | Палец | 2 |
| 400 | 100112-12020 | Болт | 2 |
| 410 | 108002-12030 | W/S | 2 |
| 420 | 311811-11270 | Шайба | 2 |
| 430 | 110002-01000 | Штуцер смазка | 2 |
| 440 | 352541-11120 | Палец | 2 |
| 450 | 100112-10025 | Болт | 4 |
| 460 | 108002-10025 | W/S | 4 |
| 470 | 110001-01000 | Штуцер смазка | 2 |
| 480 | 341611-15130 | Регулировочная шайба 2.0mm | 1 |
| 490 | 341611-15140 | Регулировочная шайба 1.0mm | 1 |
| 500 | 550901-12130 | Регулировочная шайба 0.5mm | 2 |
| 510 | 334811-11330 | Регулировочная шайба 2.3mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
