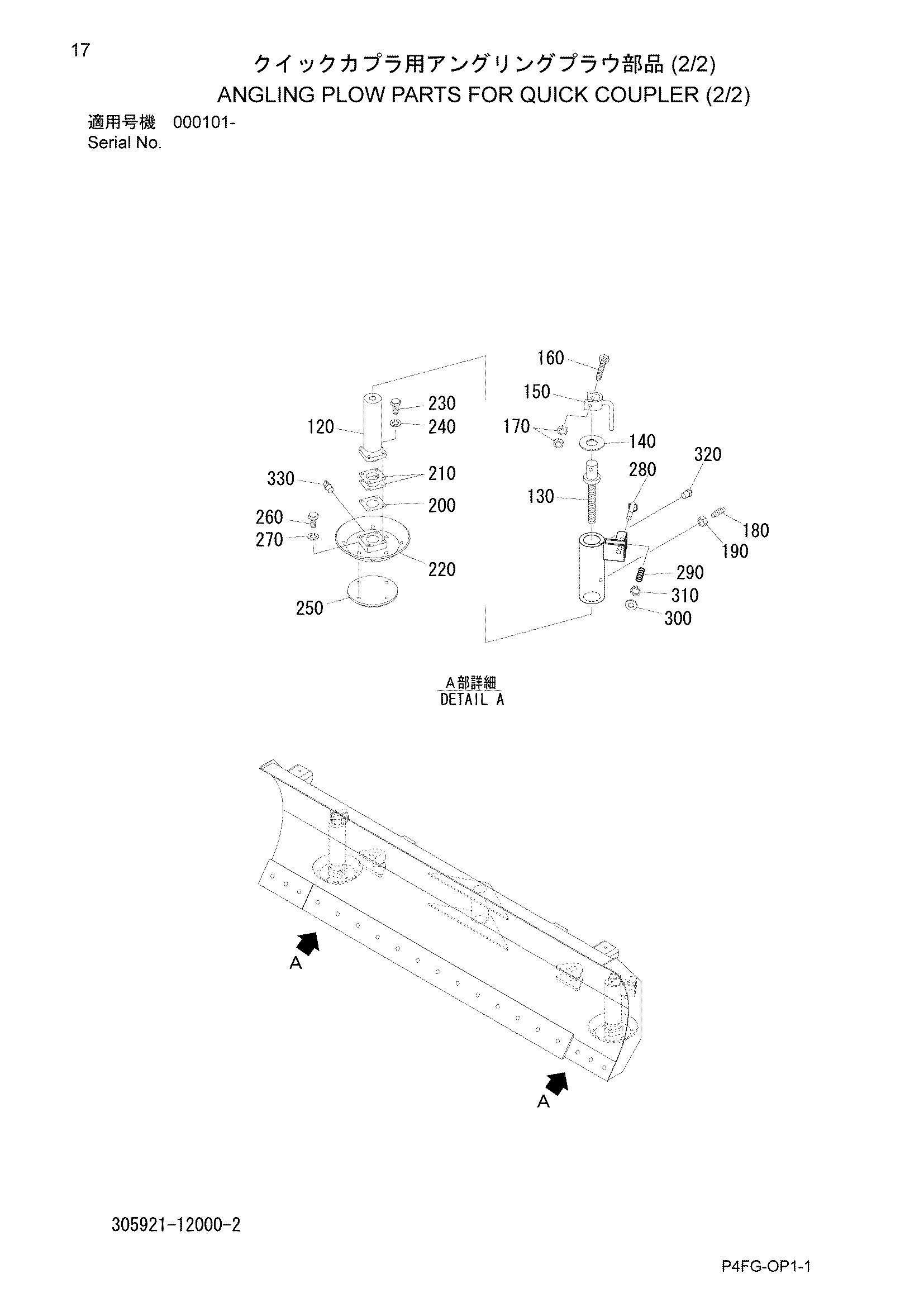

Поворотный плуг детали для быстрый быстросъёмное устройство (2/2) — HITACHI ZW80
Заводская схема «Поворотный плуг детали для быстрый быстросъёмное устройство (2/2)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 120 | 322921-11140 | Шток | 2 |
| 130 | 322921-11150 | Винт | 2 |
| 140 | 332921-11170 | Шайба | 2 |
| 150 | 332921-11180 | Рукоятка | 2 |
| 160 | 100112-12080 | Болт | 2 |
| 170 | 103312-12100 | Гайка | 4 |
| 180 | 101321-16045 | Винт | 2 |
| 190 | 103312-16130 | Гайка | 2 |
| 200 | 610811-11180 | Регулировочная шайба A 1.6mm | 2 |
| 210 | 610811-11190 | Регулировочная шайба B 0.2mm | 4 |
| 220 | 322921-11160 | Слеигх | 2 |
| 230 | 100112-12035 | Болт | 8 |
| 240 | 108002-12030 | W/S | 8 |
| 250 | 322921-11170 | Башмак | 2 |
| 260 | 100112-12025 | Болт | 8 |
| 270 | 108002-12030 | W/S | 8 |
| 280 | 332921-11240 | Палец | 2 |
| 290 | 332921-11250 | Пружина | 2 |
| 300 | 108202-16030 | Шайба | 2 |
| 310 | 111511-01610 | Стопорное кольцо | 2 |
| 320 | 110001-01000 | Штуцер смазка | 2 |
| 330 | 110002-01000 | Штуцер смазка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
