Прямая лопата управление — HITACHI ZW80

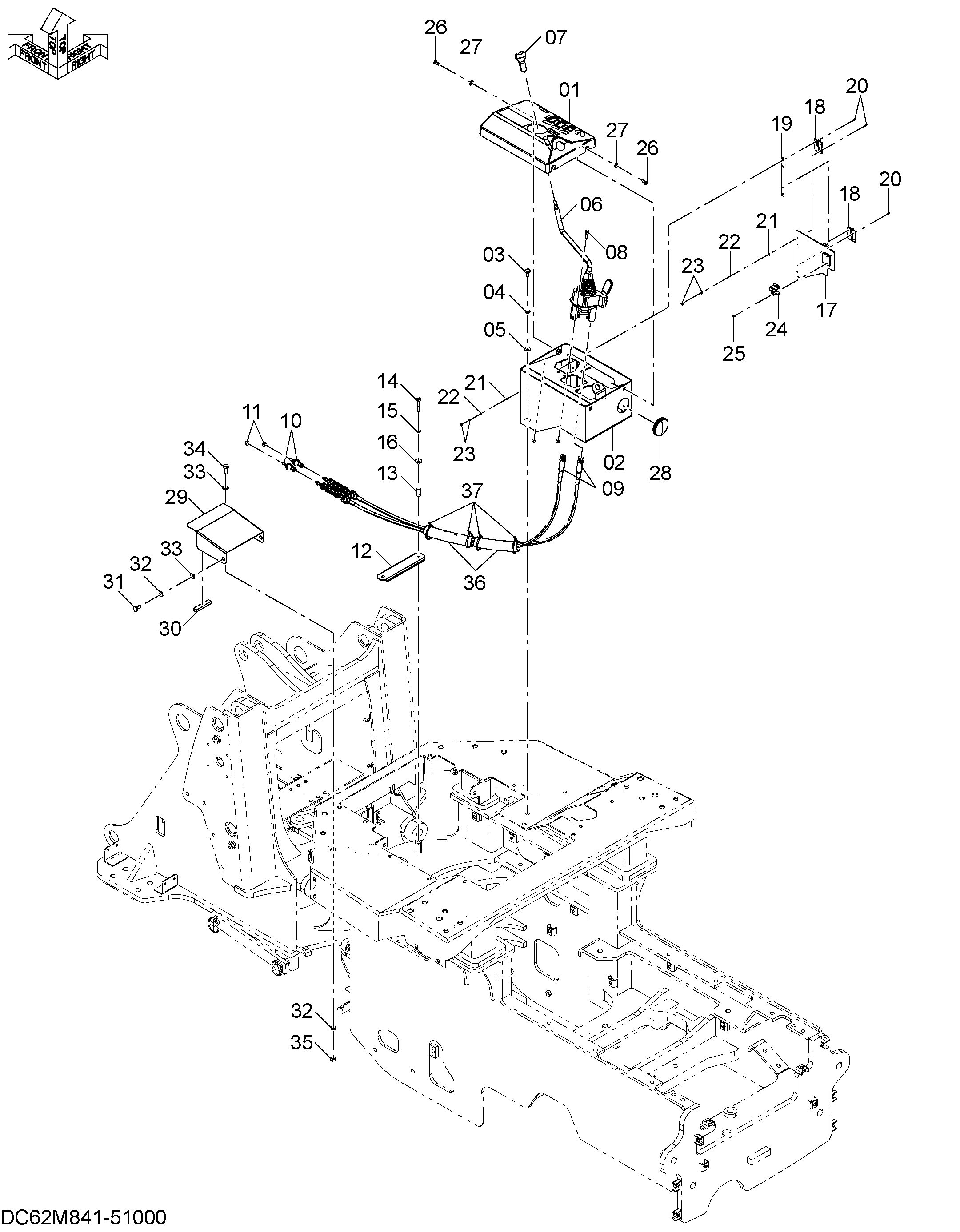

Заводская схема «Прямая лопата управление» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	62J841-11111	Крышка	1
02	YA40013705	Опора	1
03	100112-10020	Болт	4
04	108002-10025	Пружинная шайба	4
05	108202-10020	Шайба	4
06	301846-11120	Рычаг в сборе	1
07	621841-11211	Ручка	1
08	305841-11150	Болт	3
09	302841-11120	Трос	2
10	360841-11160	Концевой, шток	2
11	103312-08065	Гайка	2
12	62M841-11110	Пластина	1
13	341841-12230	Втулка	2
14	100112-08050	Болт	2
15	108002-08020	Пружинная шайба	2
16	360611-13230	Шайба	2
17	YA40013708	Крышка	1
18	62J979-71830	Петля	2
19	62J979-71930	Проставка	1
20	101102-04016	Винт	8
21	108202-04008	Шайба	8
22	108002-04010	Пружинная шайба	8
23	103002-04032	Гайка	16
24	840781-21150	Защёлка	1
25	M430406	Винт	2
26	62J511-12140	Болт	4
27	344113-11130	Шайба	4
28	4278877	Резиновая втулка	1
29	62M841-11130	Крышка	1
30	302621-15170	Уплотнение, резиновый	1
31	100112-10020	Болт	2
32	108002-10025	Пружинная шайба	3
33	108202-10020	Шайба	3
34	100112-10025	Болт	1
35	103312-10080	Гайка	1
36	121120-32200	Шланг, винйл	2
37	130410-05000	Хомут, трос	4

Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
