Тормоз управление — HITACHI ZW80

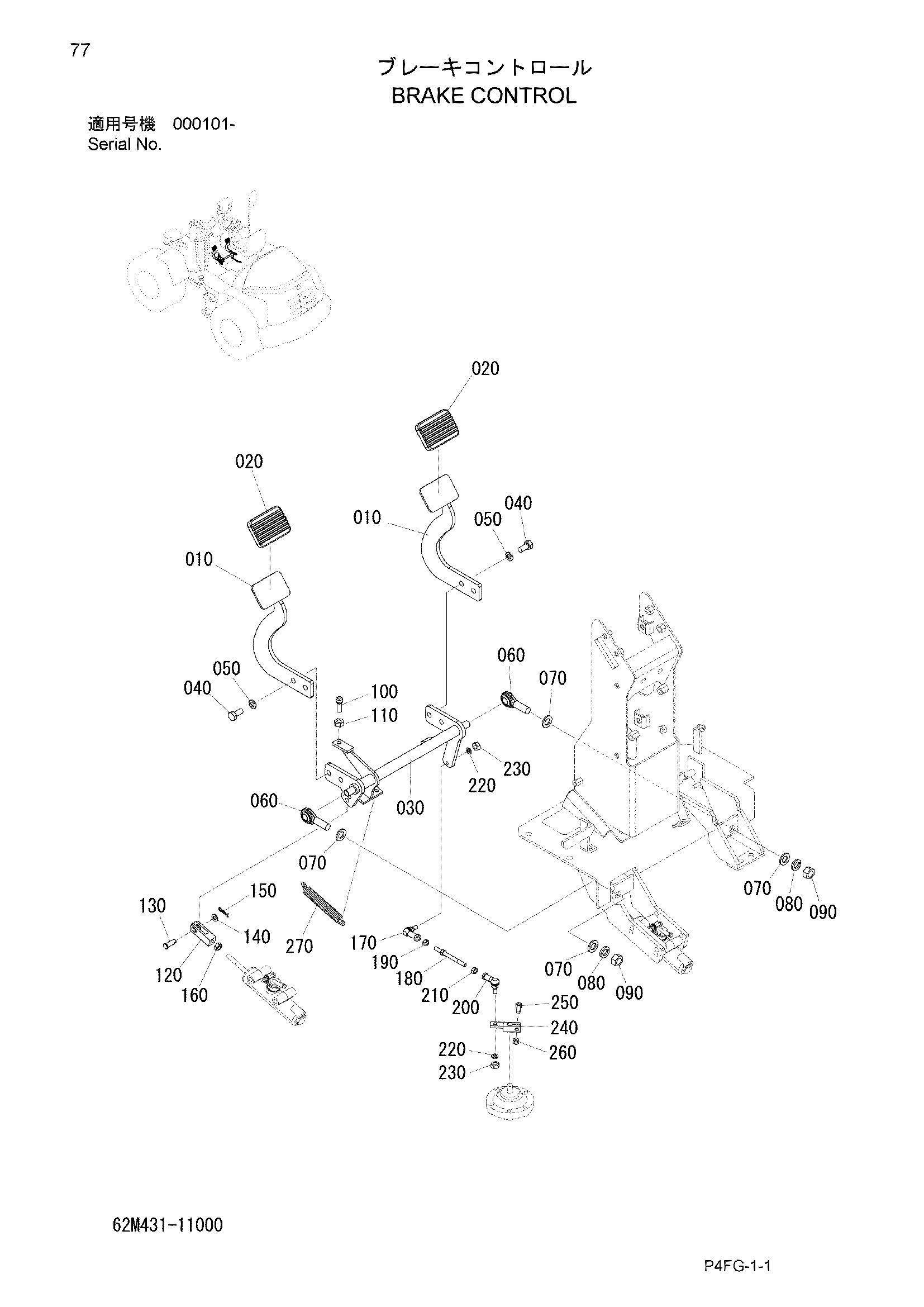

Заводская схема «Тормоз управление» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 010 | 62M431-11110 | Педаль | 2 |
| 020 | 335431-11160 | Резиновая прокладка | 2 |
| 030 | 62M431-11120 | Тяга | 1 |
| 040 | 100112-12025 | Болт | 4 |
| 050 | 108002-12030 | W/S | 4 |
| 060 | 301432-11120 | Концевой, шток | 2 |
| 070 | 108202-16030 | Шайба | 4 |
| 080 | 108002-16040 | W/S | 2 |
| 090 | 103312-16130 | Гайка | 2 |
| 100 | 323466-21240 | Ограничитель | 1 |
| 110 | 103312-10080 | Гайка | 1 |
| 120 | 62M431-11130 | Вилка | 1 |
| 130 | 322431-11140 | Палец | 1 |
| 140 | 108202-10020 | Шайба | 1 |
| 150 | 323431-11250 | Стопорный палец | 1 |
| 160 | 103712-10080 | Гайка | 1 |
| 170 | 323461-21170 | Концевой, шток | 1 |
| 180 | 336841-11130 | Шток | 1 |
| 190 | 103312-08065 | Гайка | 1 |
| 200 | 621841-13160 | Концевой, шток | 1 |
| 210 | 311431-11170 | Гайка | 1 |
| 220 | 108002-08020 | W/S | 2 |
| 230 | 103312-08065 | Гайка | 2 |
| 240 | 62M431-11140 | Рычаг | 1 |
| 250 | 100112-08025 | Болт | 1 |
| 260 | 103312-08065 | Гайка | 1 |
| 270 | 322431-11190 | Пружина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
