Боковой скольжение поворотный плуг трубопроводы для быстрый быстросъёмное устройство (гидравлический тип) — HITACHI ZW80

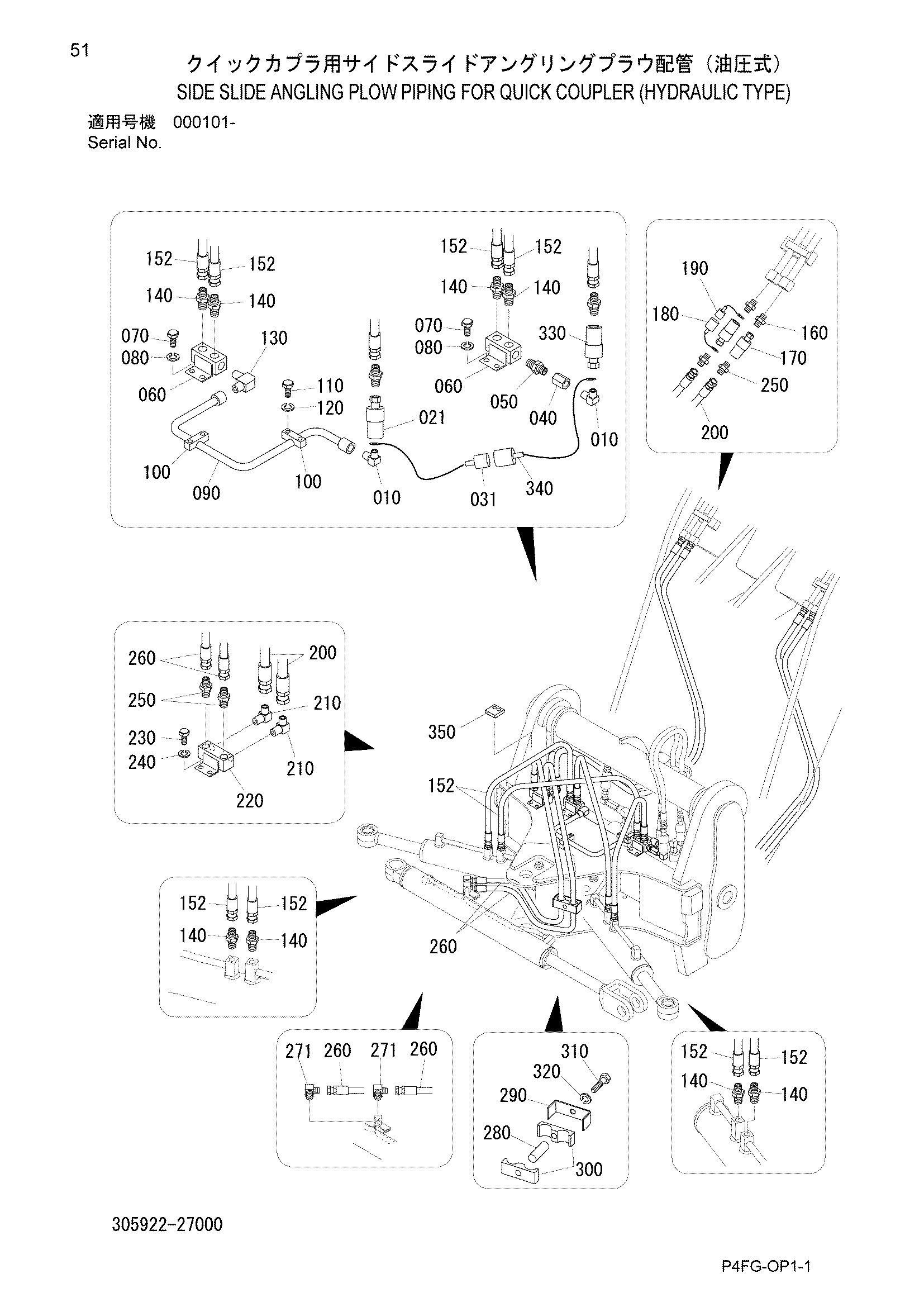

Заводская схема «Боковой скольжение поворотный плуг трубопроводы для быстрый быстросъёмное устройство (гидравлический тип)» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
010	322061-11150	Угловой штуцер	2
021	312918-16130	Быстросъёмное устройство	1
031	322971-16170	Пробка	1
040	123205-03000	Разъём	1
050	123207-03000	Разъём	1
060	322921-16110	Тройник	2
070	100112-10016	Болт	4
080	108002-10025	W/S	4
090	305921-16110	Трубка	1
100	331821-11170	Хомут	2
110	100112-08035	Болт	4
120	108002-08020	W/S	4
130	123122-15035	Угловой штуцер	1
140	123301-03030	Разъём	8
152	125242-09080	Шланг	4
160	123207-03000	Разъём	2
170	312918-16120	Муфта в сборе	2
180	322971-16160	Колпачок	2
190	322971-16170	Пробка	2
200	125242-09185	Шланг	2
210	123304-03030	Угловой штуцер	2
220	305922-16110	Тройник	1
230	100112-10016	Болт	2
240	108002-10025	W/S	2
250	123301-03030	Разъём	4
260	125242-09170	Шланг	2
271	123304-03030	Угловой штуцер	2
280	336821-11240	Трубка	1
290	337781-11270	Хомут	1
300	337781-11240	Резиновая прокладка	2
310	100112-10055	Болт	1
320	108002-10025	W/S	1
330	312918-16140	Разъём	1
340	322971-16160	Колпачок	1
350	305922-17110	Пластина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
