Поворотный гидроцилиндр в сборе — HITACHI ZW80

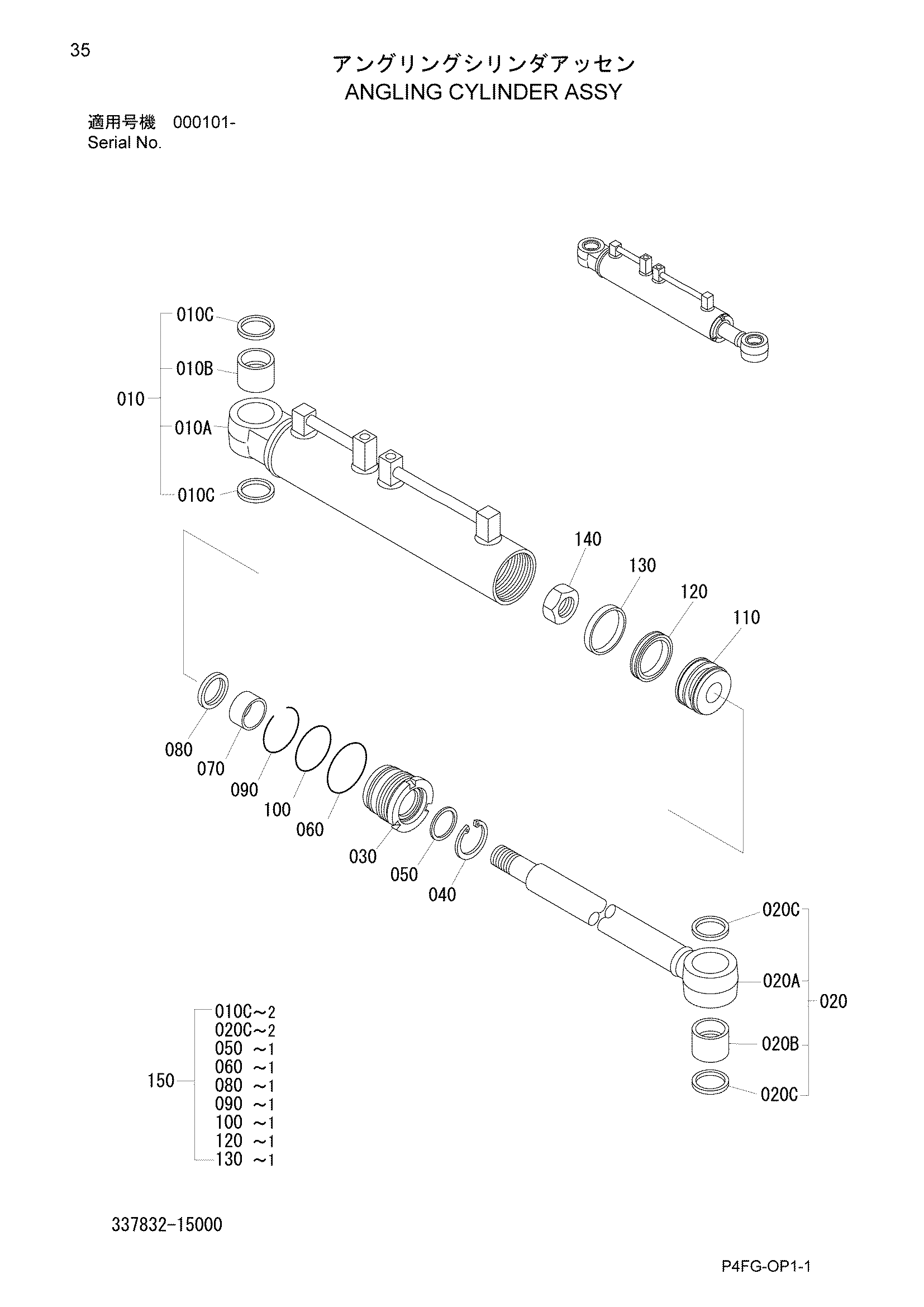

Заводская схема «Поворотный гидроцилиндр в сборе» для HITACHI ZW80. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 337832-15000 | Поворотный гидроцилиндр в сборе | 1 | |
| 010 | 337832-15110 | Трубка в сборе | 1 |
| 010B | 323833-11260 | Втулка | 1 |
| 010C | 323833-11270 | Уплотнение, пыль | 2 |
| 020 | 337832-15120 | Шток в сборе | 1 |
| 020B | 323833-11260 | Втулка | 1 |
| 020C | 323833-11270 | Уплотнение, пыль | 2 |
| 030 | 336832-13140 | Головка | 1 |
| 040 | 348542-21180 | Кольцо, стопорный | 1 |
| 050 | 348542-21170 | Уплотнение, пыль | 1 |
| 060 | 120002-07000 | Уплотнительное кольцо | 1 |
| 070 | 323833-13150 | Втулка | 1 |
| 080 | 348542-21210 | Манжета | 1 |
| 090 | 621832-11170 | Задний UP кольцо | 1 |
| 100 | 120012-06500 | Уплотнительное кольцо | 1 |
| 110 | 337832-15150 | Поршень | 1 |
| 120 | 621832-11190 | Кольцо, поршень | 1 |
| 130 | 621832-11210 | Кольцо, стеклоочиститель | 1 |
| 140 | 337832-15160 | Гайка | 1 |
| 150 | 337832-99110 | Репаир комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZW80 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
